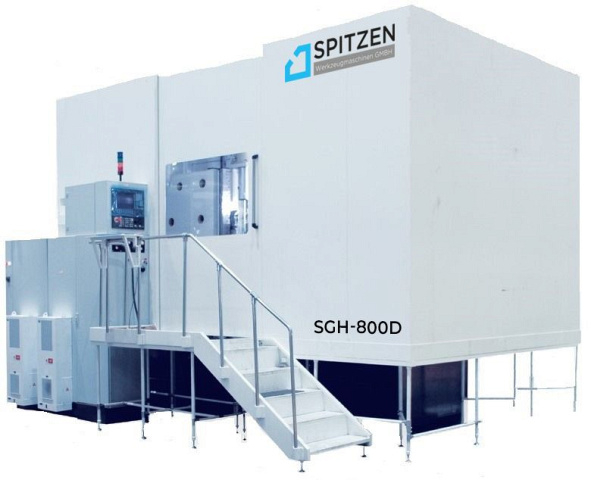

Зубофрезерный станок с ЧПУ SPITZEN SGH-800D
(голосов 0)
Артикул: 9967264yd3180cnc6 Код товара: 105890
На складе: много
Высокопроизводительныйзубофрезерный станок модели SGH-800D/SGH-1250D, работающий по методу непрерывной обработки (обкатка) и обработки методам копирования, предназначен для нарезания цилиндрических прямозубых и косозубых колес, корончатых или слегка конических колес, червячных колес, шлицев и т. д. Станок оснащен электронной коробкой передач (EGB). Используется в таких отраслях, как производство шахтного оборудования, судостроение, подъемная техника, металлургия, производство нефтяного оборудования, оборудование для производства электроэнергии, инженерное оборудование и так далее. В станке разделены системы гидравлики, смазки и охлаждения. Согласно стандарту точности зубофрезерных станков с ЧПУ, GB/T8360.1—1996, точность чистовой обработки может достигать 7 класса китайского стандарта GB/T10095.1-2008. Получаемые изделия
Область применения SPITZEN SGH-800D
Используется в таких отраслях, как производство шахтного оборудования, судостроение, подъемная техника, металлургия, производство нефтяного оборудования, оборудование для производства электроэнергии, инженерное оборудование и так далее. Получаемые изделия
Схемы обработки SPITZEN SGH-800D
Конструктивные особенности SPITZEN SGH-800D
| Управляемые оси Данный станок имеет 6 управляемых осей (X, Y, Z, A, B, C) с 4-осевым (X, Z, B, C (или X, Y, B, C)) скоординированным управлением. |
|
| Электронный редуктор EGB Выполнение индексных и дифференциальных компенсационных движений осуществляется с помощью электронного редуктора (EGB). Поток данных между модулями электронного редуктора анализируется в системе числового программного управления. Программисты разработали специальные G-коды управляющие электронной коробкой передач посредством ЧПУ. На базе ЧПУ отработаны два различных метода зубофрезерования (осевой и диагональный). Результаты подтверждают, что станки, оснащенные электронным редуктором, работают точнее. Погрешность обработки измеряется с помощью отслеживания ошибок по разным осям и погрешности шага обрабатываемой шестерни. Производительность такого станка в 2-5 раз выше по сравнению с обычными зубофрезерными станками. В станке присутствует функция диагностики ошибок, мониторинг перегрузки шпинделя и аварийная сигнализация. |
|
| Функция защиты при экстренном отключении питания Станок так же имеет функцию защиты при экстренном отключении питания. При отключении электричества фреза быстро отводится, чтобы избежать столкновения с деталью. |
|
| Станина Симметричная конструкция станины обеспечивает стабильный температурный баланс. |
|
| Дисковая и червячная фрезы Отличительной особенностью станков серии YD является возможность установки дисковой и червячной фрезы на фрезерную оправку, что позволяет сначала выполнить черновую обработку методом копирования, а затем выполнить чистовую обработку методом обкатки с помощью червячной фрезы. |
|
| Привод шпинделя фрезы На станке установлен мощный привод шпинделя фрезы. Передача вращения от двигателя на вал фрезы осуществляется с помощью прецизионной зубчатой передачи. Передача имеет механизм устранения зазора для повышения точности и жесткости. Фрезерный узел оснащен автоматическим зажимным устройством для червячной оправки. |
|
| Гидростатические подшипники и патентованные сдвоенные червячные механизмы Мощные гидростатические подшипники и высокоточные патентованные сдвоенные червячные механизмы, применяемые для работы стола, обеспечивают ему высокую статическую и динамическую жесткость и точность вращения без люфтов. |
|
| Литые элементы станины и колонны Основные литые элементы станины и колонны имеют двухстенную конструкцию, усиленную ребрами жесткости, благодаря чему достигается высокоэффективная высокоскоростная обработка. |
|
| Направляющие по осям X / Y / Z Направляющие по осям X, Y и Z имеют большую ширину и закалены. Системы линейных рециркуляционных роликовых направляющих предварительно нагружены, что обеспечивает высокую жесткость и точность направляющих. Оси Y и Z оснащены линейными датчиками, что гарантирует стабильность размера заготовки при обработке. |
|
| Интерфейс В связи с быстрым развитием современной промышленности и компьютерных технологий, особенно в области станков с ЧПУ, данное направление постоянно совершенствуется в плане повышения точности, стабильности обработки, простоты управления и других преимуществ. Специальный интерфейс станка создан специально для упрощения настройки и упрощения работы оператора. Программирование станка осуществляется с помощью так называемого «мастера настройки». Оператору необходимо лишь ввести параметры обработки и система автоматически генерирует программу обработки детали, устраняя необходимость понимания сложных инструкций системы ЧПУ, делая работу оператора более комфортной. Самая главная задача системы - уменьшить количество ошибок при написании программ, предотвратить повреждение оборудования и инструмента, снизить количество брака, а также эффективно снизить затраты пользователей оборудования. Такое оборудование приносит максимальную экономическую выгоду пользователям. *интерфейс постоянно обновляется в зависимости от версии станка. |
Комплектация SPITZEN SGH-800D
Стандартная
- Электрическая система
- Гидравлическая система
- Система смазки
- Система охлаждения
- Защита машины
- Набор инструмента для установки станка и аксессуары
- Технические документы
Технические характеристики SPITZEN SGH-800D
| Характеристика | Значение |
|---|---|
| Система ЧПУ | Siemens |
| Макс. частота вращения стола, об/мин | 24 |
| Макс. диаметр заготовки, мм | 800 |
| Макс. модуль заготовки, мм | 27 |
| Общая мощность, кВт | 45 |
| Частота вращения шпинделя, об/мин | до 260 |
| Макс. угол поворота фрезы, ° | ± 45 |
| Макс. перемещение червячной фрезы, мм | 400 |
| Тип производимых колёс | Цилиндрические прямозубые и косозубые |
| Макс. вертикальное перемещение фрезерного узла, мм | 1000 |
| Расстояние между осью вала фрезы и осью стола, мм | 100 - 830 |
| Расстояние от оси вала фрезы до поверхности стола, мм | 400 - 1400 |
| Макс. размер червячной фрезы Ø х L, мм | 400 х 500 |
| Мин. величина поворота по оси C, ° | 0,001 |
| Мин. перемещение по осям X / Y / Z, мм | 0,001 |
| Мощность главного привода, кВт | 43 |
| Общая мощность, кВА | 45 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Длина, мм | 7505 |
| Ширина, мм | 5852 |
| Высота, мм | 4330 |
| Вес, кг | 38 000 |
