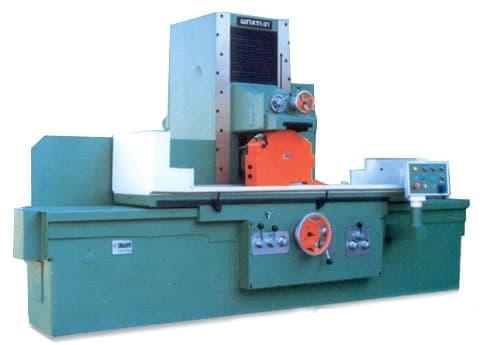

Плоскошлифовальный станок SGM 500
Преимущества плоскошлифовального станка SGM 500:
- Высокая производительность
- Простое и удобное управление
- Надежность и долгий срок службы
- Высокое качество обработки
Особенности плоскошлифовального станка SGM 500:
- Мощность: 500 Вт
- Размер стола: 500x200 мм
- Диапазон скоростей: 0-300 об/мин
- Подача: ручная
Плоскошлифовальный станок SGM 500 предназначен для точной обработки поверхностей различных материалов, таких как металл, пластик, дерево и другие. Он идеально подходит для производства деталей с высокой точностью и качеством.
Этот станок широко применяется в различных сферах промышленности, включая машиностроение, автомобильную промышленность, электронику и другие отрасли.
Плоскошлифовальный станок с крестовым суппортом SGM 500 предназначен для проведения высокопроизводительной, высокоточной обработки различных плоскостей деталей, изготовленных как из материалов повышенной тврдости (сталей и сплавов, прошедших операции термической обработки, инструментальных сталей), так и из углеродистых сталей нормальной тврдости. Для достижения максимальной точности обработки в конструкции станка применены направляющие скольжения INA и Rexroth, прецизионные шпиндели Фортуна и Фемина с системой автоматической компенсации зазоров подшипников, прекрасно зарекомендовавшие себя на протяжении десятилетий успешной эксплуатации, на множестве различных шлифовальных станков по всему миру.
Описание плоскошлифовальных станков SGM 500:
Стол и суппорт станка ШПХ 51.01 тип 300, ШПХ 51.01 тип 400, SGM 500 имеют гидромеханическую систему подачи, регулировка и ограничение хода происходит посредством электромеханических ограничительных концевых датчиков. Конструкция станка предполагает два вида установки на основание. Установка на виброизолирующие опоры и установка на отдельный фундамент с регулировкой положения станка ШПХ 51.01 тип 300, ШПХ 51.01 тип 400, SGM 500 относительно фундамента при помощи винтовых домкратов. Продольная подача стола станка осуществляется при помощи гидравлического цилиндра и регулируется бесступенчато в диапазоне от 2,5 до 25 м/мин. Поперечная и вертикальная подачи осуществляются при помощи винтовой пары и электродвигателей. Поперечная подача осуществляется посредством перемещения колонны со шлифовальным шпинделем, вертикальная перемещением шпинделя со шлифовальным кругом по направляющим колонны.
Технические характеристики SGM 500
| Параметр | ед. изм. | SGM 500 |
| Рабочий стол | мм | 500x1500 |
| Размер электромагнитного стола | мм | 500x1500 |
| Максимальные размеры обрабатываемой детали ДхШхВ | мм | 1500x500x400 |
| ШЛИФОВАЛЬНЫЙ ДИСК | ||
| Размеры шлифовального диска | мм | |
| максимальная периферийная скорость шлиф. круга | м/сек | |
| скорость вращения шлифовального шпинделя | мин-1 | |
| Диапазон автоматических вертикальных перемещений | мм | |
| Диапазон автоматических поперечных перемещений | мм | |
| Минимальное ручное вертикальное перемещение | мм | |
| Скорость быстрого хода вертикального перемещения | м/мин | |
| Скорость быстрого хода поперечного перемещения | м/мин | |
| Мощность двигателя главного привода | кВт | |
| Масса станка, примерно | кг | 8600 |
Комплект поставки SGM 500
- Станок SGM 500
- Инструкция по эксплуатации
- упаковка
