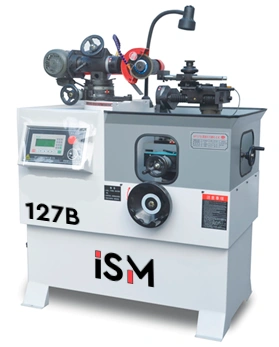

Заточной станок для дисковых пил ISM 127B
Заточной станок ISM-127B предназначен для заточки передней и задней грани зуба твердосплавных дисковых пил, используемых на любом деревообрабатывающем, мебельном и металлообрабатывающих производствах
ТИПЫ ЗАТАЧИВАЕМОГО ИНСТРУМЕНТА:
СХЕМА ОБРАБОТКИ:
| Заточка передней грани | Заточка заднейграни |
 |
 |
ПРЕИМУЩЕСТВА:
- Не высокая цена
- Массивная виброустойчивая станина
- Простая система настроек
- Наличие измерительных лимбов
- Полуавтоматический режим заточки
- Контроллер количества зубов пилы
- Плавная регулировка скорости толкателя зуба
- Подача охлаждающей жидкости
Конструктивные особенности ISM 127B
|

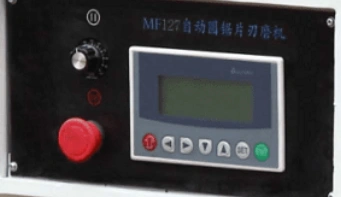

ПАНЕЛЬ УПРАВЛЕНИЯ
Удобная и интуитивно-понятная панель управления. С дисплея задаётся кол-во зубьев дисковой пилы. При заточке заданного кол-ва зубьев станок автоматически останавливается. Плавная регулировка скорости толкателя позволяет произвести визуальный контроль во время настройки |
|

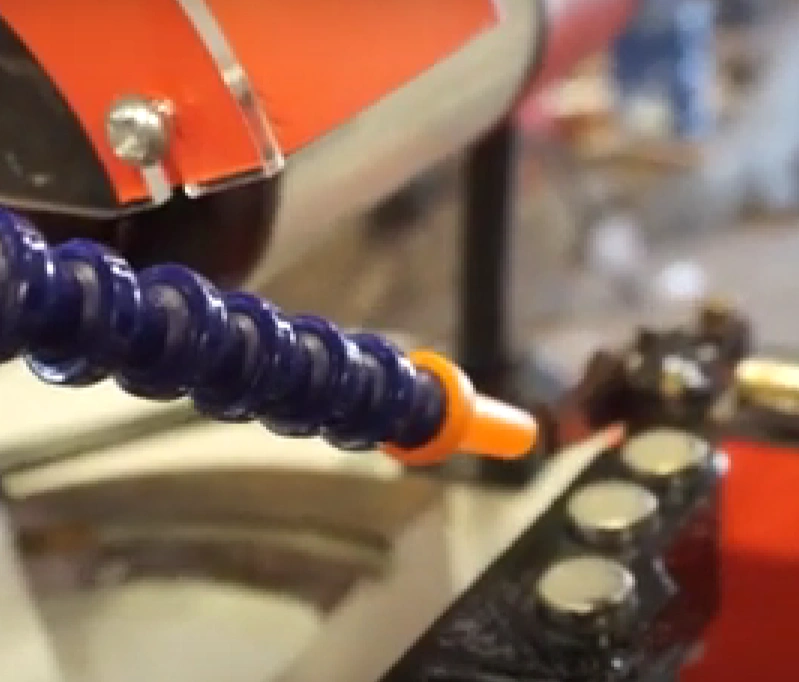

СИСТЕМА ОХЛАЖДЕНИЯ
Система охлаждения обеспечивает мягкий режим шлифования твердого сплава , не допуская перегрева напайки |
|

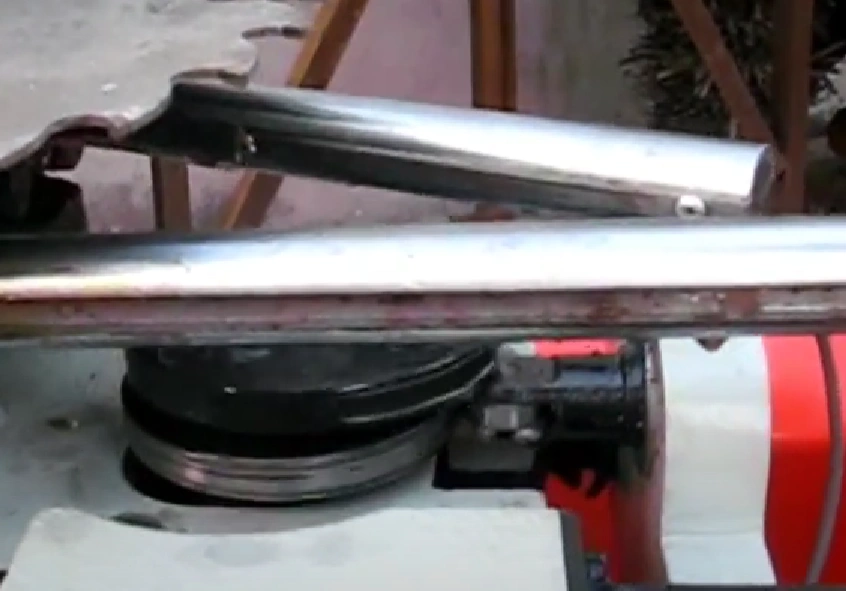

ПРИВОД ТОЛКАТЕЛЯ ЗУБА
Ход толкателя зуба осуществляется электро-механическим кулачком. На станке отсутствует система гидравлики или пневматики |
|

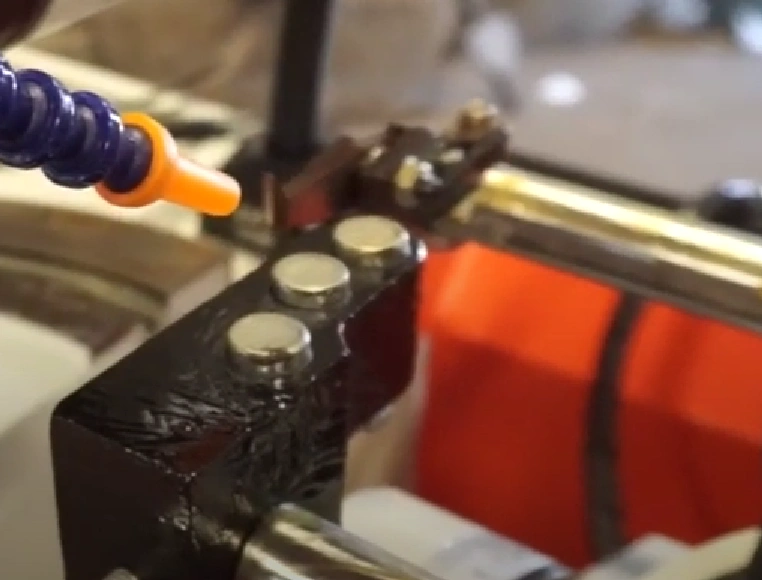

ФИКСАЦИЯ ПИЛЫ В ЗОНЕ ЗАТОЧКИ
Фиксация пилы в месте заточки происходит электромагнитами. Такая фиксация предотвращает дополнительную вибрацию при шлифовании зуба |
|

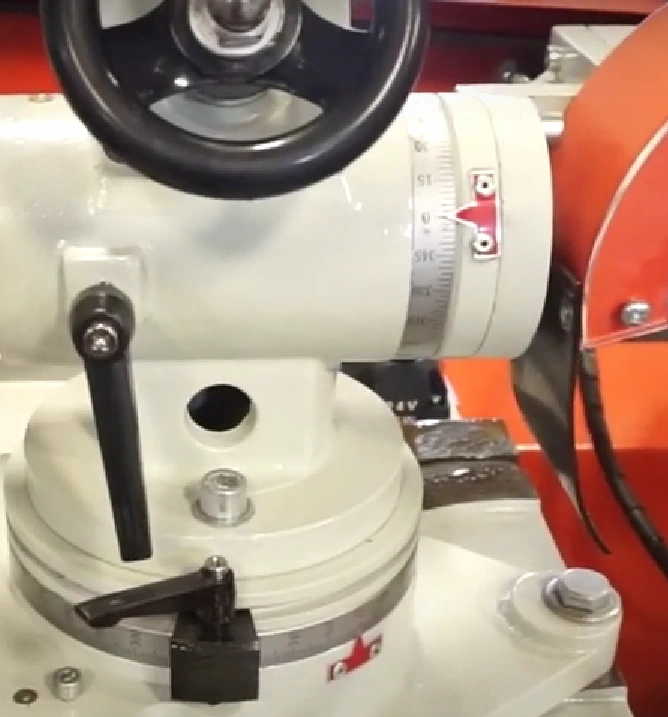

НАСТРОЙКА УГЛОВ
Угловые настройки производятся по высокоточным металлическим лимбам в ручную с помощью фиксаторов и маховиков |
Технические характеристики станка ISM 127B
| Общие характеристики | |
| Наружный диаметр затачиваемых пил, мм | 105 - 630 |
| Толщина затачиваемых пил, мм | до 8 |
| Размер заточного круга, мм | 125 х 32 |
| Посадочный диаметр дисковой пилы, мм | 20; 22; 25.4; 30; 40; 50; 60 |
| Скорость заточки, зуб./мин. | до 24 |
| Давление в системе, МПа | 0.6 |
| Скорость вращения заточного диска, об\мин | 3960 |
| Параметры обработки | |
| Шаг зубьев, мм | до 80 |
| Передний угол заточки, ° | 0 - 30 |
| Задний угол заточки, ° | 0 - 30 |
| Угол фаски, ° | 0 - 45 |
| Мощность узлов | |
| Мощность двигателя, кВт | 0.65 |
| Мощность двигателя толкателя, кВт | 0.06 |
| Мощность двигателя насоса системы охлаждения, кВт | 0.04 |
| Габаритные размеры | |
| Длина, мм | 1130 |
| Ширина, мм | 800 |
| Высота, мм | 1380 |
| Вес, кг | 380 |
