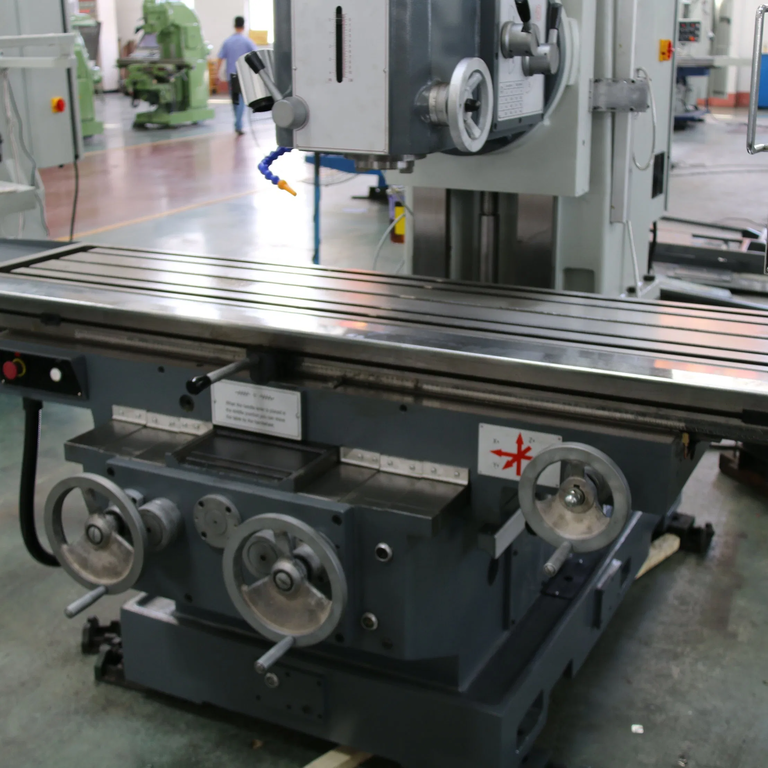

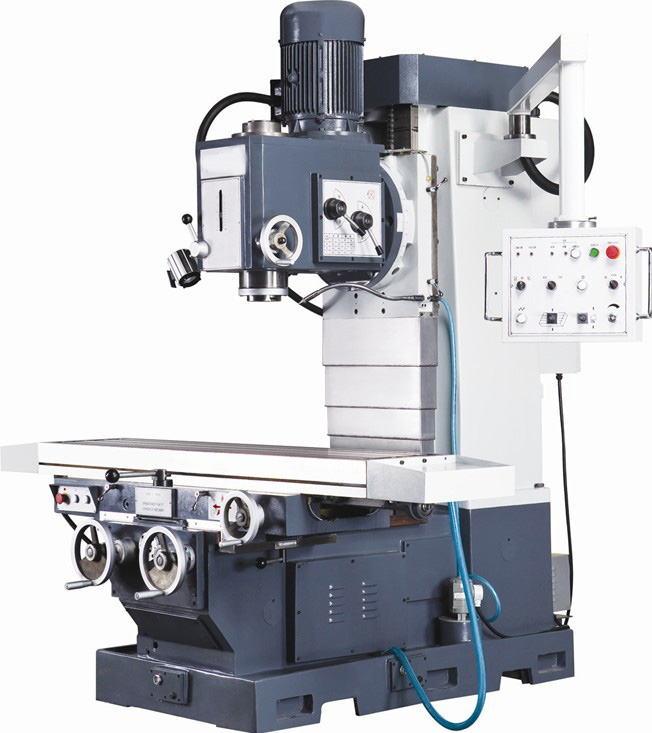

Станок бесконсольный вертикально-фрезерный XA7150 с УЦИ
Бесконсольный вертикально-фрезерный станок XA7150 выполнен на литой чугунной станине. Прочная конструкция способна выдерживать тяжелые заготовки. Станок оснащен мощным электродвигателем, что обеспечивает широкий диапазон скорости вращения шпинделя и возможность работы на станке твердосплавным инструментом. Пуск и останов шпинделя, ускоренное перемещение стола, подача стола осуществляется и контролируется кнопками и рукоятками. Все органы управления бесконсольного вертикально-фрезерного станка XA7150 продублированы в передней и в левой части станка, что обеспечивает удобство эксплуатации. Механизм изменения скорости шпинделя и механизм изменения скорости подачи стола имеют шаговое управление.
Основные части трансмиссии бесконсольного вертикально-фрезерного станка XA7150 выполнены из легированной стали, изнашиваемые части изготавливаются из антифрикционного материала — это значительно увеличивает срок службы станка. Устройство регулировки люфта в точках износа повышает точность обработки и стабильность работы станка.
Безопасность работы на бесконсольном вертикально-фрезерном станке XA7150 обеспечивается с помощью предохранительных устройств, блокировок, стопоров и электромагнитного тормоза. Станок соответствует всем строгим нормам безопасности эксплуатации.
Назначение станка и область применения XA7150
Бесконсольный вертикально-фрезерный станок XA7150 производства крупного, промышленного предприятия «Weida», предназначен для широкого применения на любых производственных площадях. Станок является отличной альтернативой советских фрезерных станков 6Т13, 6Р13, ВМ127М и белорусского станка FSS450R. Преимущественно используется и эксплуатируется на производственных территориях, малых ремонтных станциях и крупных заводах. Оборудование, выпущенное на предприятии «Weida» очень хорошо себя зарекомендовало как простое, современное, надежное и универсальное.

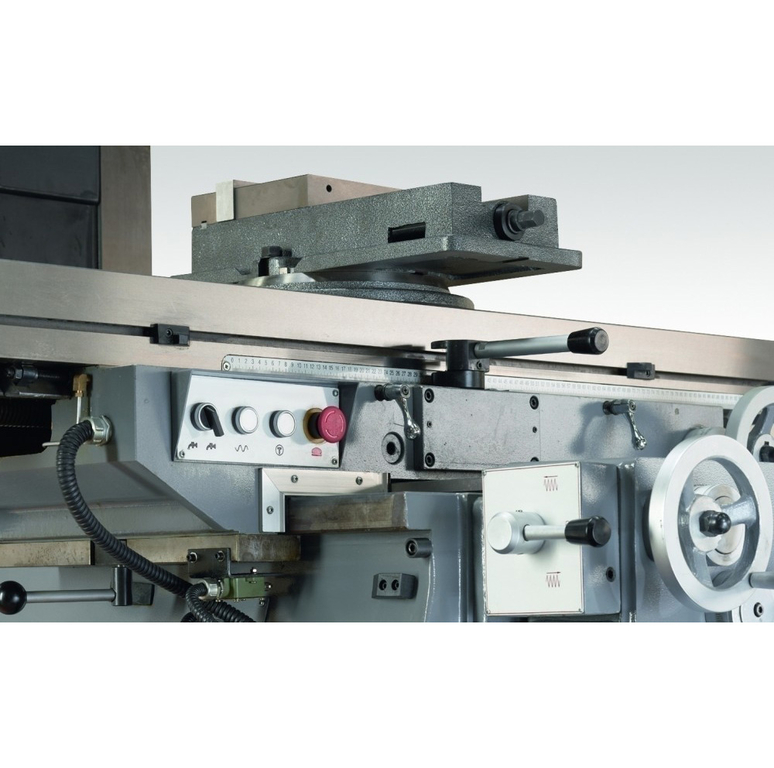

На бесконсольном вертикально-фрезерном станке XA7150 используются фрезы для фасонного профиля, угловая фреза и торцевая фреза для обработки плоскостей, наклонных плоскостей, шестерен, пазов и прочих фрезерных операций. Тяжелая станина из серого чугуна MEEHANITE обеспечивает жесткость и низкий уровень вибрации станины, что придает более высокую точность обработки детали. Стол не имеет вертикального перемещения, так как перемещается фрезерная головка. Ускоренная подача оси Z. Бесступенчатая регулировка числа оборотов шпинделя с помощью частотного преобразователя. Есть автоматическая рабочая и ускоренная подача осей X и Y.

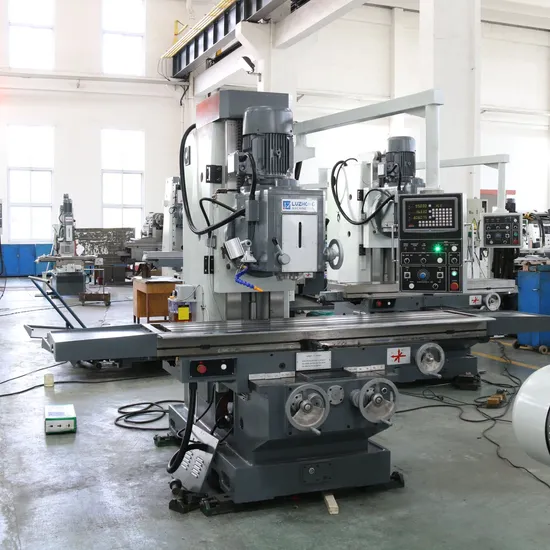

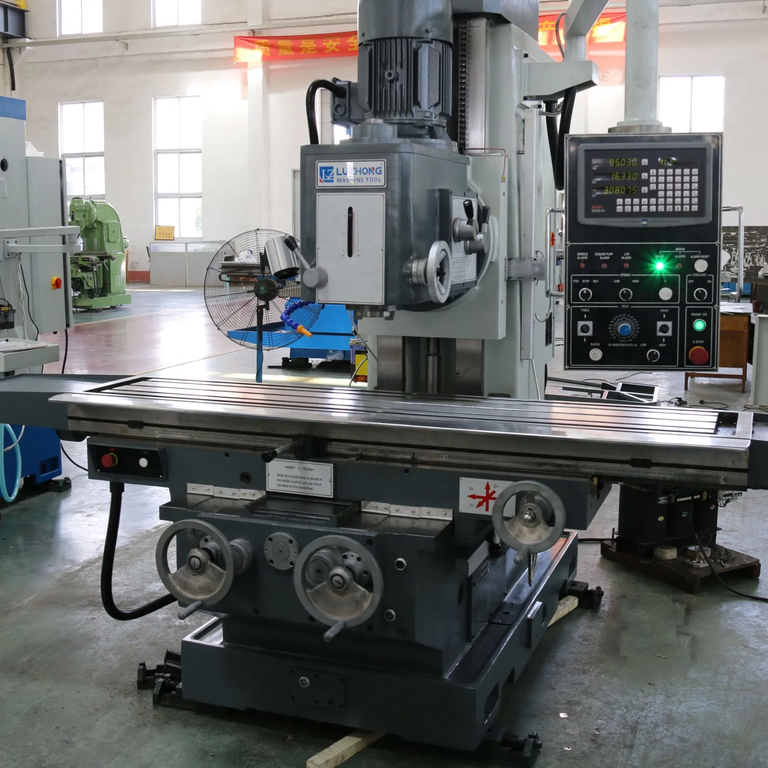

Для удобства и более точной обработки заготовок бесконсольный вертикально-фрезерный станок XA7150 оснащается УЦИ (устройством цифровой индикации).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ XA7150
| НАИМЕНОВАНИЕ ПАРАМЕТРА, РАЗМЕРНОСТЬ | ВЕЛИЧИНА ПАРАМЕТРА |
|---|---|
| Размер стола (Д х Ш), мм | 2000х400 |
| Ширина и количество Т-образных пазов, мм х шт | 18х3 |
| Расстояние между пазами, мм | 100 |
| Продольный (ось X) ход стола, мм | 1500 |
| Поперечный (ось Y) ход стола, мм | 500 |
| Диапазон подач, мм/мин | 20~2000 |
| Скорость ускоренных перемещений, мм/мин | 3500 |
| Ориентация осей шпинделя | вертикальная |
| Количество шпинделей | 1 |

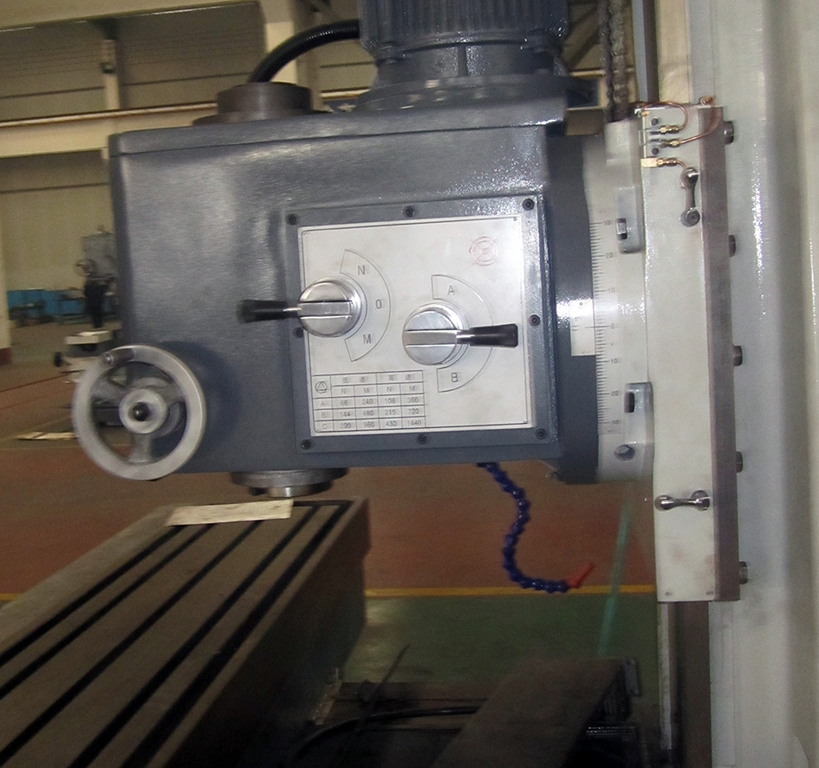

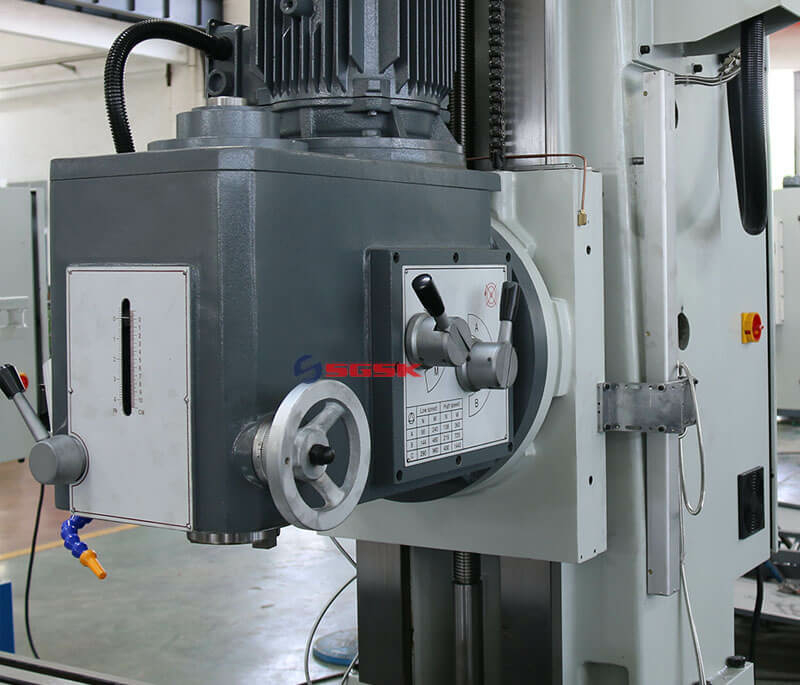

| Угол поворота вертикальной головки | ± 30° |
| Конус шпинделя | ISO50 |
| Частота вращения шпинделя, об/мин | 66-1440 |
| Расстояние от оси шпинделя до образующей колонны, мм | 600 |
| Расстояние от торца шпинделя до рабочей поверхности стола, мм | 100-650 |
| Перемещение пиноли, мм | 105 |
| Мощность э/д вертикального шпинделя, кВт | 6,5/8,0 |
| Мощность э/д подачи, кВт | 2,8 |
| Мощность э/д подачи СОЖ, кВт | 0.09 |
| Потребляемая мощность станка, кВт | 9,5/11 |
| Габаритные размеры ХA7150 (Д х Ш х В), мм | 3000×2285×2340 |
| Масса нетто станка ХA7150, кг | 5000 |
| Масса брутто станка XA7150, кг | 5600 |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
Стандартная комплектация бесконсольного вертикально-фрезерного станка XA7150 Weida:
- станок в сборе,
- пульт управления,
- поворотная головка,
- система подачи СОЖ,
- освещение зоны обработки,
- система смазки,
- ЗИП,
- УЦИ-устройство цифровой индикации,
- инструкция на русском языке на станок XA7150.
ОПЦИОНАЛЬНЫЕ КОМПЛЕКТУЮЩИЕ
Дополнительная комплектация бесконсольного вертикально-фрезерного станка XA7150 Weida:
- переходные втулки и оправки,
- УДГ-160, УДГ-250, УДГ-320 - универсальные делительные головки,
- тиски станочные (наклонные и поворотные),
- виброопоры ОВ-31,
- рабочий инструмент.
