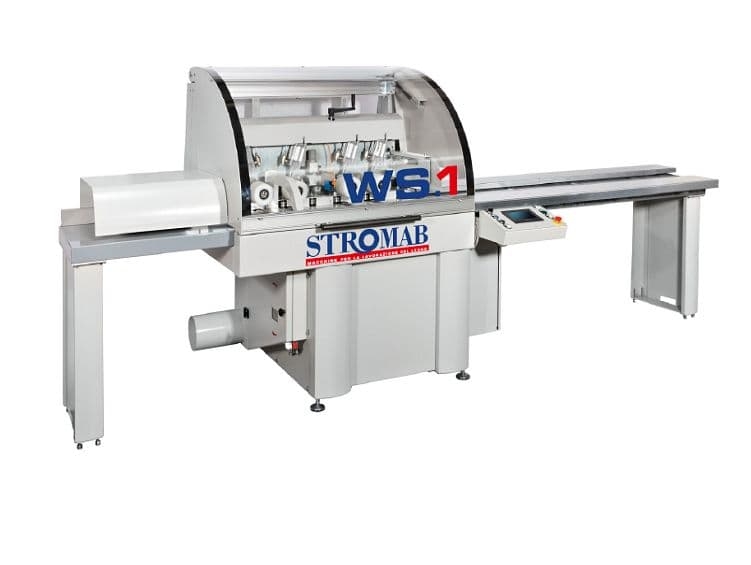

Автоматический торцовочный станок Stromab WS-1

Автоматический торцовочный станок Stromab WS-1

Компания 'Невастанкомаш' представляет вам инновационное оборудование для вашего производства - автоматический торцовочный станок Stromab WS-1. Этот станок обеспечит высокую точность и эффективность при обработке древесины, пластика и металла.

Преимущества:

• Высокая производительность - до 5000 оборотов в минуту
• Точность обработки - автоматическая система контроля размеров
• Простота использования - удобное управление с панели
• Надежность - качественные материалы и компоненты

Особенности:

• Пневматическое управление для точной регулировки
• Возможность обработки различных материалов и размеров
• Регулируемая скорость подачи для оптимального результата

Назначение:

Автоматический торцовочный станок Stromab WS-1 предназначен для производства мебели, оконных блоков, дверей и других изделий из древесины, пластика и металла. Это незаменимое оборудование для столярных и мебельных цехов, а также предприятий по производству строительных материалов.

Сферы применения:

• Мебельное производство
• Столярные мастерские
• Производство дверей и окон
• Производство строительных материалов

Автоматический торцовочный станок модели WS-1 произведен известной итальянской станкостроительной компанией «Stromab» – одним из крупнейших поставщиков на мировой рынок высокотехнологичного оборудования отработки древесины, которое широко используется в странах Западной и Восточной Европы и России. Популярность деревообрабатывающих станков фирмы «STROMAB» обусловлена высокой степенью надежности оборудования, простотой и безопасностью его эксплуатации, функциональностью и производительностью, а также отличным качеством выпускаемой продукции.

Автоматический торцовочный станок c роликовой подачей Stromab WS-1 используется для обработки торцевых поверхностей заготовок, произведенных из древесины различных пород, с целью раскроя материала в соответствии с заданными размерами, удаления дефективных областей древесины (содержащих сучья, гнилые участки и т.п.), производства материалов для изготовления клееного бруса, различных упаковок, и пиломатериалов на линиях сращивания. Конструкция станка позволяет осуществлять следующие операции: торцевание заготовок по предварительно нанесенной маркировке (применяется для удаления дефективных участков материала), распил в соответствии с заданными параметрами длины, последовательное торцевание (стандартного характера и непрерывного), последовательная обработка в соответствии с маркировкой.

Возможные рабочие циклы: торцовка по маркировке (дефектация), торцовка по фиксированным заданным длинам, последовательный распил как стандартный, так и непрерывный, последовательный распил с учётом маркировки. Материал на входе: Различной длины, загрузка по одной детали. Сфера применения: клеенный брус, торцовка и дефектация, линии сращивания, производство спец.упаковок.

Диаграмма раскроя заготовок

Пила на позиции А:
мм.130x175, 120x200, 100x230, 85x250, 50x280, 15x305

Пила на позиции В:
мм.100x290, 80x315, 50x340, 30x355, 15x365

Загрузка данных:

Программирующее устройство с цветной сенсорной панелью 7
Длины для торцовки заносятся напрямую на контроллере

Программное обеспечение

• Торцовка по отметке мелком
• Обработка рабочей программы, состоящей из 10 размеров, возможность повтора каждой внесённой длины на каждой заготовке, внесение общего количества деталей каждого размера.
• N°xx рабочих программ (можно сказать неограниченное)
• Визуализация двух последних отпиленных деталей и последующей
• Электронное управление разгрузчиком с 1 цилиндром/выталкивателем

Технические характеристики WS-1

Особенности Stromab WS-1

• Станок укомплектован программирующим устройством, предназначенным для загрузки необходимых параметров обработки. Программатор оснащен семидюймовой сенсорной панелью, отличающейся высокой четкостью и интуитивно понятным интерфейсом, обеспечивающим удобство работы оператора. Параметр длины производимых изделий задается непосредственно на контроллере.

• Программное обеспечение станка отличается широкими функциональными возможностями и обладает следующими достоинствами:
  - позволяет осуществлять распил заготовок по заранее произведенной маркировке (используется мел);
  - способно обрабатывать разнообразные по сложности рабочие программы, включающие до 10 параметров, с осуществлением повтора заданных длин на каждой заготовке, а также учетом числа произведенных деталей каждого размера;
  - большое число рабочих программ, позволяющих осуществлять весь спектр операций по торцеванию заготовок из древесины;
  - наглядное представление двух выпущенных изделий и последующего;
  - цифровая регулировка работы механизма разгрузки станка, оснащенного цилиндром-выталкивателем.

• Механизм подачи заготовок (заготовки различной длины загружается в станок последовательно, по одной) имеет привод от электрического двигателя (без щеток) посредством зубчато-ременной передачи, что обеспечивает стабильное и равномерное перемещение материала со скоростью 120 м/мин в зону обработки для качественного и точного пропила.

• Пильный узел оснащен электрическим двигателем мощностью 7,5 кВт, который обеспечивает эффективное функционирование обрабатывающего инструмента, позволяя ему осуществлять до 100 распилов в минуту.

• В качестве обрабатывающего инструмента станок использует пилу, произведенную из сплава повышенной прочности, диаметром 500 мм, которая способна обрабатывать заготовки, произведенные из древесины хвойных и лиственных пород длиной от 550 мм и шириной от 40 мм.

Комплект поставки Stromab WS-1

• станок для торцевания, оснащенный системой роликовой подачи заготовок;

• ролики подачи, размещенные снизу – 4 шт.;

• подающий стол, имеющий длину 2 м и оборудованный маркировочным устройством (двойным);

• приемный стол, имеющий длину 1 м;

• механизм ручной настройки позиционирования роликов по вертикали;

• мел люминесцентный (12 шт.).

• Ø пилы, мм 500
• Модель WS-1
• Производство Италия
• Type Автоматический торцовочный станок
