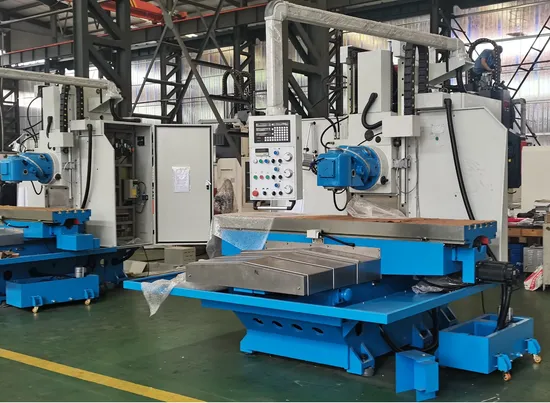

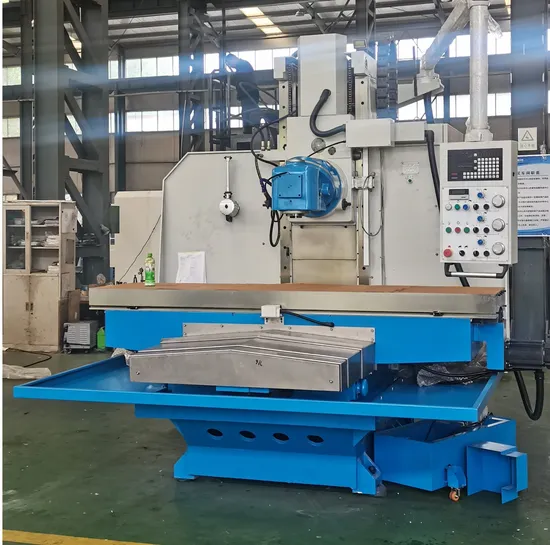

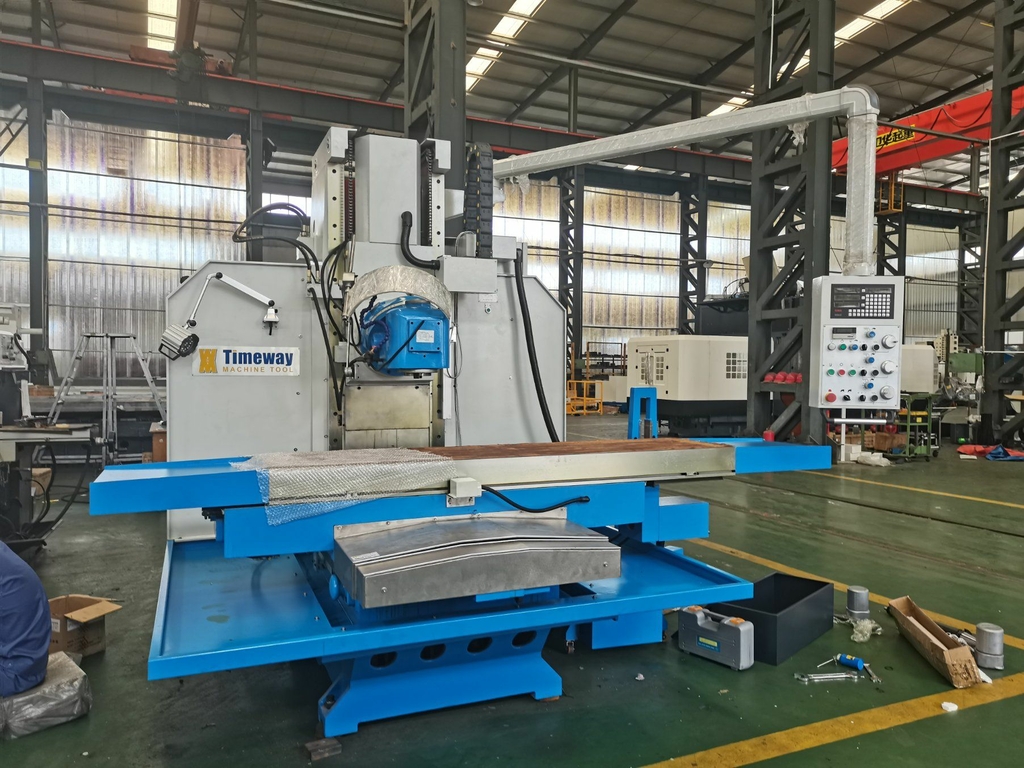

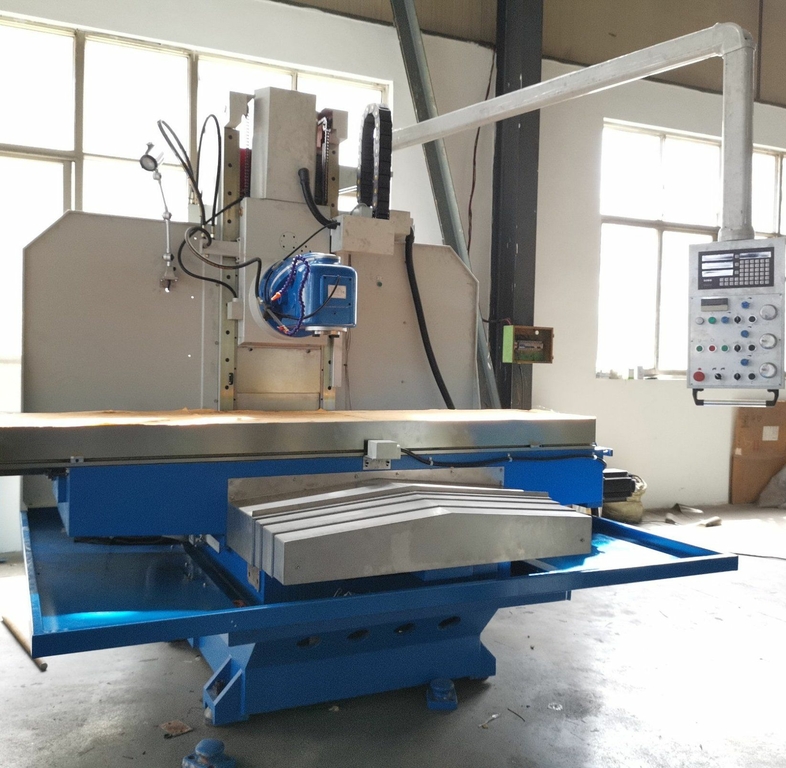

Тяжелый широкоуниверсальный фрезерный станок Weida X716
Тяжелый широкоуниверсальный фрезерный станок Weida X716 - это надежное и мощное оборудование, которое идеально подходит для обработки различных материалов в промышленности. Станок обеспечивает высокую точность и качество обработки, что делает его незаменимым помощником на производстве.
Тяжелый широкоуниверсальный фрезерный станок Weida X716 предназначен для обработки металлических и неметаллических материалов, таких как сталь, чугун, алюминий, пластик и др. Станок идеально подходит для производства деталей и заготовок различных форм и размеров.
Этот фрезерный станок широко применяется в машиностроении, автомобильной промышленности, производстве оборудования, а также в других отраслях, где требуется высокая точность и качество обработки.
Тяжелый фрезерный станок модели X716 предназначен для выполнения всех видов фрезерных работ на деталях из черных, цветных металлов и их сплавов, пластмасс в условиях единичного, мелкосерийного, серийного производства, выполняемых с помощью цилиндрических, дисковых, фасонных, торцевых, конических и других фрез. Простота обслуживания и быстрая переналадка приспособлений и инструмента представляют значительные удобства при использовании станка в мелкосерийном производстве.
Отличительные особенности станка Х716:

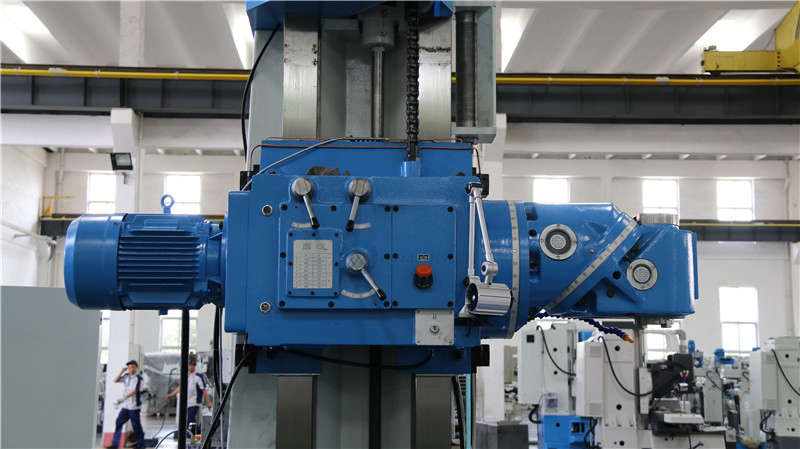

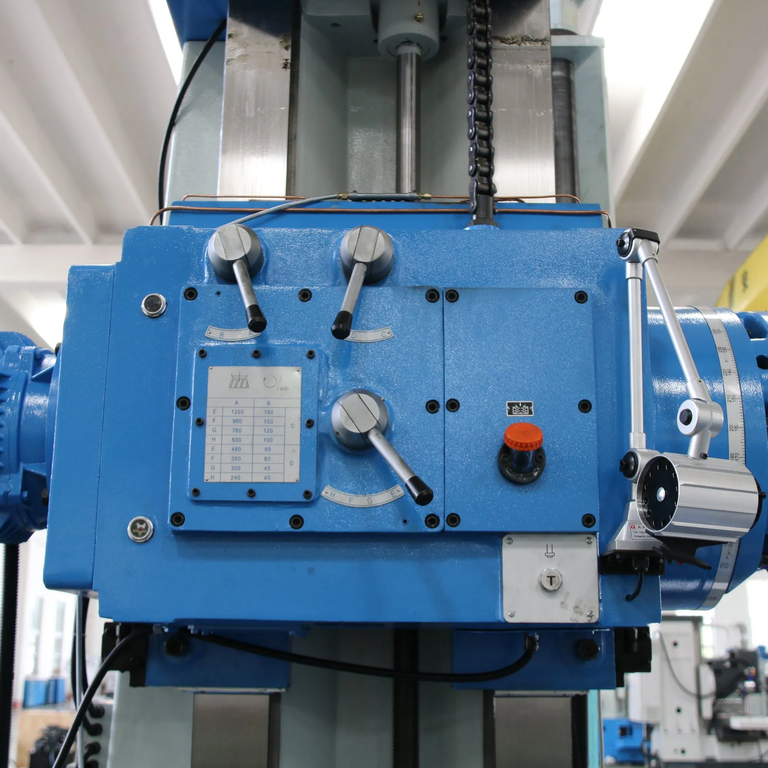

- Поворот шпиндельной головы 360°;

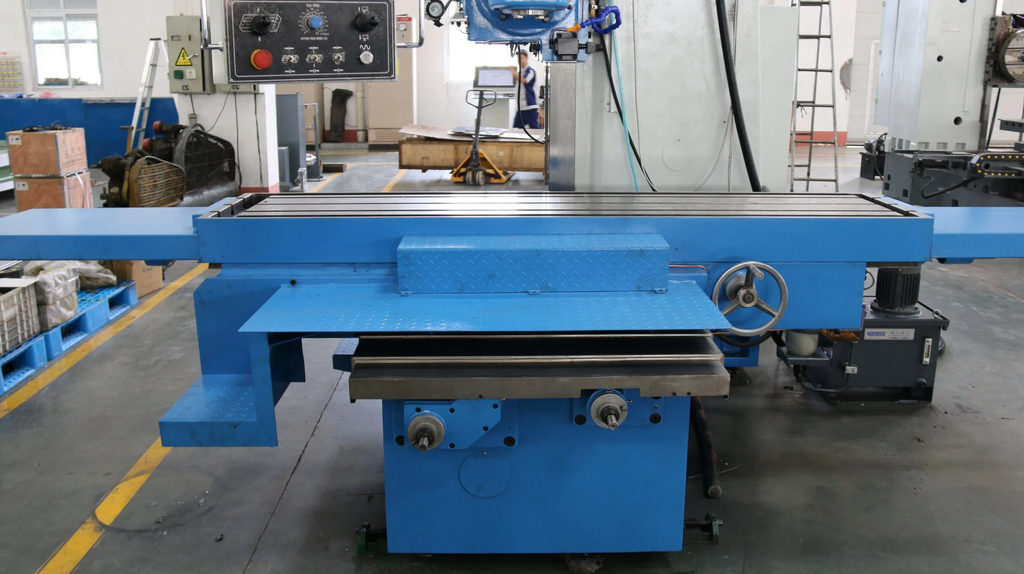

- Большие размеры стола;
- Большая нагрузка на стол- 4000 кг;
- Закаленные и отшлифованные направляющие рабочего стола;
- Высокая жесткость конструкции станины;
- УЦИ устройство цифровой индикации
Технические характеристики станка Х716
| Станок | X716 |
| Размер стола (Д х Ш), мм | 2500х579 |
| Ширина и количество Т-образных пазов, мм х шт | 22 |
| Макс. вес заготовки, кг | 3000 |
|
Оси |
|
| Продольное перемещение, мм | 1450 |
| Поперечное перемещение, мм | 600 |
| Вертикальное перемещение, мм | 600 |
| Диапазон продольной подачи, мм/мин | 20~2200 |
| Диапазон поперечной подачи, мм/мин | 20~2200 |
| Диапазон вертикальной подачи, мм/мин | 12~1320 |
| Автоматическое продольное перемещение, мм | 1450 |
| Автоматическое поперечное перемещение, мм | 600 |
| Автоматическое вертикальное перемещение, мм | 600 |
| Скорость быстрых продольных перемещений, мм/мин | 3000 |
| Скорость быстрых поперечных перемещений, мм/мин | 3000 |
| Скорость быстрых вертикальных перемещений, мм/мин | 1800 |
| Тип направляющих оси Х | ласточкин хвост |
| Тип направляющих оси Y | прямоугольные |
| Тип направляющих оси Z | прямоугольные |
| Поворот рабочего стола, град | - |
|
Шпиндель |
|
| Количество шпинделей | 1 |
| Диапазон/ Кол-во скоростей вертикального шпинделя | 40~1200/16 |
| Диапазон/ Кол-во скоростей горизонтального шпинделя, об/мин | - |
| Конус вертикального шпинделя (7:24) | ISO50 |
| Конус горизонтального шпинделя (7:24) | ISO50 |
| Расстояние от оси верт. шпинделя до направляющих колонны, мм | 110 |
| Расстояние от торца верт. шпинделя до поверхности стола, мм | 49 |
| Расстояние от оси гор. шпинделя до поверхности стола, мм | 30~680 |
| Диаметр оправки инструмента, мм | |
| Максимальный угол вращения вертикальной фрезерной головки, град | +-180 |
|
Мощность |
|
| Мощность э/д вертикального шпинделя, кВт | 11 |
| Мощность э/д горизонтального шпинделя, кВт | - |
| Мощность э/д подачи, кВт | 2.9 |
| Мощность э/д подачи СОЖ, кВт | 0.120 |
| Потребляемая мощность станка, кВА | 16 |
| Габаритные размеры (Д х Ш х В), мм | 3200х3200х2720 |
| Масса нетто Х716, кг | 10 000 |
| Масса брутто X716, кг | 11 200 |
Комплект поставки станка X716
- Фрезерный патрон ISO50
- Горизонтальная фрезерная оправка
- Фрезерная оправка ISO50
- Кронштейн горизонтальной фрезерной оправки
- Ящик для инструментов
- 7:24 коническая втулка
- Фундаментные болты
- Масляный шприц
- Рожковый гаечный ключ
- Внутренний шестиугольный ключ
- Руководство по эксплуатации на русском язык
