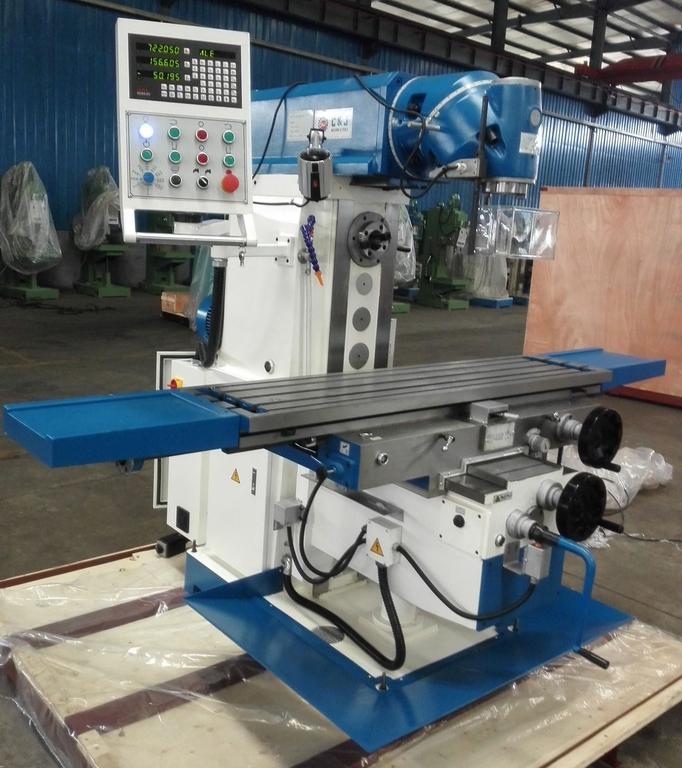

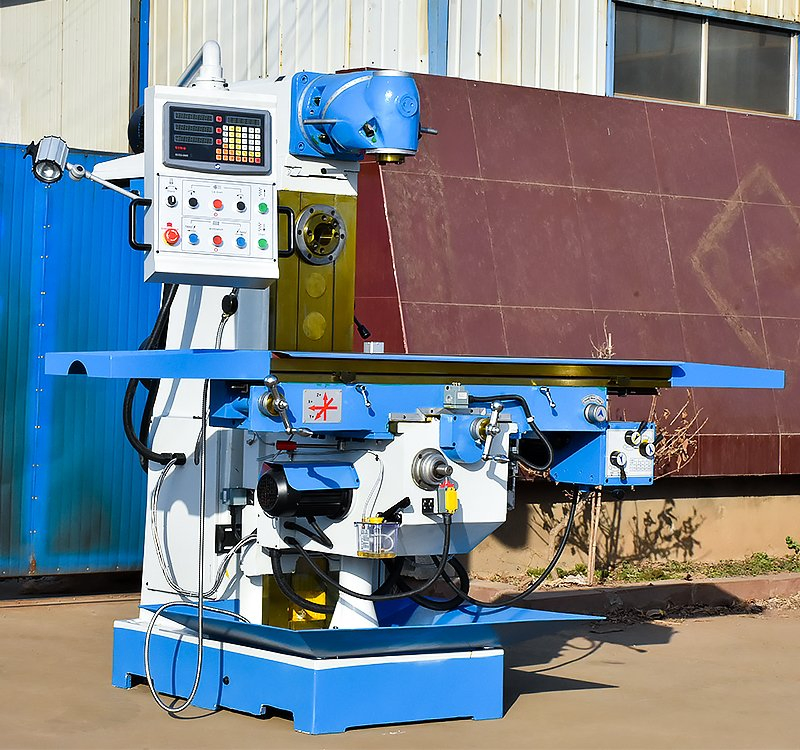

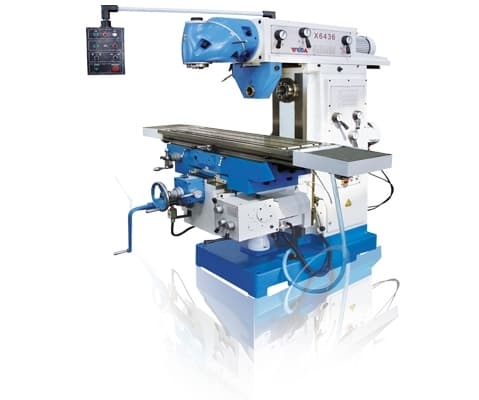

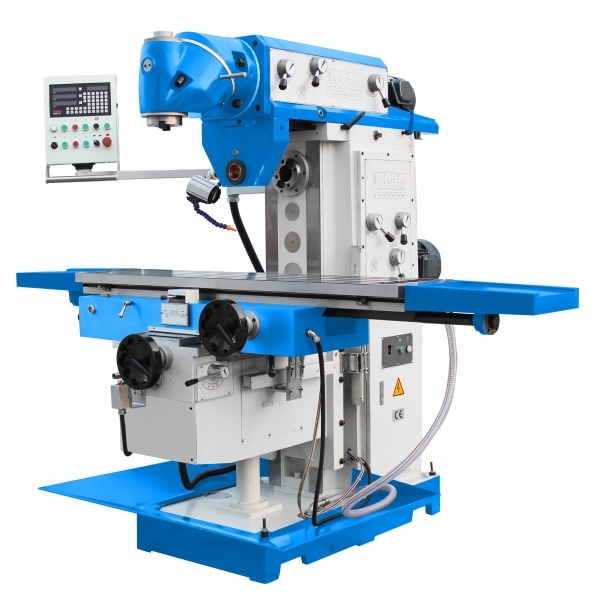

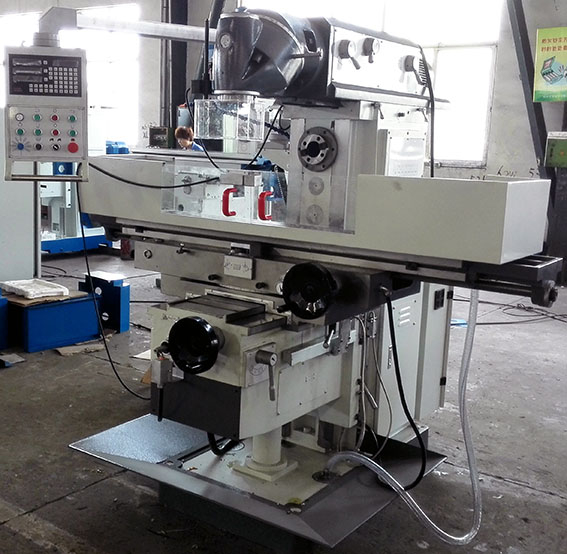

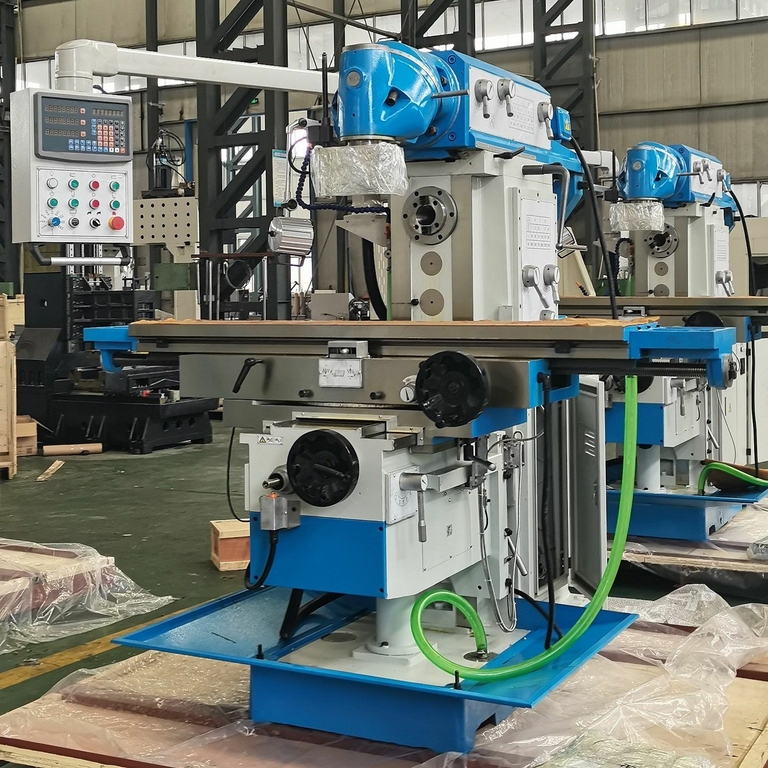

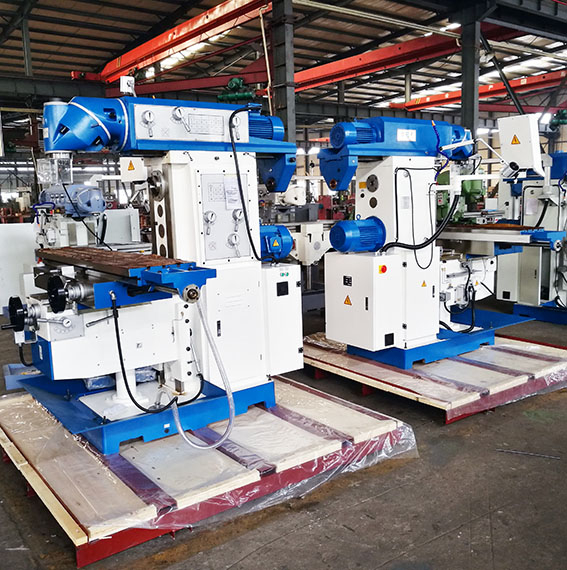

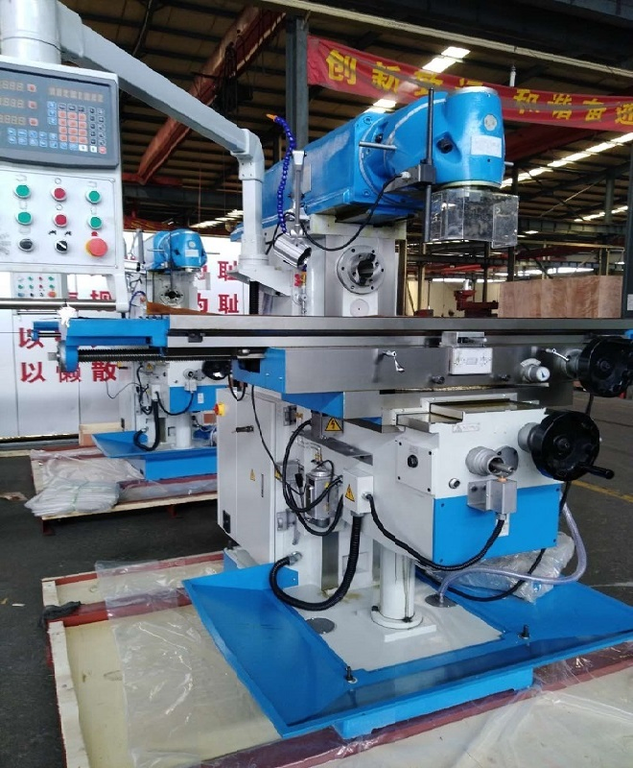

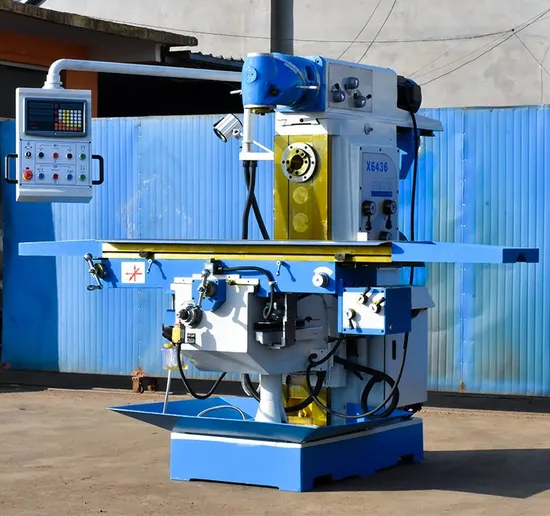

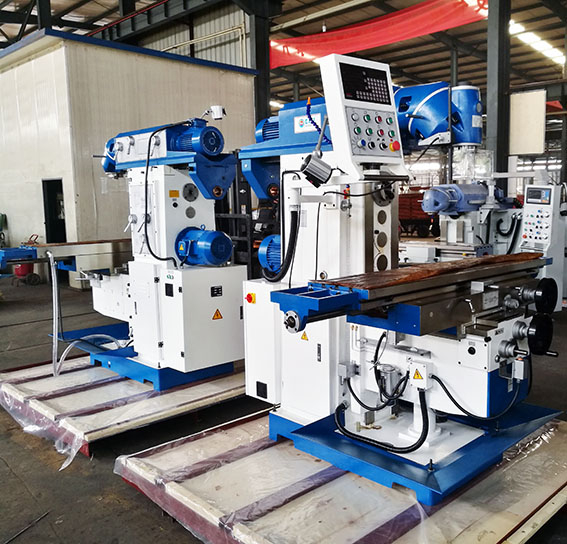

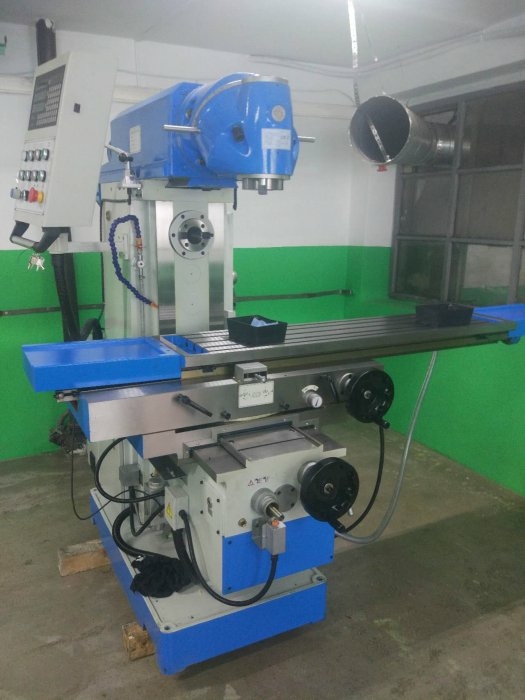

Широкоуниверсальный фрезерный станок Weida X6436 с УЦИ
Широкоуниверсальный фрезерный станок Weida X6436 предназначен для точной обработки различных материалов, включая металл, пластик, дерево и другие. Он идеально подходит для производства деталей, прототипирования, изготовления форм и многих других задач. Этот станок найдет свое применение в машиностроении, авиации, судостроении, мебельной промышленности и других областях.
Широкоуниверсальный фрезерный станок X6436 с поворачивающимся на ±35° столом, с вертикальной поворачивающейся 360° фрезерной головой закреплённой на перемещающемся хоботе станка, разделенными приводами шпинделя и подач. Станок предназначен для выполнения широкого спектра фрезерных операций позволительных немалыми технологическими возможностями, как с использованием горизонтального шпинделя, так и с применением инструмента закрепляемого в вертикальной фрезерной головке. Способный поворачиваться на угол ±35° стол, позволяет фрезеровать с помощью делительной головки шнеки, червяки и другие подобные детали. А выдвигающийся хобот с поворотным вертикальным шпинделем значительно расширяет возможности при фрезеровании деталей.
Преимущества станка Weida X6436
- Мощный и надежный фрезерный станок для широкого спектра работ;
- Высокая точность обработки и возможность работы с различными материалами;
- Простая и удобная система управления для оператора;
- Долговечность и надежность конструкции;
- Подходит как для мелкосерийного, так и для серийного производства.
- Высокая производительность и эффективность работы;
- Широкий выбор инструментов и возможность настройки под конкретную задачу;
- Экономия времени и ресурсов за счет автоматизированных функций;
- Гарантированное качество обработки деталей;
- Простота обслуживания и низкие затраты на эксплуатацию.
Технические характеристики
| Параметры | Ед. Изм. | X6436A/1 |
| Размер стола | мм | 1650×360 |
| Т-образные пазы | - | 3×14×95 |
| Перемещения стола X,Y | мм | 1300×320 |
| Максимальная нагрузка стола | кг | 350 |
| Внутренний, посадочный конус шпинделя | - | ISO50 |
| Диапазон скорости вращения шпинделя (вертикальный/горизонтальный) | об/мин | (12)58…1800 |
| Вылет | мм | 230-550 |
| Расстояния от оси горизонтального шпинделя до поверхности стола | мм | 0…420 |
| Расстояния от оси горизонтального шпинделя до нижней поверхности выдвижного хобота, мм | мм | 175 |
| Рабочие подачи X,Y,Z | мм/мин | (8) 22…420 |
| (8) 22…393 | ||
| (8) 10…168 | ||
| Угол поворота стола | ° | ±35° |
| Угол поворота поворотной головкой | ° | 360° |
| Расстояние перемещения выдвижного хобота | мм | 500 |
| Мощность эл. двигателя гл. привода | кВт | 5,5 |
| Мощность эл. двигателя привода подач | кВт | 1,1 |
| Мощность эл. двигателя системы СОЖ | кВт | 0,9 |
| Габаритные размеры универсально-фрезерного станка | мм | 2550×2161×2102 |
| Масса станка | кг | 2850 |
Отличительные особенности:
| Высокоточные направляющие устойчивые к износу, что обеспечивает повышенную жёсткость конструкции в процессе обработки. |

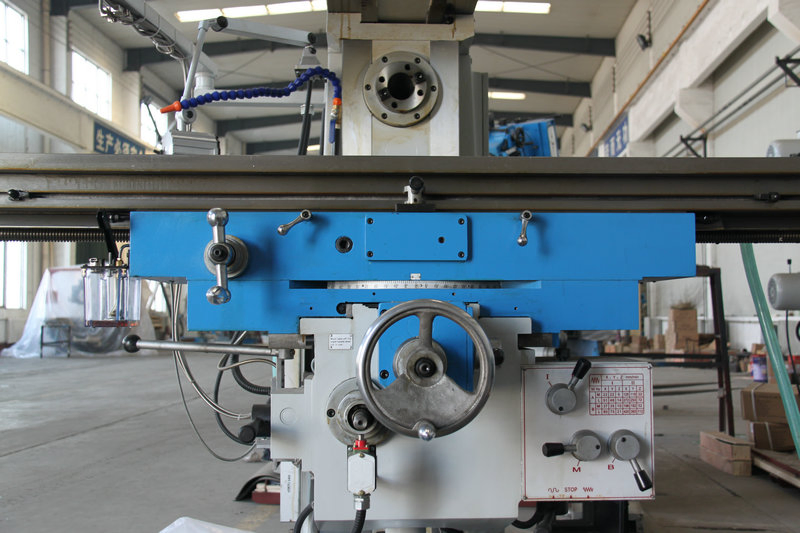

| Поворот стола ±45° по шкале. |
|
Коробка подач позволяет автоматическое перемещение по осям X, Y, Z. Все зубчатые передачи подвержены закалке ТВЧ и шлифовке. |
|
12-ти ступенчатая коробка скоростей позволяет переключать частоту вращения шпинделя в пределах от 58 до 1800 мин-1. Все зубчатые передачи так же подвержены закалке ТВЧ и шлифовке. |
|
Поверхность направляющих подвержена закалке ТВЧ. |
| Высокоточные направляющие устойчивые к износу, что обеспечивает повышенную жёсткость конструкции в процессе обработки. |
| Безупречное качество монтажа электроавтоматики с применением надёжных комплектующих и их маркировкой с указанием в руководстве по эксплуатации обеспечивает надёжность работы и простоту выявления и устранения неисправностей. |
| вертикальная поворачивающееся на 360° фрезерная голова |
| Пульт управления |
| УЦИ |
Стандартная комплектация:
- устройство цифровой индикации (УЦИ)
- Оправка №50 с цанговым патроном, ключ для зажима цанги, цанги (4,6,8,12,16,18,22,26) мм
- Оправка №50 с конусом Морзе 4 для фрез
- Оправка №50 для торцевых фрез
- Оправка №50 для дисковых фрез
- Оправка №50 для дисковых фрез
- Ключи шестигранные
- Ключи рожковые
- Крышка винта перемещения стола по оси Х
- Рукоятка для выдвижения хобота
- Ручка для маховика поперечной подачи
- Тяга для вертикального шпинделя
- Рукоятка подъёма стола
- Тяга для горизонтального шпинделя
- Серьга для хобота
- Защита стола торцевая
- Лампа освещения
- Руководство по эксплуатации на русском языке
