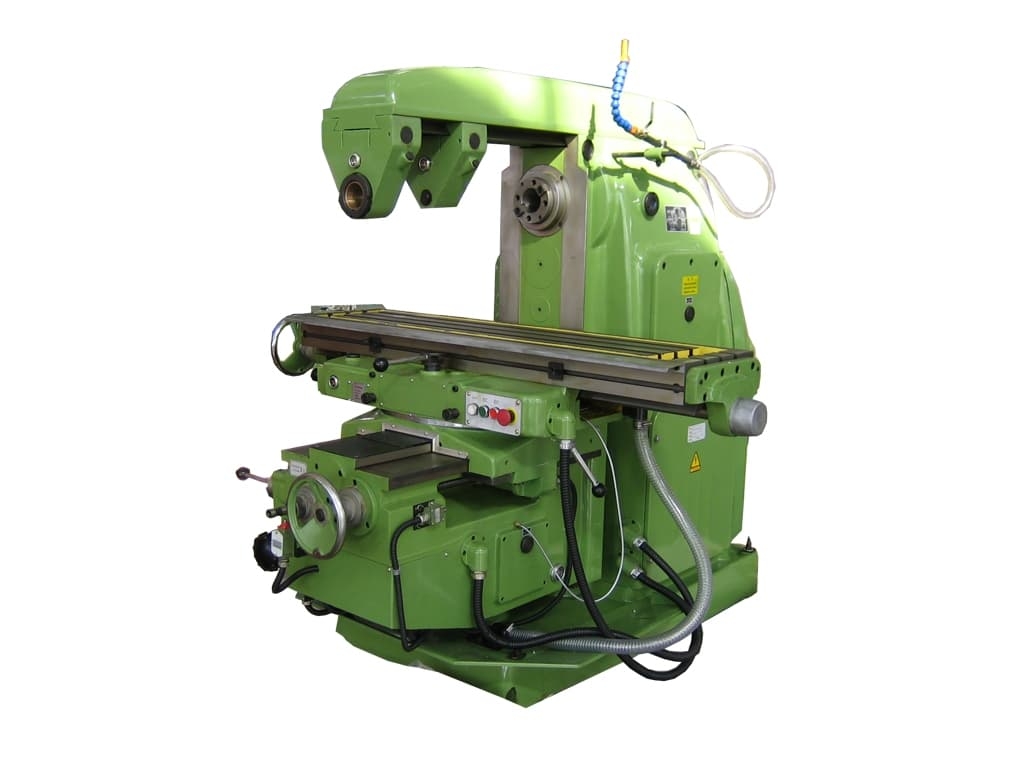

Станок горизонтально-фрезерный Weida X6140
Станок горизонтально-фрезерный Weida X6140 - это надежное и мощное оборудование для обработки металлических деталей. Он отличается высокой производительностью, точностью и долговечностью.
Преимущества продукта:
- Высокая производительность
- Точная обработка деталей
- Долговечность и надежность
- Простота в использовании
Особенности станка:
- Мощность: 7.5 кВт
- Рабочая поверхность: 1250x320 мм
- Система управления: ЧПУ
- Вес: 2500 кг
Назначение и сферы применения:
Станок горизонтально-фрезерный Weida X6140 предназначен для выполнения широкого спектра работ по обработке металлических деталей. Он идеально подходит для промышленных предприятий, автосервисов, машиностроительных заводов и других отраслей промышленности.
Станок горизонтально-фрезерный X6140 предназначен для выполнения разнообразных фрезерных работ дисковыми, торцевыми, цилиндрическими, фасонными и шпоночными фрезами. Применяются в металлообрабатыцвающем производстве и инструментальных цехах для обработки вертикальных и горизонтальных плоскостей, пазов, уступов, штампов, пресс-форм и т.д. Под материал заготовки подбираются инструмент и необходимые режимы резания - скорость вращения шпинделя с инструментом и подача оси. Жесткость станины и подшипников шпинделя позволяет применять фрезы оснащенные пластинками из твердых и сверхтвердых материалов, а также из быстрорежущей стали HSS - например Р6м5. Вращающий момент электродвигателя главного движения, проходящий через коробку скоростей и передающееся усилие э/д подач, через коробку подач стола позволяют производить обработку поверхностей фрезами большого диаметра. Ось шпинделя: Горизонтальная неподвижная. Подвод заготовки осуществляется перемещением консоли.Для фиксации второго конца оправки с фрезой служит ползун с серьгой. По вертикальным направляющим станины вручную или от элеткродвигателя подач перемещается консоль, с салазками, поворотным устройством стола, рабочим столом столом и коробкой подач.
Технические характеристики Weida X6140
| Станок | X6140 |
| Размер стола (Д х Ш), мм | 1600х400 |
| Ширина и количество Т-образных пазов, мм х шт | 18х3 |
| Макс. вес заготовки, кг | 800 |
|
Оси |
|
| Продольное перемещение, мм | 900 |
| Поперечное перемещение, мм | 315 |
| Вертикальное перемещение, мм | 380 |
| Диапазон продольной подачи, мм/мин | 23.5~1180/18 |
| Диапазон поперечной подачи, мм/мин | 23.5~1180/18 |
| Диапазон вертикальной подачи, мм/мин | 8~394/18 |
| Автоматическое продольное перемещение, мм | 880 |
| Автоматическое поперечное перемещение, мм | 300 |
| Автоматическое вертикальное перемещение, мм | 360 |
| Скорость быстрых продольных перемещений, мм/мин | 2300 |
| Скорость быстрых поперечных перемещений, мм/мин | 2300 |
| Скорость быстрых вертикальных перемещений, мм/мин | 770 |
| Поворот рабочего стола, град | +/-45 |
|
Шпиндель |
|
| Количество шпинделей | 1 |
| Диапазон/ Кол-во скоростей вертикального шпинделя | - |
| Диапазон/ Кол-во скоростей горизонтального шпинделя, об/мин | 30~1500/18 |
| Конус горизонтального шпинделя (7:24) | ISO50 |
| Расстояние от оси гор. шпинделя до поверхности стола, мм | 30~410 |
| Диаметр оправки инструмента, мм | 32, 50 |
|
Мощность |
|
| Мощность э/д вертикального шпинделя, кВт | - |
| Мощность э/д горизонтального шпинделя, кВт | 11 |
| Мощность э/д подачи, кВт | 3 |
| Мощность э/д подачи СОЖ, кВт | 0.125 |
| Потребляемая мощность станка, кВА | 15 |
| Габаритные размеры (Д х Ш х В), мм | 2556х2159х1770 |
| Масса нетто Х6140, кг | 3850 |
| Масса брутто X6140, кг | 4250 |
