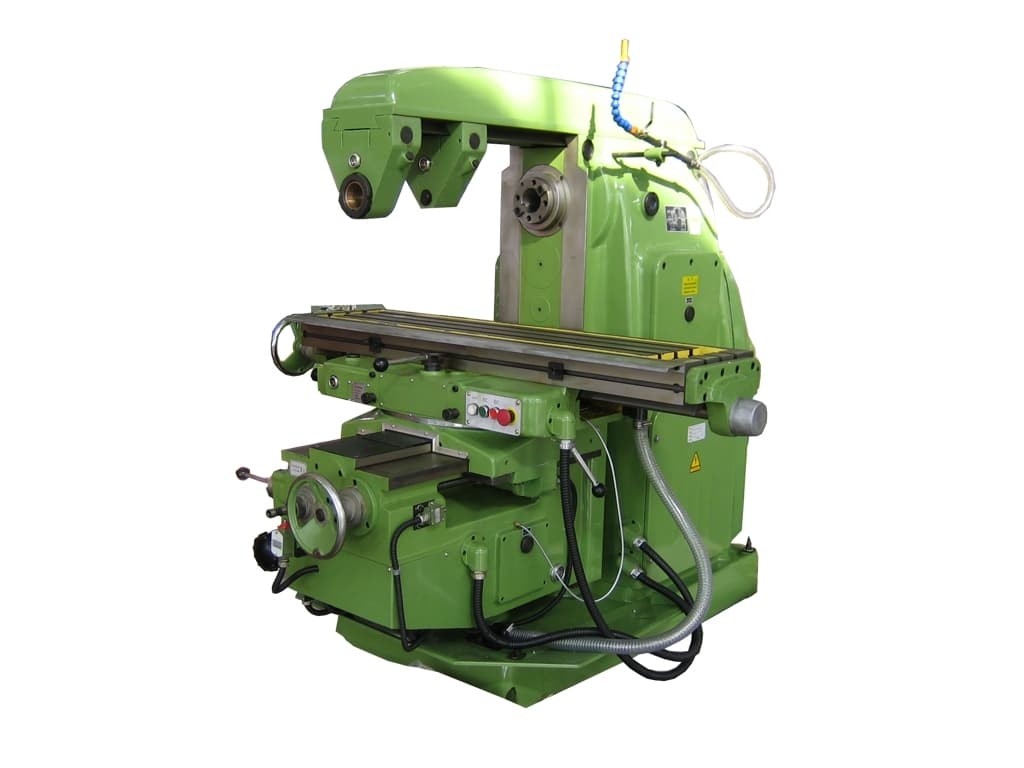

Станок горизонтально-фрезерный Weida X6132
Станок горизонтально-фрезерный Weida X6132 - это надежное и высокоточное оборудование, которое отлично подойдет для производства и обработки различных деталей.
Преимущества:
- Высокая производительность
- Прочная конструкция
- Точное позиционирование
- Удобное управление
- Надежность в работе
Особенности:
- Горизонтальная конструкция для обработки деталей в горизонтальной плоскости
- Мощный шпиндель для высокоточной фрезеровки
- Различные режимы работы для разнообразных задач
Назначение:
Станок горизонтально-фрезерный Weida X6132 предназначен для фрезерования, растачивания и сверления металлических деталей с высокой точностью и качеством.
Сферы применения:
Это оборудование идеально подходит для использования в машиностроении, автомобильной промышленности, а также в других отраслях, где требуется обработка металлических деталей.
Станок горизонтально-фрезерный Weida X6132 предназначен для выполнения разнообразных фрезерных работ дисковыми, торцевыми, цилиндрическими, фасонными и шпоночными фрезами. Применяются в металлообрабатыцвающем производстве и инструментальных цехах для обработки вертикальных и горизонтальных плоскостей, пазов, уступов, штампов, пресс-форм и т.д. Под материал заготовки подбираются инструмент и необходимые режимы резания - скорость вращения шпинделя с инструментом и подача оси. Жесткость станины и подшипников шпинделя позволяет применять фрезы оснащенные пластинками из твердых и сверхтвердых материалов, а также из быстрорежущей стали HSS - например Р6м5. Вращающий момент электродвигателя главного движения, проходящий через коробку скоростей и передающееся усилие э/д подач, через коробку подач стола позволяют производить обработку поверхностей фрезами большого диаметра. Ось шпинделя: Горизонтальная неподвижная. Подвод заготовки осуществляется перемещением консоли. Для фиксации второго конца оправки с фрезой служит ползун с серьгой. По вертикальным направляющим станины вручную или от элеткродвигателя подач перемещается консоль, с салазками, поворотным устройством стола, рабочим столом столом и коробкой подач
Технические характеристики Weida X6132
| Станок | X6132 |
| Размер стола (Д х Ш), мм | 1320х320 |
| Ширина и количество Т-образных пазов, мм х шт | 18х3 |
| Макс. вес заготовки, кг | 500 |
|
Оси |
|
| Продольное перемещение, мм | 700 |
| Поперечное перемещение, мм | 255 |
| Вертикальное перемещение, мм | 320 |
| Диапазон продольной подачи, мм/мин | 23.5~1180/18 |
| Диапазон поперечной подачи, мм/мин | 23.5~1180/18 |
| Диапазон вертикальной подачи, мм/мин | 8~394/18 |
| Автоматическое продольное перемещение, мм | 680 |
| Автоматическое поперечное перемещение, мм | 240 |
| Автоматическое вертикальное перемещение, мм | 300 |
| Скорость быстрых продольных перемещений, мм/мин | 2300 |
| Скорость быстрых поперечных перемещений, мм/мин | 2300 |
| Скорость быстрых вертикальных перемещений, мм/мин | 770 |
| Поворот рабочего стола, град | +/-45 |
|
Шпиндель |
|
| Количество шпинделей | 1 |
| Диапазон/ Кол-во скоростей вертикального шпинделя | - |
| Диапазон/ Кол-во скоростей горизонтального шпинделя, об/мин | 30~1500/18 |
| Конус вертикального шпинделя (7:24) | - |
| Конус горизонтального шпинделя (7:24) | ISO50 |
| Расстояние от оси верт. шпинделя до направляющих колонны, мм | - |
| Расстояние от торца верт. шпинделя до поверхности стола, мм | - |
| Расстояние от оси гор. шпинделя до поверхности стола, мм | 30~350 |
| Диаметр оправки инструмента, мм | 22, 27, 32 |
|
Мощность |
|
| Мощность э/д вертикального шпинделя, кВт | - |
| Мощность э/д горизонтального шпинделя, кВт | 7.5 |
| Мощность э/д подачи, кВт | 1.5 |
| Мощность э/д подачи СОЖ, кВт | 0.125 |
| Потребляемая мощность станка, кВА | 11 |
| Габаритные размеры (Д х Ш х В), мм | 2294х1770х1720 |
| Масса нетто Х6132, кг | 2650 |
| Масса брутто X6132, кг | 2950 |
