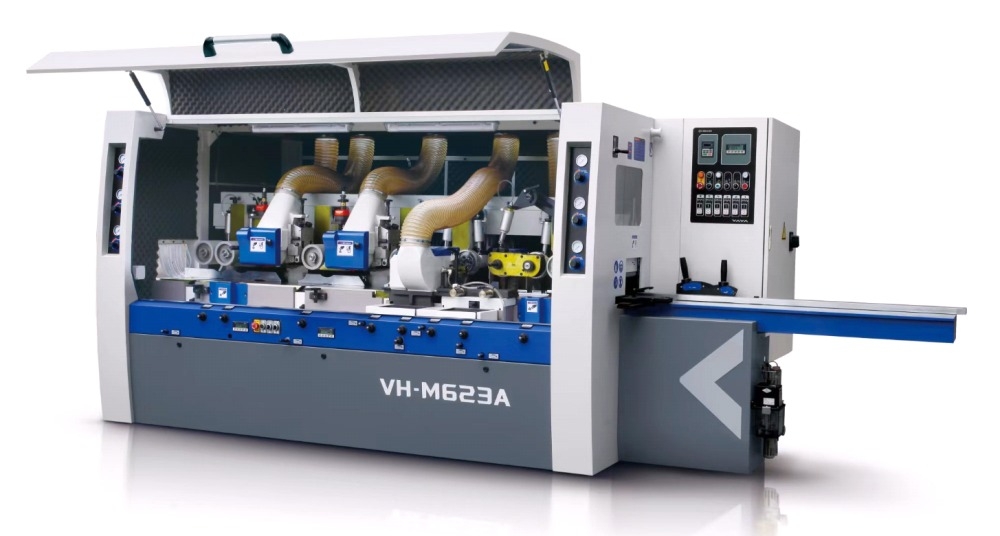

Четырехсторонний станок V-Hold MВ 623 А
Четырехсторонние станки VHold предназначены для точной обработки заготовок с четырех сторон с целью получения качественной продукции за один проход. Применение данного оборудования, начинается от калибровки доски и до производства различных профилированных изделий, таких как: вагонка, блок хаус, имитация бруса, плинтуса, наличники и тд.
Применение
Четырехсторонние станки применяются на малых, средних и крупных предприятиях по производству погонажных изделий, строительного бруса, мебельного щита. Данный вид оборудования, является неотъемлемой частью в технологии, при производстве строительного бруса и прочих профилированных изделий.
ПРЕИМУЩЕСТВА
- Цельнолитая станина, подвергнутая специальной термообработке обеспечивает максимальную стабильность и жесткость. Точная настройка прижимной пластины с помощью механической цифровой шкалы.
- Дополнительный поднимающийся подающий ролик обеспечивает дополнительную плавность при подаче коротких деталей.
- Усиленный редуктор обеспечивает мощную и точную подачу материала.
- Прецизионный шпиндель обеспечивает максимальную стабильность резания и постоянную точность.
- Рифленые подающие приводные ролики обеспечивают постоянную плавную подачу деталей любого сечения, а боковые прижимные вальцы гарантируют жесткое базирование заготовки.
- Высокоточные шпинделя прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет пользователям получать безупречное качество строганной поверхности. Стандартная частота вращения шпинделя 6000 об/мин.
Технические характеристики
|
Модель |
|
MВ 623 А |
|
|
Количество шпинделей |
шт. |
6 |
|
|
Максимальная рабочая ширина |
мм |
25-230 |
|
|
Максимальная рабочая толщина |
мм |
8-160 |
|
|
Длина рабочего стола |
мм |
1970 |
|
|
Скорость подачи |
М/мин |
8-60 |
|
|
Посадочный диаметр шпинделя |
мм |
40 |
|
|
Частота вращения шпинделей |
Обор/мин |
7500 |
|
|
Мощность двигателей |
первый верхний шпиндель |
кВт |
11 |
|
второй верхний шпиндель |
кВт |
7,5 |
|
|
первый нижний шпиндель |
кВт |
7,5 |
|
|
второй нижний шпиндель |
кВт |
7,5 |
|
|
Левый и правый вертикальный шпиндель |
кВт |
7,5 7,5 |
|
|
Подъемный агрегат |
кВт |
0,75 |
|
|
Подающий агрегат |
кВт |
7,5 |
|
|
Общая мощность |
|
56,75 |
|
|
Диаметр шпинделя |
Верхний шпиндель |
мм |
125–180 |
|
Первый нижний |
мм |
125 |
|
|
Второй нижний |
мм |
125–200 |
|
|
Левый и правый вертикальный шпиндель |
мм |
125–180 |
|
|
Давление воздуха |
МРа |
0,6 |
|
|
Диаметр подающих роликов |
мм |
140 |
|
|
Диаметр стружкоотвода |
мм |
140 |
|
|
Вес станка |
кг |
4400 |
|
|
Габарит станка (Д х Ш х В) |
мм |
4400x1750x1940mm |
|
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
Роликовый транспортер
НАЗНАЧЕНИЕ
Роликовый транспортер предназначен для ручного продольного перемещения длинномерных заготовок.
Рольганг состоит из рамы, опорных ножек, стальных роликов с подшипниками.
Принцип работы основан на вращении подшипников в роликах, закрепленных на неподвижных осях специальной рамы.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
-
Оптимальное вспомогательное средство для подачи и снятия длинных заготовок.
-
Используется совместно с разнообразными деревообрабатывающими станками.
-
Надежная конструкция со специальным профилем.
-
Допускает соединение друг с другом для получения рольганга требуемой длины.
-
Поставляется в разборном виде, практически не занимая места (отдельно стойки, направляющие рамы и ролики)
