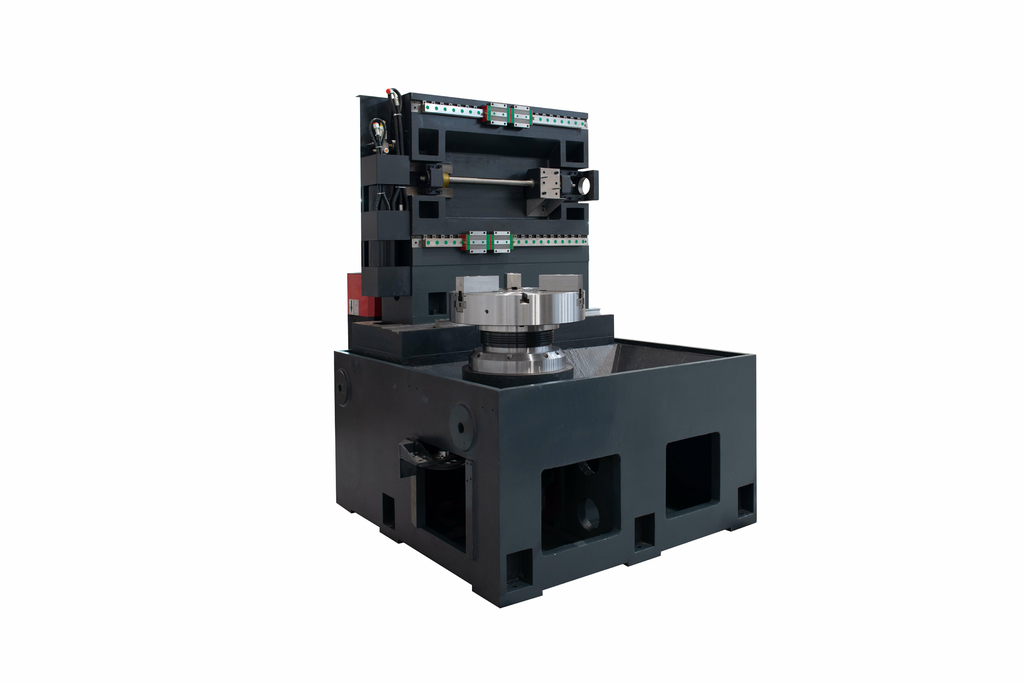

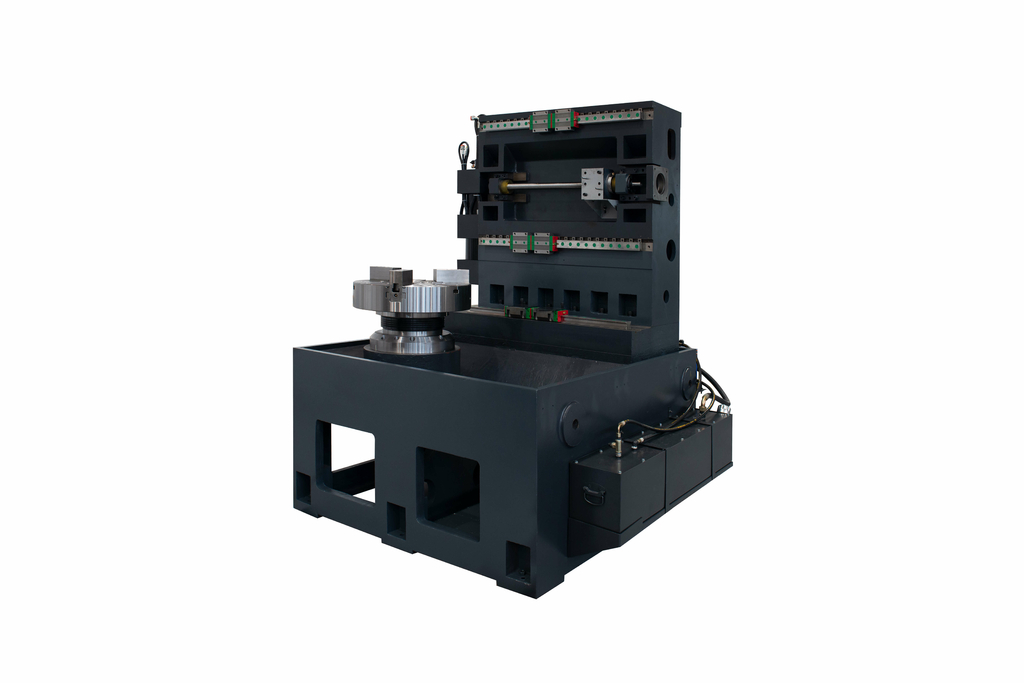

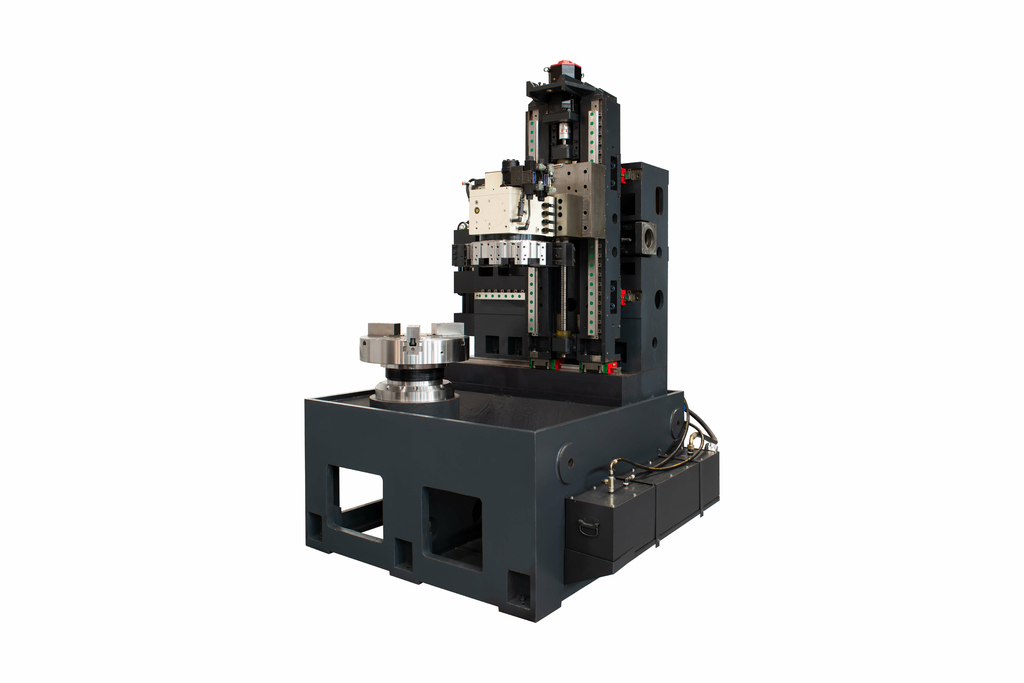

Вертикальный токарный станок ТС1506Ф3
ТС1506Ф3 — вертикальный токарный станок, предназначенный для обработки деталей сложных форм среднего и крупного размера как в диаметре, так и по высоте. На нем можно обтачивать и растачивать поверхности с криволинейными и прямолинейными образующими, сверлить, зенкеровать, развертывать центральные отверстия, прорезать кольцевые канавки, нарезать различные резьбы резцами. Такие станки применяются в нефтегазовой промышленности, автомобильной, авиационной, инструментальной и других областях машиностроения.
Ниже представлены примеры изготавливаемых на станке изделий.
 |
Подшипник Автомобилестроение |
 |
Фланец Нефтегазовая промышленность |
 |

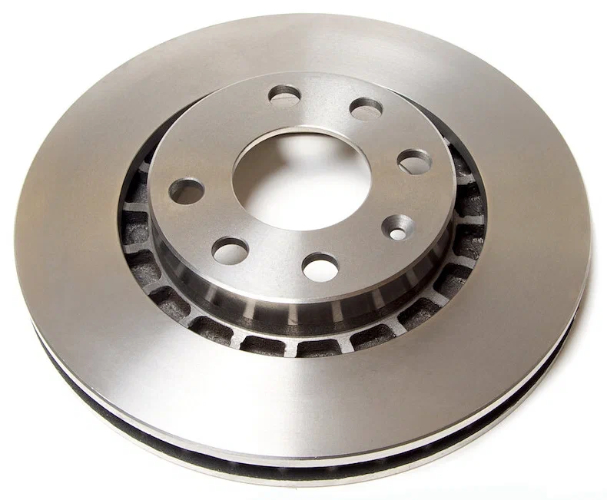

Тормозной диск Автомобилестроение |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ станка
| Характеристика | Значение |
|---|---|
| Максимальный диаметр заготовки над станиной, мм | 600 |
| Максимальная высота обработки, мм | 650 |
| Оси | |
| X/Z, Перемещение, мм | 360/650 |
| X/Z, Тип направляющих | Качения |
| Точность позиционирования, мкм | ±5 |
| Повторяемость позиционирования, мкм | ±4 |
| Шпиндельная бабка | |

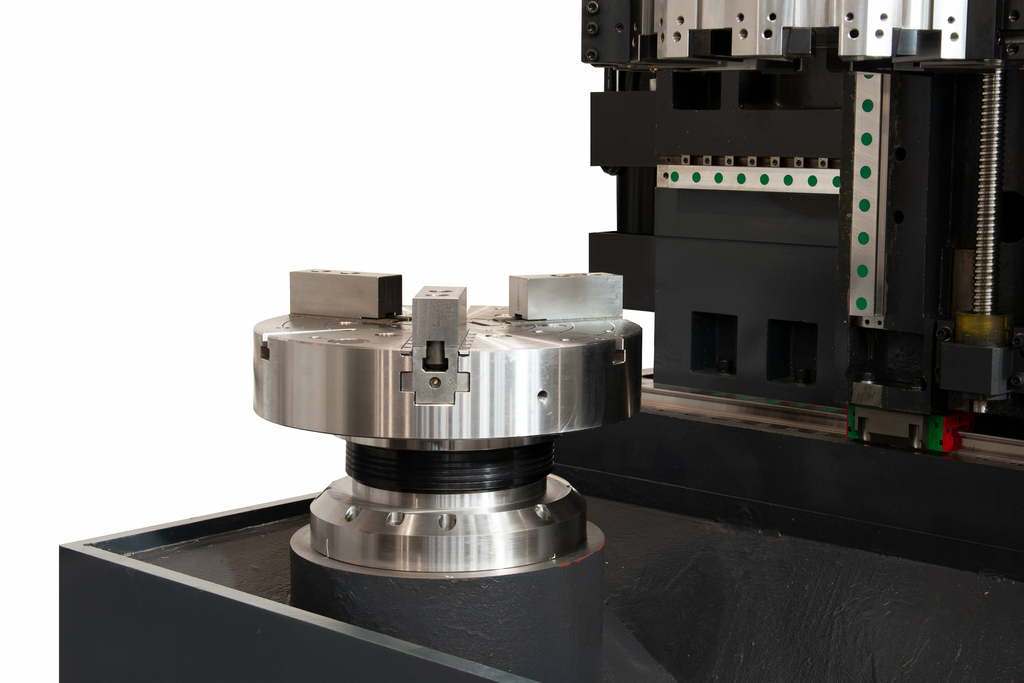

| Диаметр 3-х кулачкового патрона, мм | 305 |
| Частота вращения планшайбы, об/мин. | 20—2000 |
| Тип электродвигателя шпинделя | Асинхронный |
| Револьверная головка | |
| Число инструментов, шт | 8 (32х32) |
| Тип хвостовика | 32х32 |
| Задняя бабка | |
| Прочее | |
| Номинальный потребляемый ток, А | 75 |
| Система ЧПУ | СМК |
| Тип стружкосборника | Ленточный |
| Масса нетто, кг | 10000 |
| Масса брутто, кг | 10500 |
| Состояние для транспортировки | Станок в собранном виде, приставное оборудование упаковано отдельно |
Комплект поставки станка

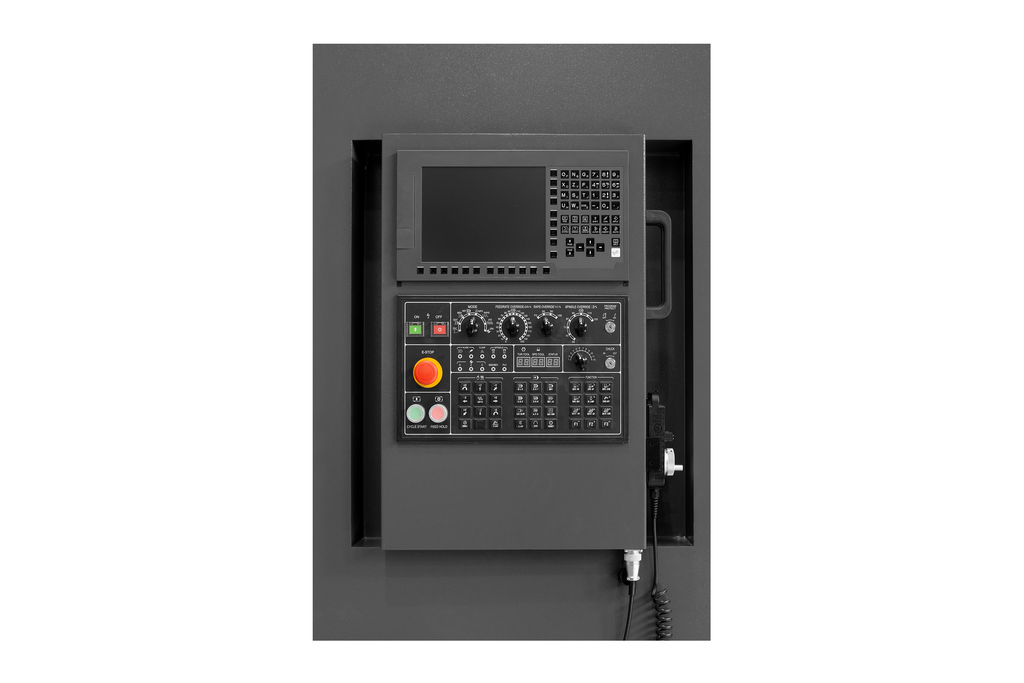

- Система ЧПУ Fanuc

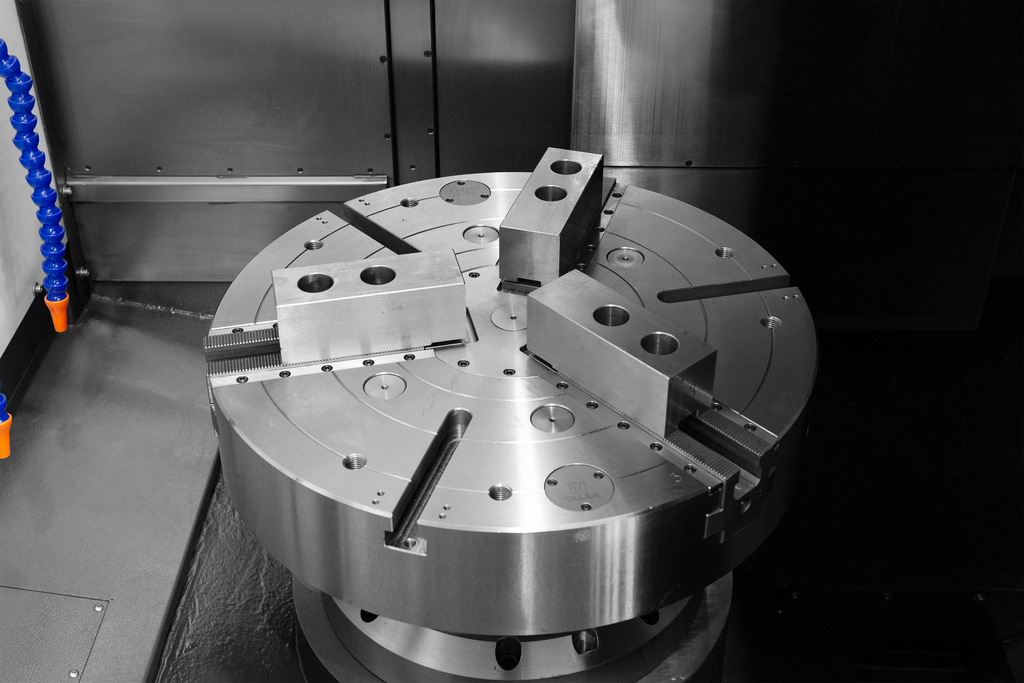

- Гидравлический трехкулачковый патрон 610мм
- Гидростанция
- Револьверная головка на 12 позиций
- Телескопическая защита направляющих
- Гидроразгрузка
- Стружкосборник ленточного типа
- Система подачи СОЖ на каждый инструмент
- Автоматическая система смазки направляющих и ШВП
- Электрошкаф с теплообменником
- Кабинетная защита зоны резания с блокировкой и контролем закрытия
- Рабочее освещение и лампа индикации состояния станка
- Инструмент для обслуживания станка в ящике
- Руководство оператора и документация по обслуживанию станка
Дополнительные опции
| Коробка передач с системой принудительной смазки | |
 |

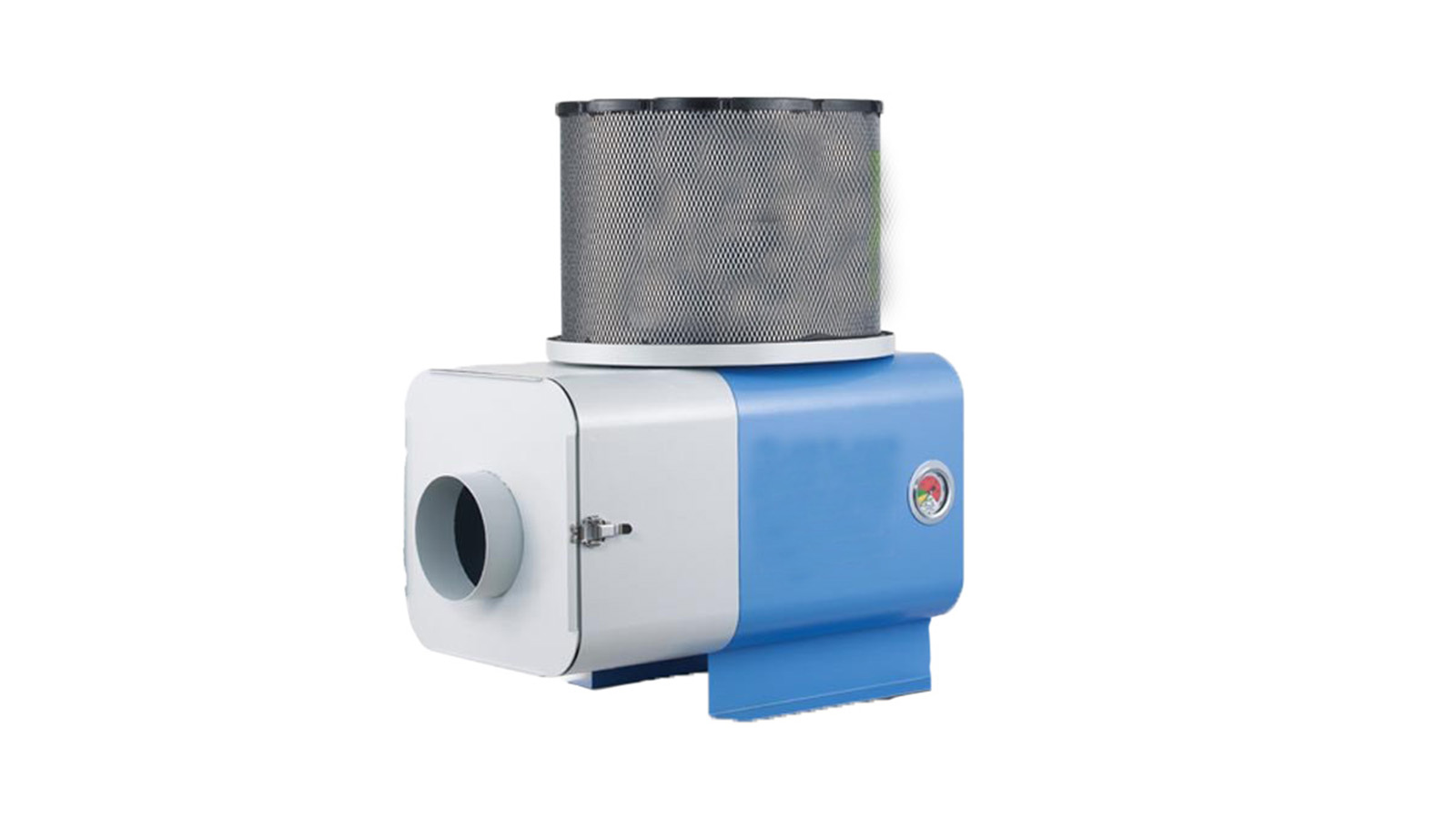

Система аспирации масляного тумана Очистка воздуха от масляного тумана, паров СОЖ и дымов, образующихся при работе станков |
 |

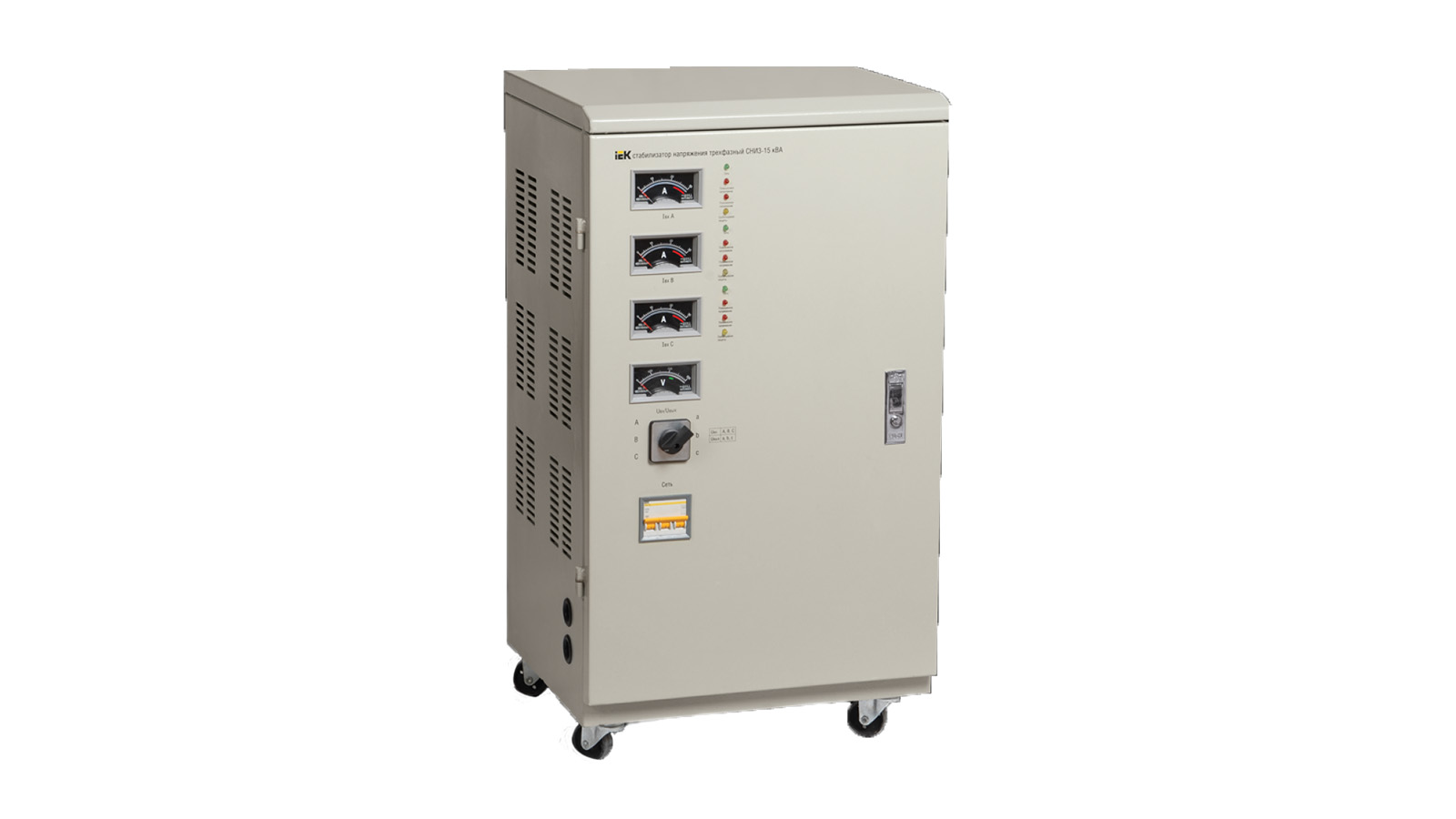

Трехфазный стабилизатор напряжения Защита электрооборудование станка от поломок, позволяет не прерывать производственный процесс |
 |
Инструментальные тумбы Многофункциональные станочные тележки для хранения инструмента |
