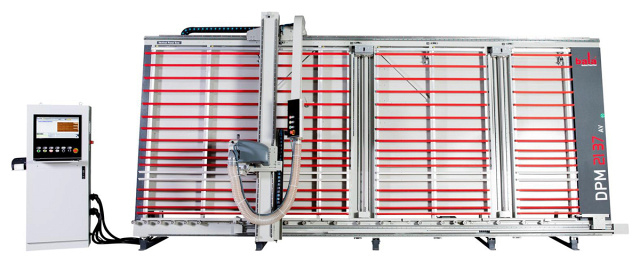

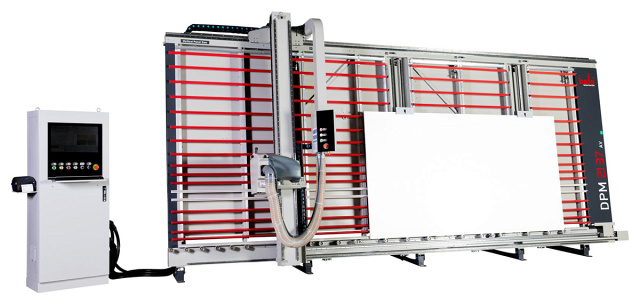

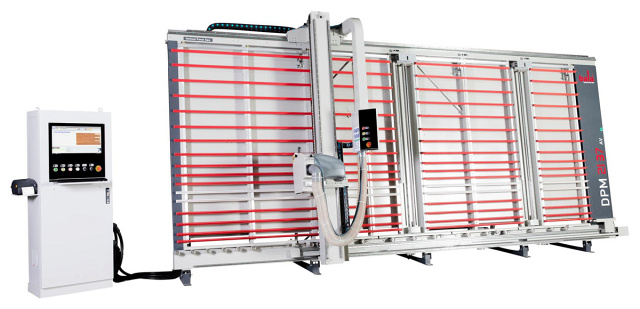

Вертикальный пильный центр с ЧПУ Bala Makina DPM AV
Предназначен для автоматического раскроя облицованных шпоном ДСП и МДФ, облицованной меламином ДСП, пластика, акрила, щитов из массива древесины, полимеров, ПВХ, OSB, комбинированных материалов и т.д. Станок оснащен подрезной пилой для исключения сколов на нижней части облицованных панелей, а также ЧПУ системой управления с оптимизатором и возможностью печати этикетки.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству столярно-строительных изделий, корпусной мебели, а также торговые точки, оказывающие услуги распила материалов.
Получаемые изделия
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 | Большие габариты детали и экономия площадей Вертикальная компоновка рабочего стола позволяет значительно сократить площадь, необходимую для операции раскроя. Рабочий стол станка уже в базовой комплектации позволяет раскраивать листы размером 4100 х 2220 мм (2100 мм – с подрезной пилой). |

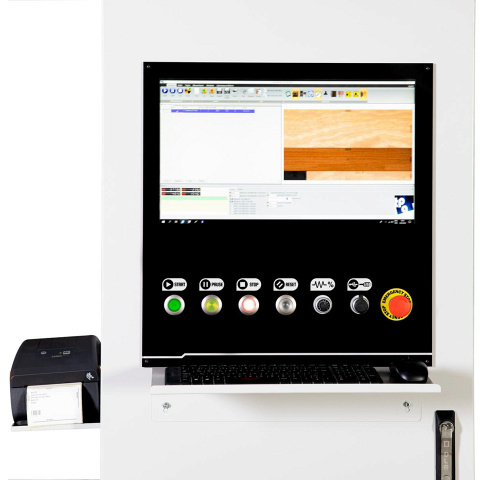

 | Система управления ЧПУ станком с PLC дисплеем позволяет управлять в автоматическом режиме подачей пильного суппорта, его разворотом в положения горизонталь – вертикаль, пневматическими подъемными захватами, а также боковым позиционирующим упором. Встроенный оптимизатор раскроя позволяет станку работать полностью в автоматическом режиме. Также имеется возможность подключения принтера для печати этикетки. |
 | Пневматические подъёмные захваты Позволяют приподнимать лист материала над опорными роликами для выполнения форматного реза, а также при горизонтальном пилении для отделения отпиленной полосы от основного листа. Значительно облегчают работу на станке и увеличивают производительность, позволяя работать без переворота листа материала. |

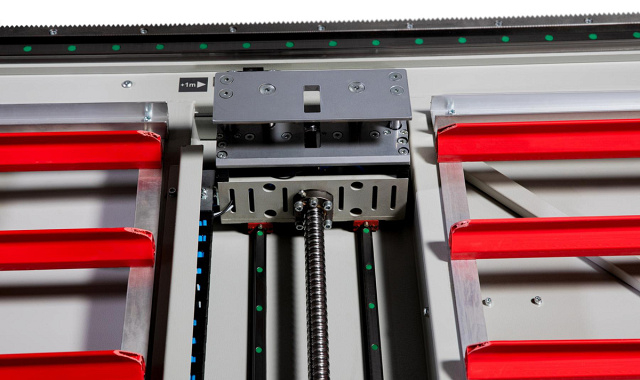

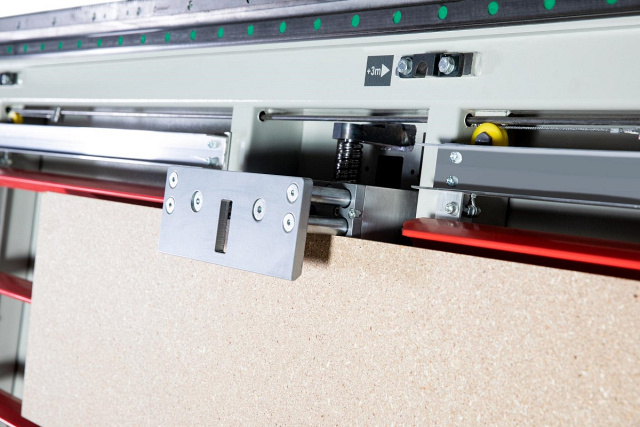

 | Боковой позиционирующий упор Предназначен для автоматического позиционирования листа материала при выполнении вертикальных резов. Точность выставления размеров обеспечивается ЧПУ станка посредством сервомотора. |

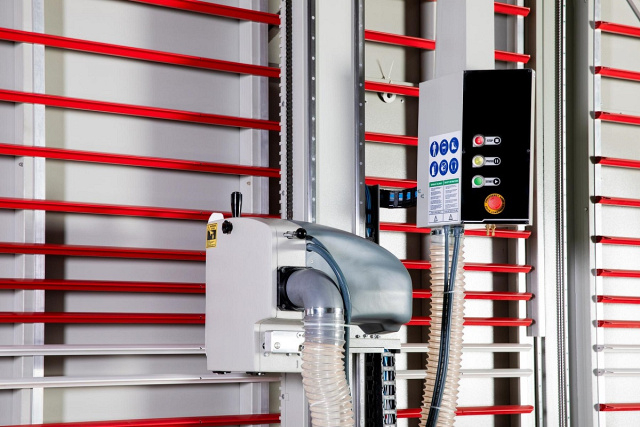

 | Основная и подрезная пилы Обеспечивают качественный рез ламинированных плит. Конструкция пильного узла позволяет отключать и выводить подрезную пилу из зоны обработки, если это необходимо. |
 | Высокая точность раскроя Жесткая конструкция и усиленные направляющие позволяют выдерживать точность 0,1 мм на 1 м реза (соответствует европейскому стандарту DIN 875/1). |

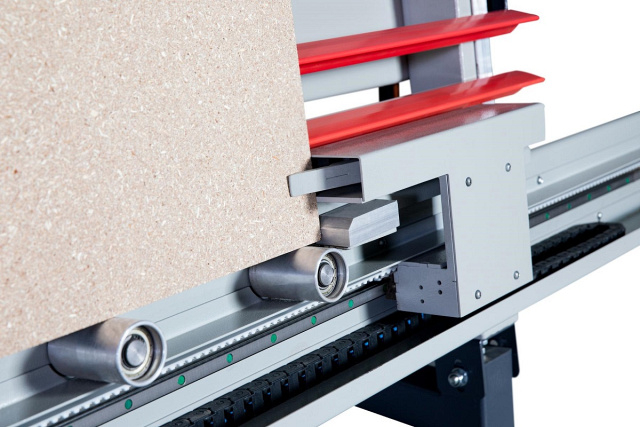

 | Опорные ролики Для удобства перемещения материала в рабочую зону, станок оснащен алюминиевыми роликами качения в нижней части станка. Они же служат опорной базирующей поверхностью. |
 | Защита от повреждения направляющих Опорные силиконовые планки имеют возможность автоматически перемещаться в вертикальной плоскости для предотвращения их пропила при попадании в зону резания при горизонтальном раскрое. |

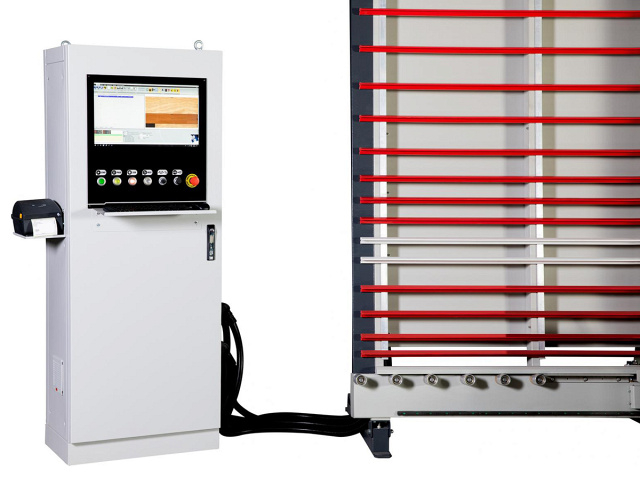

 | Отдельный электрошкаф Все электрокомпоненты системы управления станком вынесены в отдельный пылезащищенный электрошкаф, обеспечивающий бсперебойную и стабильную работу станка. |
 | Упор для угловых резов Опционально возможна установка упора для пиления заготовок под углом. Значение угла устанавливается механически. |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Система ЧПУ | есть |
| Длина раскроя, мм | 4100 (до 6 м - опция) |
| Вылет пилы, мм | 60 |
| Макс. ширина раскроя без подрезной пилы, мм | 2200 |
| Макс. ширина раскроя с подрезной пилой, мм | 2100 (возможно увеличение) |
| Дисковая пила основная, мм | Ø 250 x 30 x 3,2 Z80 трапеция |
| Дисковая пила подрезная, мм | Ø 125 x 20 x 3 Z24 коническая |
| Частота вращения основной пилы, об/мин | 5800 |
| Частота вращения подрезной пилы, об/мин | 7800 |
| Потребление воздуха, л/мин | 200 |
| Диаметр воздуховодов, мм | 100 |
| Давление в пневмосистеме, Бар | 6 |
| Мощность двигателя, кВт | 3 |
| Пневмозахваты | есть |
| Рама для предотвращения пропила направляющих | передвигается в автоматическом режиме |
| Электронный дисплей указания размеров | есть |
| Длина, мм | 8000 |
| Ширина, мм | 2000 |
| Высота, мм | 3300 |
| Длина, мм | 7000 |
| Ширина, мм | 2400 |
| Высота, мм | 2700 |
| Вес, кг | 750 |
