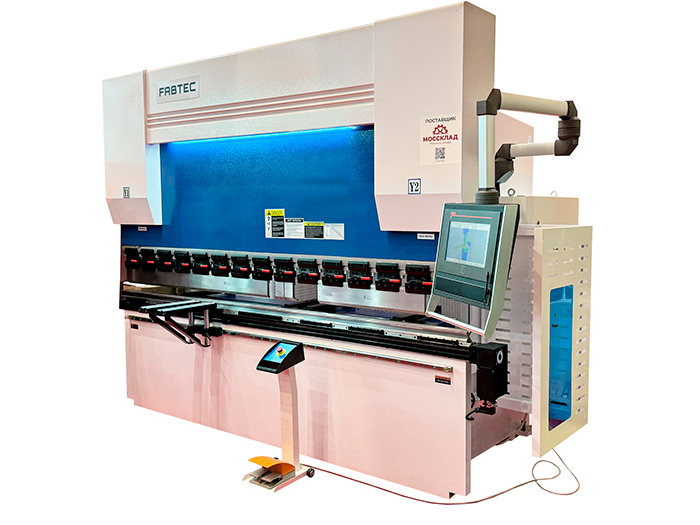

Вертикальный листогибочный пресс CNC-PBA 250х3200 с контроллером ESA630

Особенности

• Вертикальный листогибочный пресс CNC-PBA 250х3200 применяется для гибки металлических заготовок с усилием до 250 тонн;

• Синхронизированная работа 2-х силовых гидроцилиндров за счёт электронной синхронизации от системы ЧПУ и наличие оптических линеек GIVI ( Италия) по осям Y1 и Y2. Благодаря этому обеспечивается точность работы станка c точностью позиционирования ползуна 0.01 мм;

• Прочная сварная рама, подвергшаяся термической обработке, гарантирует жесткость пресса с хорошими показателями точности при высокой скорости работы;

• Надёжная гидравлическая система с компонентами от мировых производителей. Высокая скорость и точность гибки;

• На прессе установлен задний упор с комплектом упорных пальцевых блоков, перемещение которого обеспечивается за счет высокоточных ШВП и двигателя переменного тока, контролируемых системой ЧПУ;

• Пресс оснащен удобной в эксплуатации и многофункциональной системой ЧПУ ESA630, производство Турция, оборудованная мощным и интуитивно понятным графическим интерфейсом, идеальное сочетание простоты и технологической мощности. На станке установлена современная система защиты рабочей зоны;

• Гидравлическая система оснащена внутренним шестеренчатым насосом, который обеспечивает стабильную работу, низкий уровень шума и простоту обслуживания. Он приводится в действие электрогидравлической группой сервоклапанов Dr. Rexroth. Масляный бак герметизирован японскими уплотнительными элементами Valka, которые имеют защиту от перегрузки;

• Рабочий стол снабжен моторизированной компенсацией прогиба. Пропорциональный клапан используется для управления цилиндром стола для выполнения движения при подъеме для завершения действия гидравлической компенсации;

• Система крепления инструмента AMADA-PROMECAM.

Технические характеристики CNC-PBA

Комплектация CNC-PBA

Стандартная комплектация станка:

• Система управления: ЧПУ ESA 630 (на кронштейне)
• Гидравлическая система: REXORTH
• Вертикальные линейки: GIVI
• Электронные компоненты: SCHNEIDER
• Уплотнительные резинки (прокладки): производство США
• Гидравлический масляный насос: SUNNY производство США
• Главный мотор: SIEMENS
• Стандартный пуансон и концентрические матрицы 4V: качество материала 42CrMo
• Линейная направляющая с ШВП
• Сервомоторы INOVANCE

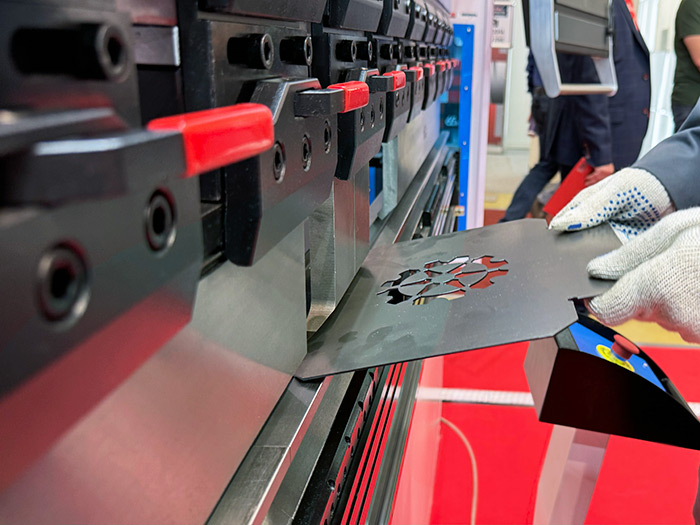

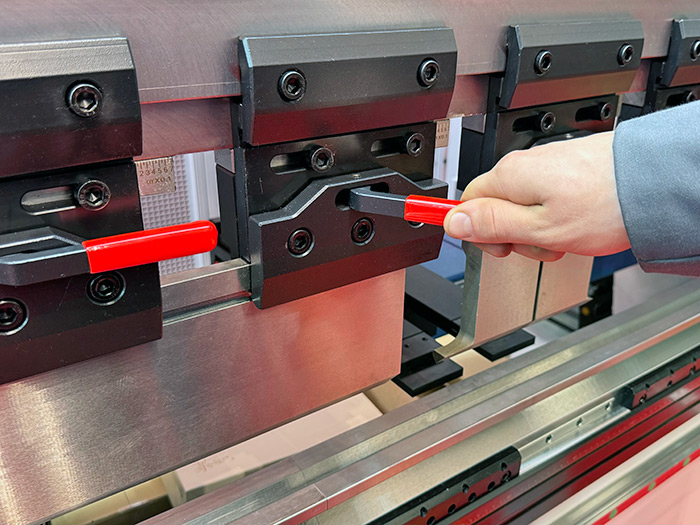

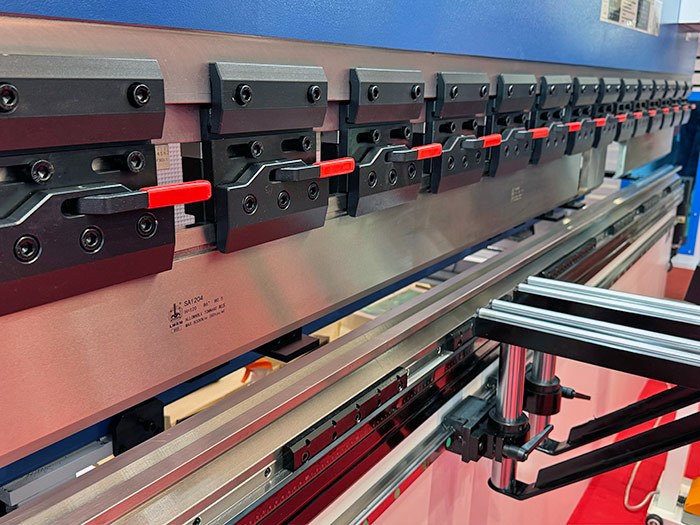

• Быстросъемные системы крепления верхнего инструмента
• Электромеханическая (моторизированная) система бомбирования стола (ЧПУ)
• Количество пальцевых блоков на заднем упоре – 3 шт.

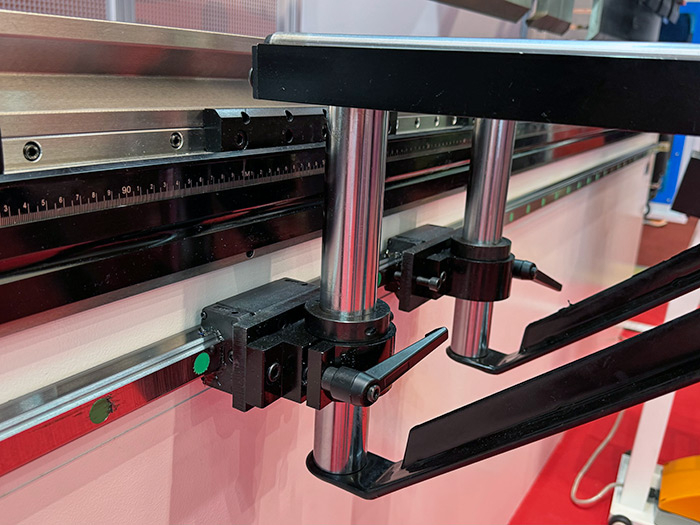

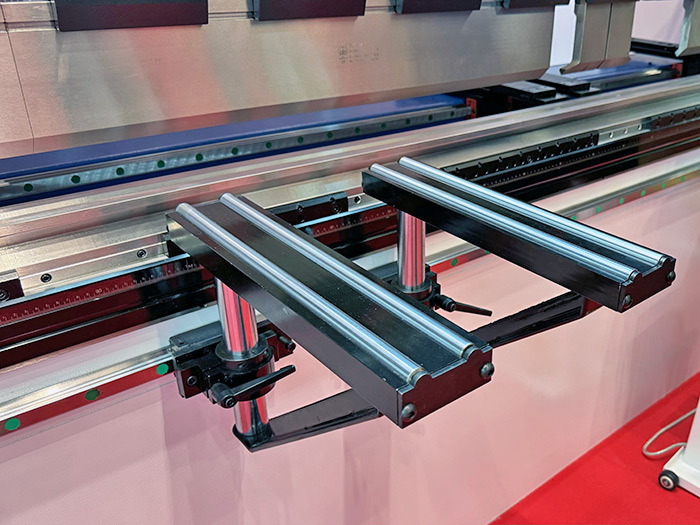

• Передние опоры для подачи листа 2 шт.
• Защитное ограждение – боковое и заднее

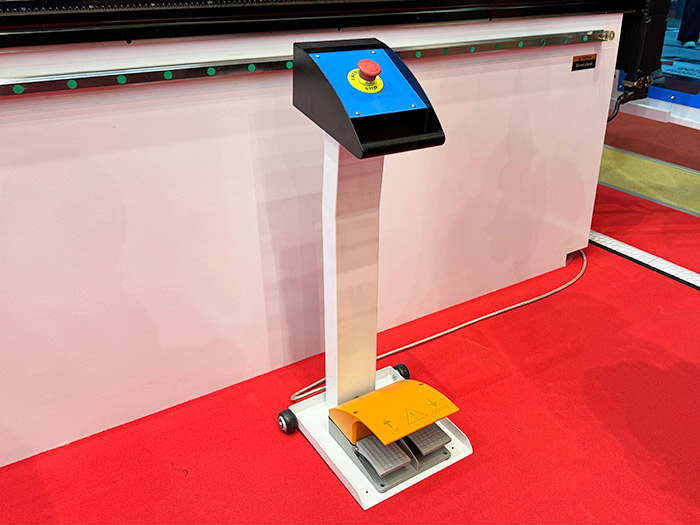

• Переносная педаль с кнопкой экстренного отключения

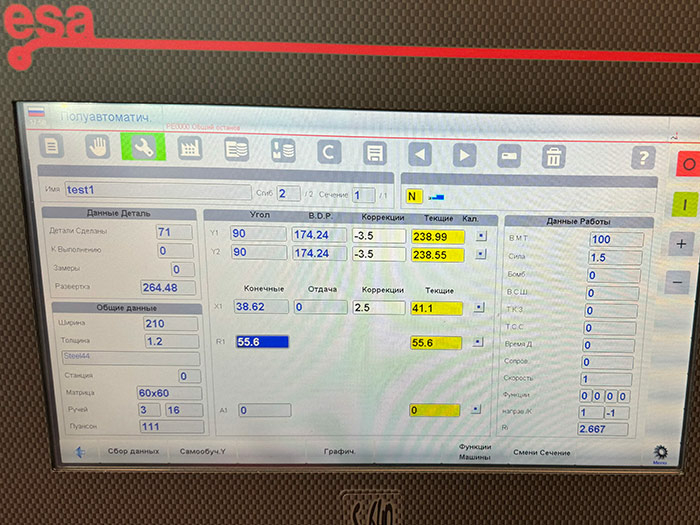

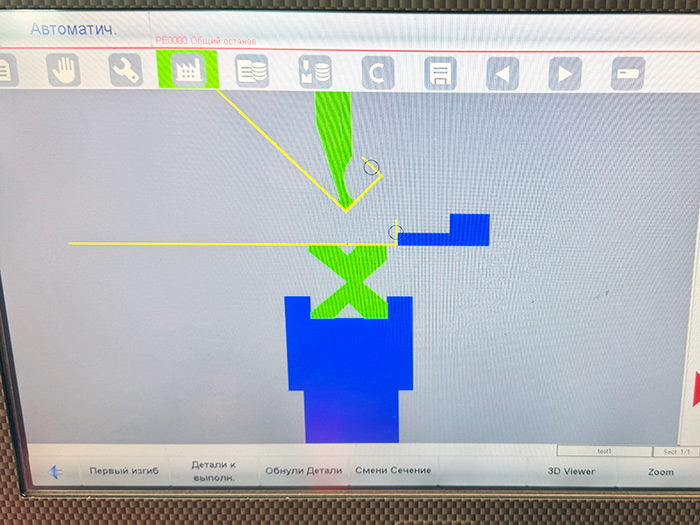

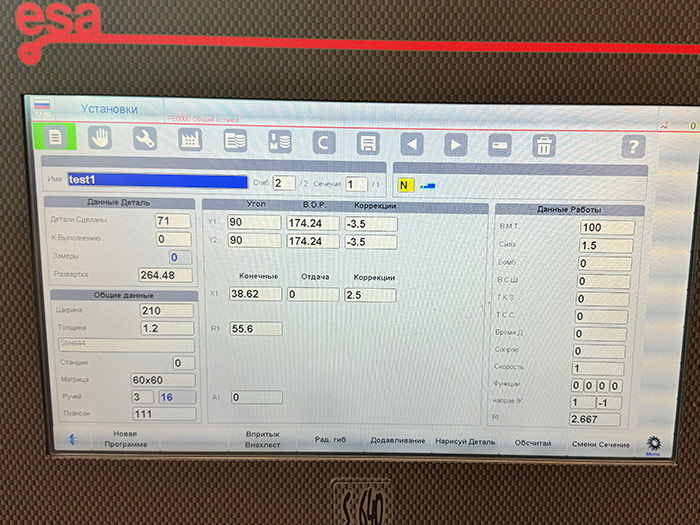

Контроллер esa 630 (сенсорный tft экран 10 ") управление по осям 4 + 1, y1+y2+x+r + v Характеристики системы ЧПУ:Достойная модель в своем классе по производительности, оснащена 10-дюймовым экраном. Графическое программирование высокого уровня с интуитивно понятным интерфейсом. Прямое управление любым типом сервоклапанов без необходимости использования внешних усилителей. Может управлять максимум четырьмя осями в любой комбинации, включая электрические тормоза и работу нескольких станков в тандемном исполнении.
