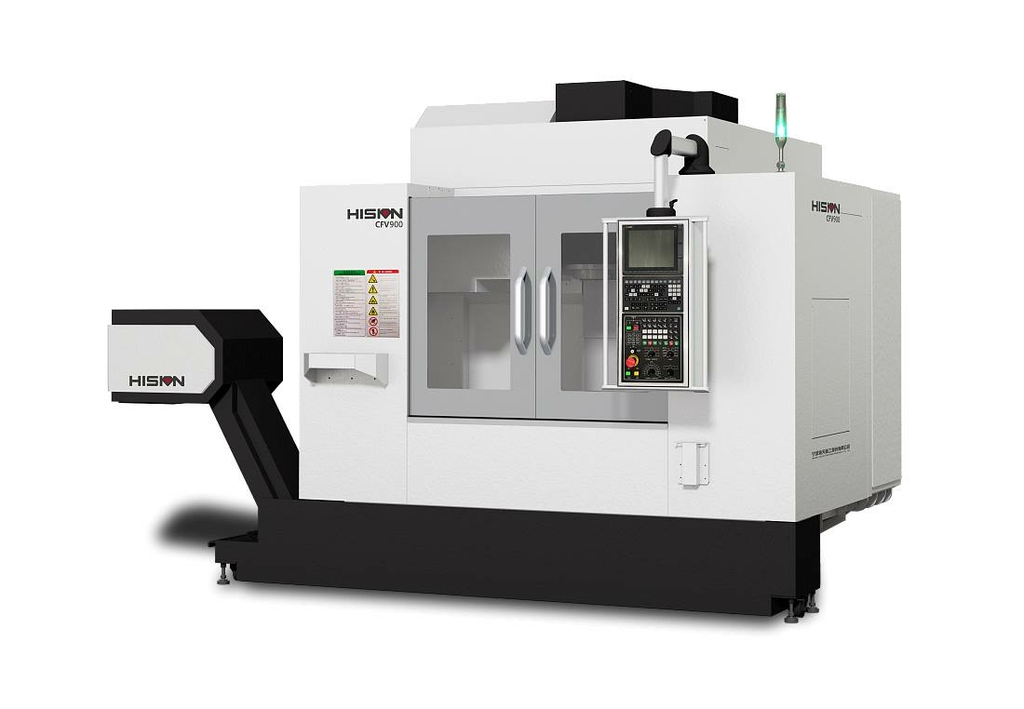

Вертикально-фрезерный обрабатывающий центр Hision CFV900
Вертикально-фрезерный обрабатывающий центр Hision CFV900
Высокоточное оборудование Hision CFV900 от компании 'Невастанкомаш' предназначено для выполнения сложных операций по фрезерованию и обработке различных материалов. Этот вертикальный центр обладает множеством преимуществ, которые делают его незаменимым инструментом на производстве.
Особенности и преимущества:
- Высокая точность и производительность
- Широкий диапазон скоростей и подач для различных видов обработки
- Надежность и долговечность конструкции
- Простота в обслуживании и настройке
- Многофункциональность - возможность обработки деталей различных форм и размеров
- Инновационные технологии для оптимальной производительности
Назначение и сферы применения:
Вертикально-фрезерный обрабатывающий центр Hision CFV900 идеально подходит для использования в машиностроении, авиационной и автомобильной промышленности, производстве инструментов, а также при выполнении металлообрабатывающих работ любой сложности. Это оборудование станет надежным помощником для профессионалов, стремящихся к высоким результатам и качеству продукции.
Вертикально-фрезерные обрабатывающие центры серии CFV оснащены усовершенствованным мотор-шпинделем для высокоточной и высокоэффективной обработки. Оборудование успешно применяется для изготовления деталей общего назначения или пресс-форм
Технические характеристики Hision CFV900
| X перемещение оси | 900 мм |
| Y перемещение оси | 430 мм |
| Z перемещение оси | 510 мм |
| Расстояние от фланца шпинделя до стола | 150-660 мм |
| Размер стола | 1100x430 мм |
| Максимальная нагрузка на стол | 700 кг |
| T слот (число слотов X ширина X расстояние) | 3x18x125 мм |
| Тип привода | Интегрирован |
| Скорость шпинделя | 12000 об/мин |
| Мощность шпинделя (не более 30 минут) | 7.5/11 кВт |
| Момент шпинделя | 71.6/105 Нм |
| Конус шпинделя | ISO 7:24 NO.40 (BT40) |
| Штревель | MAS-P40T-1 (45°) |
| Быстрые перемещения X/Y/Z ось | 36 м/мин |
| Макс. рабочие подачи | 20 м/мин |
| Тип направляющих | Качения |
| Емкость магазина | 24 Т |
| Тип сменщика инстр | Манипулятор |
| Макс. инстр. диа. (с/без смежного) | Φ80/Φ125 мм |
| Макс. инстр. длина | 300 мм |
| Макс. инстр. вес | 7 кг |
| Время смены инстр. | 1.5 сек |
| Вес станка | 7 Т |
| Габариты станка (LxWxH) (без конвейера) | 260x242x258 см |
| Потребляемая мощность | 35 кВа |
Стандартная конфигурация Hision CFV900
- Контроллер: Mitsubishi M80A
- 12000 об/мин мотор-шпиндель
- Система охлаждения (СОЖ)
- Ограждения от разбрызгивания СОЖ
- Внутренний смыв стружки
- Внутренний шнековый конвейер стружки:опциональный
- 3-х цветная сигнальная лампа
- Пистолет СОЖ
- Внешний скребковый конвейер стружки и тележка
- Задний внешний скребковый конвейер стружки и бак: опциональный
- 24T серво ATC-тип манипулятор
- Пневматическая дверка АТС
- Гидравлическая и смазочная система
- Масляный охладитель шпинделя
Опциональная конфигурация Hision CFV900
- Контроллер: FANUC 0i
- Кондиционер электрошкафа
- Автоматическая дверь
- ЧПУ поворотный стол (4-ая ось)
- BLUM зондирование инструмента
- BLUM зондирование детали
- Обнаружение инструмента в магазине
- Воздушный пистолет
- Охлаждение через шпиндель
- Шпиндельное кольцо форсунок подачи СОЖ
- Брызговое охлаждение СОЖ
- Уловитель масляного тумана
- Маслоотделитель
- Внутренний шнековый конвейер стружки (фронтальный)
- Система смыва стружки (фронтальная)
