Вальцы ручные ВРБ-1050
Вальцы трехвалковые предназначены для вальцевания цилиндрических заготовок из мягких сортов листовой стали (оцинковки) обыкновенного качества ГОСТ 380-94. Исполнение для умеренного климата, категория размещения по ГОСТ 15150-69.2.
Применение ВРБ-1050
Вальцы ручные применяются на предприятиях любого размера.
При вращении приводной рукоятки вальцы приводятся в движение, и материал прокатывается по всей плоскости вальцов. Есть возможность быстрого съема верхнего вала с для извлечения заготовок.
Станок предназначен для формирования кругло-цилиндрических изделий:
- водостоков
- дымоотводов
- различных емкостей

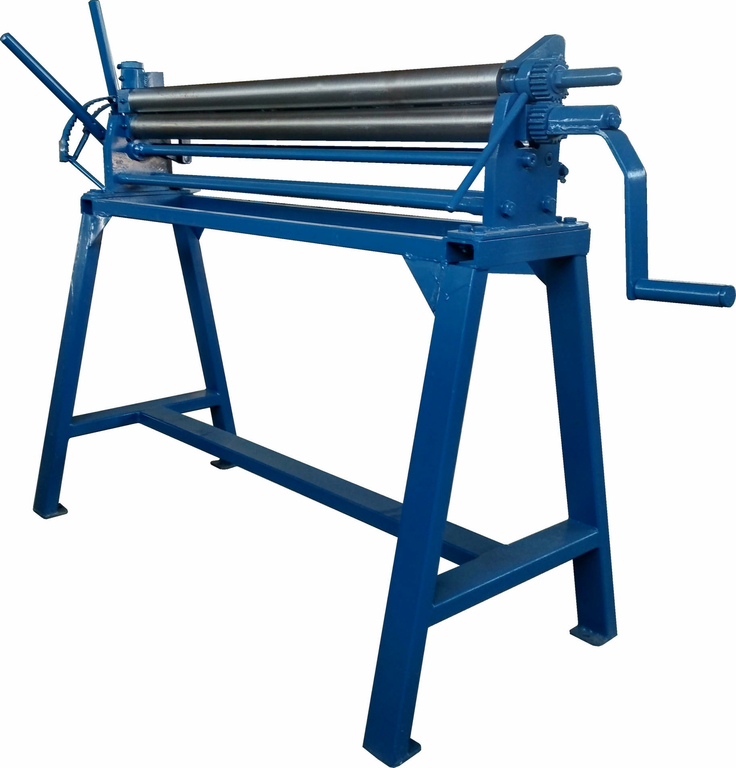

Вальцы трёхвалковые ручные. Устройство и принцип работы.
Вальцы трехвалковые ручные состоят из следующих основных частей :
1 – основание;
2 – отверстия для крепления;
3 – рукоятка вращения вала;
4 – ручка затвора;
5 – рычаг нижнего вала;
6 – рычаг бокового вала;
7 – верхний вал;
8 – нижний вал;
9 – шестерни;
10 – ограничитель;
11 – боковой вал.
Установка вальцов
С помощью рычага нижнего вала 5, опустить нижний прижимной вал 8.
Вальцуемый лист расположить между опорными 8 и прижимным 7 валами (заготовка должна располагаться параллельно валам).
С помощью рычага нижнего вала 5 поднять прижимной вал 8 на величину толщины листа. С помощью рычага бокового вала 6, отодвинуть боковой вал 11, для формирования требуемого радиуса вальцевания. После каждого подтягивания прижимного вала 8, вальцуемый лист прокатывается по всей плоскости с помощью вращения приводной рукоятки механического привода (связанного с опорными валами через шестерни).
Для извлечения заготовки из вальцов, с помощью ручки затвора 4 отодвигаем прижимной вал и снимаем заготовку
Технические характеристики ВРБ-1050
| Максимальная толщина листа вальцевании | 0,8 мм |
| Наибольшая длина вальцевания | 1000 мм |
| Минимальный диаметр вальцевания | 70 мм |
| Количество валов | 3 шт |
| Габариты | |
| Длинна | 1550 мм |
| Ширина | 580 мм |
| Высота | 1010 мм |
| Масса | 120 кг |
