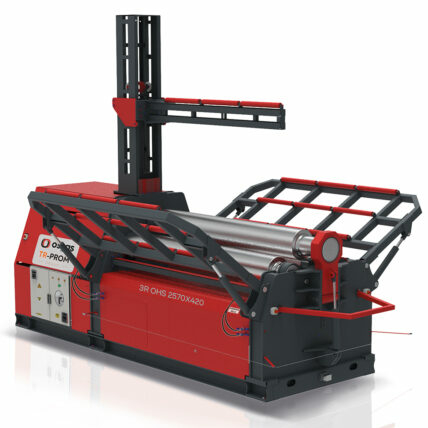

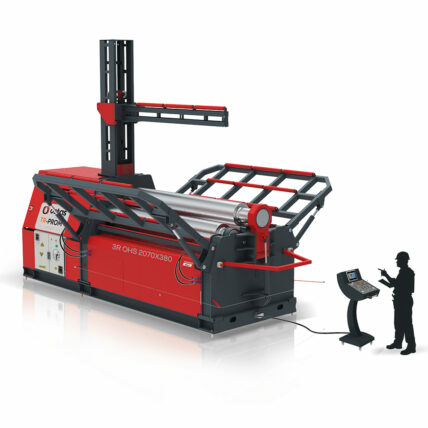

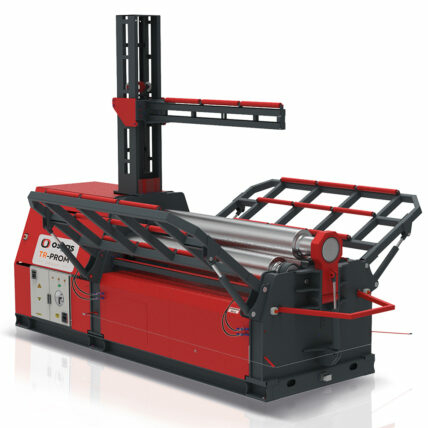

Вальцы гидравлические OSTAS 3R OHS 4100

Станки вальцовочные 3R OHS предназначены для гибки листового проката — изготовления из плоского листа заготовок кольцеобразной (конусообразной) и дугообразной формы. Станки применяются как в процессе подготовки производства, так и для получения уже готовых изделий, в том числе и конических обечаек. Вальцовочные машины 3R OHS OSTAS, используются для гибки легкой стали, алюминия или материалов из нержавеющей стали, благодаря крепкому стальному корпусу, гидравлическому движению в нижней и боковых частях, планетарной передаче, подключенной к основному двигателю.

Особенности станка OSTAS 3R OHS 4100

• Трёхвалковые гидравлические листогибы Ostas 3R OHS имеет симметрично расположенные валы, благодаря чему можно выполнять предварительный подгиб и конический изгиб заготовки;
• В отличие от четырехвалкового листогиба для выполнения подгибки с двух сторон на трёхвалковом станке необходимо разворачивать заготовку;
• Стоит также отметить, что на трехвалковом листогибе длина сразу после подгибки больше, чем на четырехвалковых вальцах;
• Все три вала на трехвалковом листогибе приводятся в движение с помощью гидравлического мотора;
• Гидравлические и электрические системы станка обладают большим запасом прочности и нуждаются в минимальном обслуживании.

Стандартная комплектация OSTAS 3R OHS 4100

• Корпус из стали ST-52;
• Панель управления мобильная электрическая;
• Боковые валки, движущиеся по дуге с помощью гидравлических поршней;
• Регулировка параллельности валков и их движения выполняется с панели управления;
• Валы изготовлены из сертифицированной стали с SA7 1050 (CK-50) и закалены;
• Гидравлическая система Drop-End, позволяющая легко позиционировать валки;
• Устройство для выполнения конической гибки;
• Цифровые индикаторы (2 штуки) для легкого позиционирования нижних валов;
• Гидравлическая система балансировки;
• Руководство по использованию станка;
• Соответствие основным требованиям директив ЕС.

Опция OSTAS 3R OHS 4100

• Система управления с ЧПУ;
• Специальная система поддержки, оснащенная гидравлическими боковыми Опорами для заготовок с большим диаметром;
• Стол для подачи материала;
• Плавно изменяемая скорость вращения валов;
• Кран для поддержки изделий крупных диаметров.

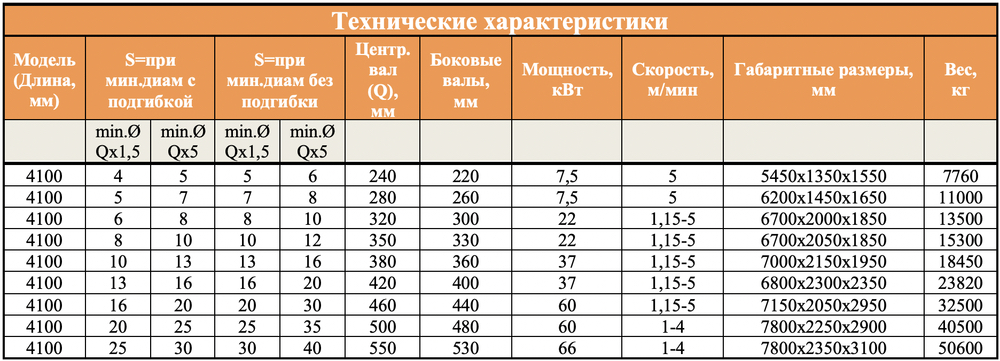

Технические характеристики OHS 4100 OSTAS 3R OHS 4100

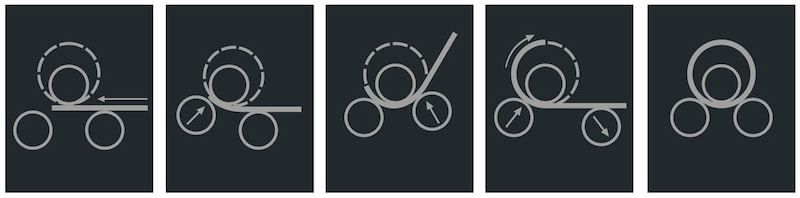

Принцип действия вальцегибов OSTAS 3R OHS 4100

Вальцовочные станки различной мощности имеют минимум два валка, между которыми и пропускается листовой металл. Для увеличения производительности и качества обработки валков в оборудовании в основном три или четыре, расположенными по симметричной или асимметричной схеме – такие станки являются наиболее часто используемыми и по сути универсальными. Для особо мощных моделей, которые могут обрабатывать металл значительной толщины, количество валков может достигать 8-9 штук.
