Сборочная вайма предназначена для сборки рамочных конструкций. В комплекте с фронтальными прижимами может использоваться для склеивания щита и т. д.
Применяется на предприятиях и цехах по производству строительного и оконного бруса, столярно-строительных изделий, предприятиях по изготовлению деревянных конструкций, сборных домов, зимних садов, каркасного домостроения, а также элементов отделки и т. д.
- Максимальный размер зоны прессования: 3100х18000х100 мм;
- Вертикальные и боковые прижимы гидравлические;
- Фронтальные прижимы механические;
- Опорные площадки перемещаются по высоте;
- Главные прижимы перемещаются по длине ваймы.

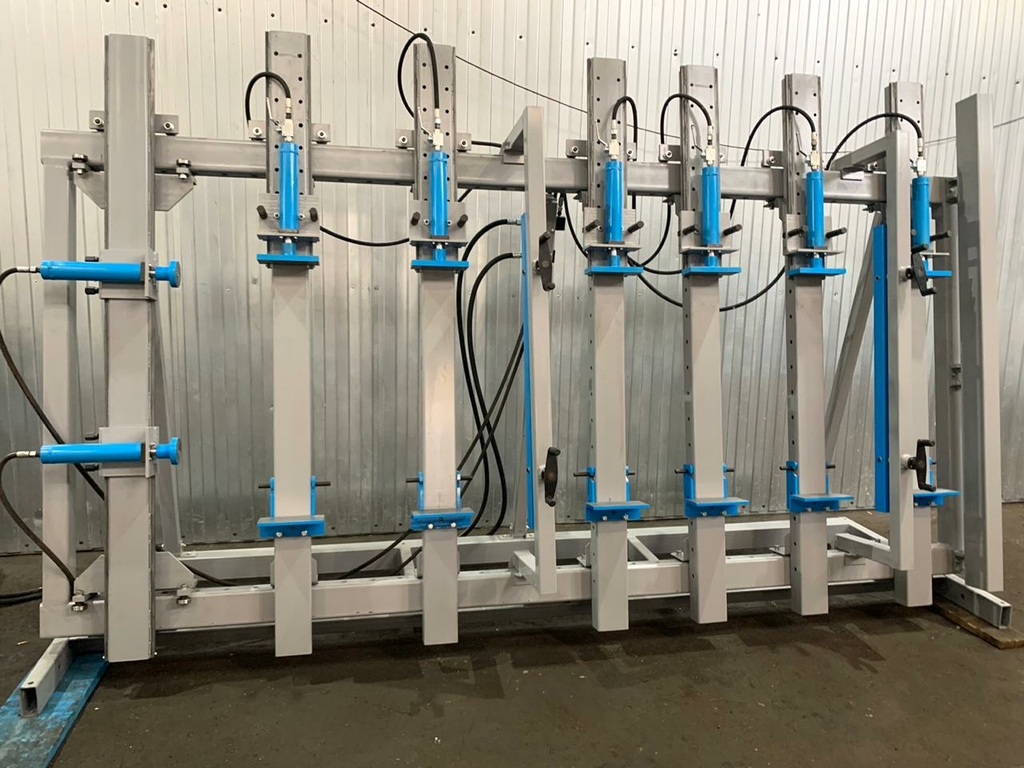

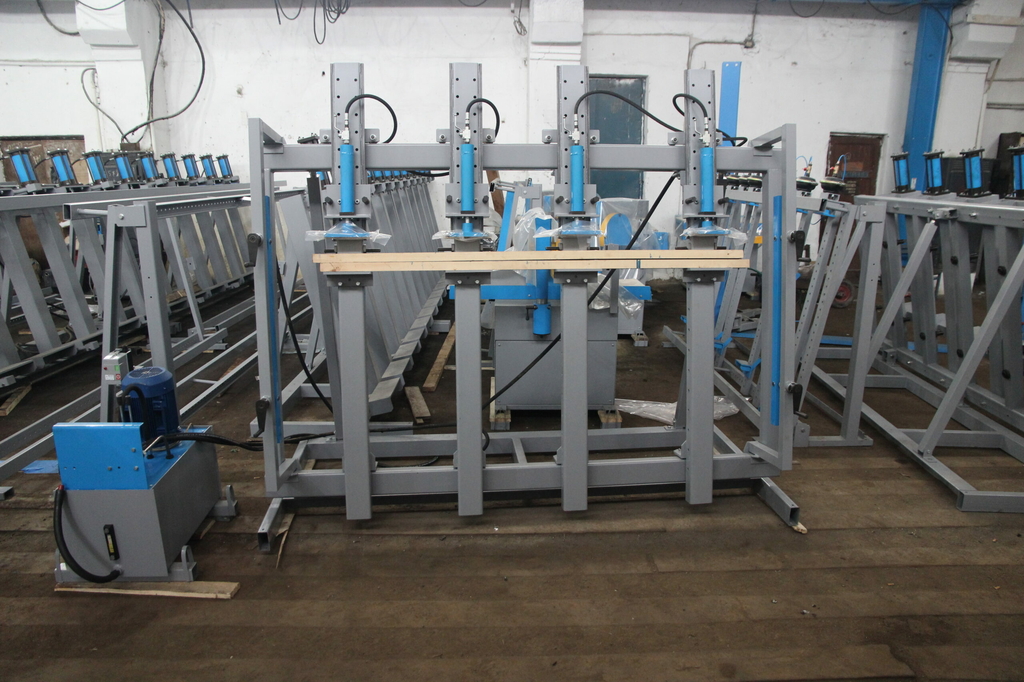

Конструктивные особенности ваймы сборочной гидравлической вг1830б
 |
Прочная сварная конструкция, изготовленная из толстостенного профиля замкнутого сечения, гарантирует устойчивую работу ваймы при больших нагрузках. |
 |
В стандартной комплектации оснащается тремя вертикальными, двумя горизонтальными прессующими блоками и две фронтальные балки с ручным прижимом. Горизонтальные передвижные прессующие блоки расположены на вертикальной передвижной балке. |
 |
Гидроцилиндры и опоры вертикальных прессующих блоков регулируются по высоте. Данная конструкция позволяет оперативно изменять размер зоны прессования. |
 |
Управление работой гидроцилиндров (включая регулировку давления гидростанции) производится раздельно для горизонтальной и вертикальной групп. Цилиндр среднего вертикального прессующего блока при необходимости отключается. |
 |
Используются гидрокомпоненты ведущих европейских производителей. |
 |
Схема сборки
|
 |

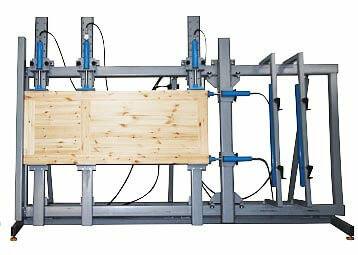

Получаемые изделия
|
Технические характеристики ваймы сборочной гидравлической вг1830б
| Максимальный размер зоны прессования, мм |
3000 × 1800 × 100 |
|
| Вертикальные прессующие блоки, шт |
3 |
| Горизонтальные прессующие блоки, шт |
2 |
| Фронтальные балки с ручным прижимом, шт |
— |
| Ход гидроцилиндров, мм |
150 |
| Диаметр гидроцилиндра, мм |
50 |
| Максимальное давление цилиндра, кг |
4000 (рекомендуемое до 1000 кг) |
| Максимальное давление гидростанции, бар |
210 (рекомендуемое 50 бар) |
| Установленная мощность гидростанции, квт |
2,2 |
| Габаритные размеры, мм |
3600 × 1170 × 2200 |
|
| Масса, кг |
600 |
|
| Срок изготовления |
В наличии |
| Условия поставки |
100 % предоплата |
Цена на вайму серии вг
| Артикул |
Цена руб. |
| Вайма гидравлическая вг1830 |
550’000 |
| Вайма гидравлическая вг2030 |
580’000 |
| Дополнительный вертикальный гидравлический прижим вг1830б |
50’000 |
| Дополнительный вертикальный гидравлический прижим вг2030б |
55’000 |
