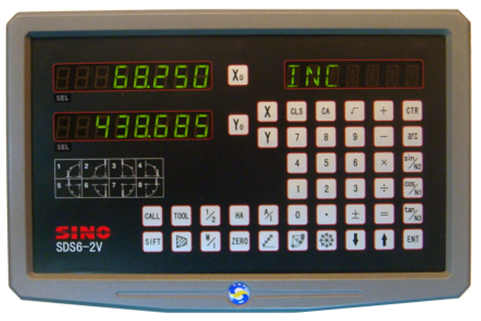

Устройство цифровой индикации DRO SINO SDS6-2V на 2 оси
Устройство цифровой индикации DRO SINO SDS6-2V предназначено для точного измерения расстояний и перемещений на промышленном оборудовании.
Сферы применения:
Это устройство идеально подходит для использования в металлообрабатывающих станках, фрезерных станках, токарных станках и другом промышленном оборудовании, где требуется высокая точность измерений.
Не упустите возможность приобрести устройство цифровой индикации DRO SINO SDS6-2V на 2 оси по выгодной цене прямо сейчас!
Устройство цифровой индикации SDS6-2V с отображением координат двух осей. Яркий дисплей. Возможность выбора типа станка - токарный, фрезерный, шлифовальный.
Устройство цифровой индикации (УЦИ) предназначено для обработки электрических сигналов поступающих от оптоэлектронных преобразователей линейных перемещений (оптических линеек и осуществляет визуализацию на цифровом табло полученной информации, а также оказывает помощь в выполнение операций обработки.
Основное назначение устройства цифровой индикации (УЦИ), это отображение координат перемещающихся осей на станках. При использовании УЦИ повышается точность изготовления и понижается процент брака, за счёт наличия индикации непосредственного положения исполнительного механизма, при этом не нужно делать поправку на люфты, и проводить расчёты перевода делений шкалы лимба на реально получаемый размер.
Современные устройства цифровой индикации имеют ряд дополнительных функций:
- Функция расчета радиуса дуги окружности.
- Сверление отверстий вдоль наклонной линии.
- Функция 200 вспомогательных точек исходного положения.
- Функция деления окружности на равные дуги.
- Обработка угловой поверхности.
- Обработка прямоугольного внутреннего паза.
- Выход в ноль.
- Функция калькулятора.
- Коррекция на диаметр инструмента.
- Функция цифрового фильтра.
- Функция памяти 200 инструментов.
- Функция измерения для конуса.
- Перевод размеров (мм- дюймы, угловые-линейные и т.д.).
Преимущества товара:
- Легкость установки и настройки
- Надежность и долговечность
- Удобство в использовании
Особенности товара:
- Две оси для измерения
- Яркий и четкий дисплей
Технические характеристики SDS6-2V |
|
|---|---|
| Характеристика | Значение |
| Количество осей | 2 |
| Дискретность измерения, мкм | подключаются линейки с дискр. 0,5; 1, 5, 10 мкм |
| Диапазон измеряемых длин, мм | 9999 |
| Тип выходного сигнала | TTL |
| Референтная точка | - |
| Длина кабеля (стандарт), м | 1 (питание) |
| Электропитание, В | 100~220 В |
| *примечание | Поддерживаются как линейные так и круговые энкодеры |
| Габаритные размеры, мм | 298х184х50 ** |
| Габаритные размеры упаковки ДхШхВ, мм | 350х150х250 |
| Вес SINO SDS6-2V упаковки, кг | 3,5 |
| Применение | *обычно применяется для токарных станков, реже для фрезерных и расточных |
| Примечание габаритов | ** без учета размеров кронштейна и пылезащитного кожуха |
Базовая комплектация
- УЦИ на 2 оси
- Фиксаторы -уголки - 2 шт
Опции
- Кронштейн для крепления устройства индикации к станку
- Монтаж УЦИ и оптических линеек на станке Заказчика
