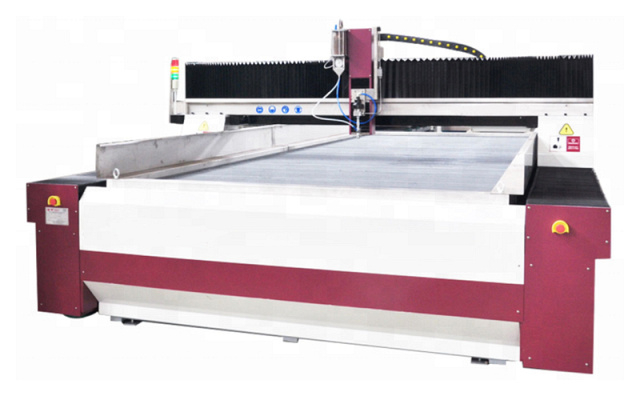

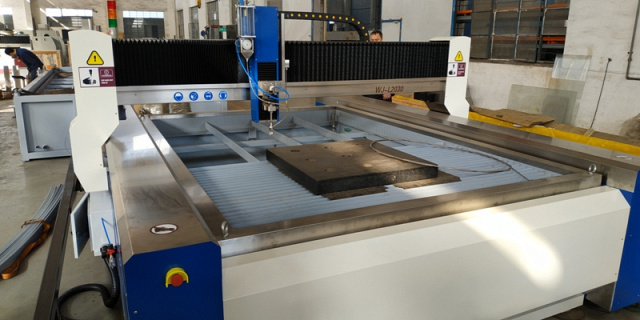

Установка гидроабразивной резки с ЧПУ IRONMAC НВД 420 МПа (37 кВт)
(голосов 0)
Артикул: 8960318nvd_420_mpa_37_kvt Код товара: 105151
На складе: много
Станок гидроабразивной резки с ЧПУ предназначен для раскроя листового материала, обработки труб и других видов деталей из различных материалов. Обработка производиться как струей чистой воды таких материалов как пластик, резина, изоляционные материалы, так и струёй с абразивом для обработки высоколегированной стали, титана, сплавов меди и алюминия, бронированного и акрилового стекла, камня. Оборудование гидроабразивного раскроя применяется во всех отраслях машиностроительной индустрии, авиационно-космической промышленности и т.д.
Область применения IRONMAC
Оборудование гидроабразивного раскроя применяется во всех отраслях машиностроительной индустрии, авиационно-космической промышленности и т.д. Получаемые изделия
Конструктивные особенности IRONMAC
 |
5-ти осевая режущая голова 3D Автоматическая компенсация конусности. ПО IGEMS для 3D-моделирования: |
 |
Пульт дистанционного управления с микро-шагом |
 |

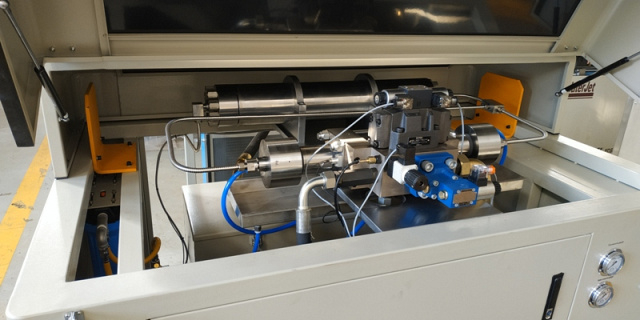

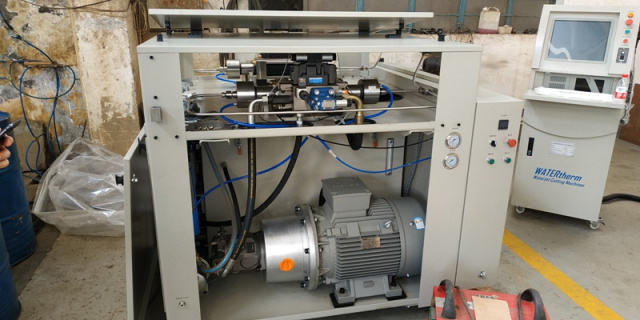

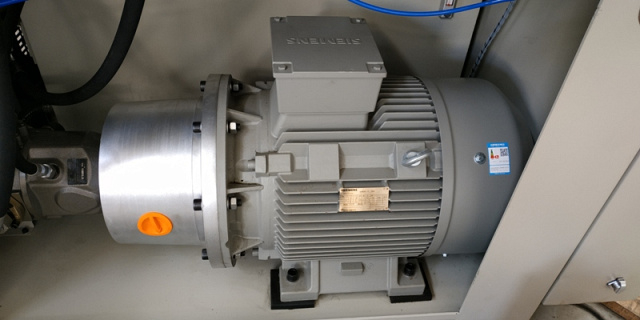

Насос высокого давления (серводвигатель) - Понижение рабочей температуры масляного контура на 15%; - Понижение уровня шума на 50% (< 73 Дб). |
Комплектация IRONMAC
Стандартная
 |
Состав |
 |
Станина Выполнена из термообработанной стали. Усиленная конструкция станины для максимальной прочности и жесткости, гарантирует высокое сопротивление против сгибания, кручения и вибраций. Применение независимой ванны полностью исключает деформации и напряжения. |
 |
Направляющие станины Защищены международным патентом, исключает так называемый «эффекта увода», который приводит к неконтролируемому перемещению. Линейная направляющая – HIWIN (Тайвань). |
 |
Привод станка Шарико-винтовая пара или рейка-шестерня, производства Германия или Тайвань. Серводвигатели YASKAWA (Япония). Автоматическая система смазки. |
 |
Опорный элементы В виде решеток, сменных полос или труб надежно закреплены в резервуаре для резки, для обеспечения максимальной стабильности. На опорных элементах располагаются несущие решетки, на которых размещается обрабатываемая заготовка (лист). Максимальная нагрузка в пределах 600…2000 кг/м². |
 |
Портал Защищена двойными кожухами, усиленная ребрами жесткости. Система управления– NAIKY (NC Studio V10-Русский) содержит в себе функции управляющей программы и CAD/CAM, при трех осевом раскрое, а так же с добавлением компенсации конусности. Так же возможна комплектация ПО IGEMS с дополнительной функцией пяти осевого раскроя. Дополнительные возможности по автораскладке и логистике обработки деталей (расчет оптимальной скорости реза). |
 |
Стойка ЧПУ Промышленный компьютер влаго и пыле защищенный, 17" ЖК-дисплей, жесткий диск с памятью 80 Гб, функция имитации линии резки на дисплее, функция автоматического контроля над перемещением за пределы, функция возвращения в начальную точку и автоматическое торможение и многое другое. Возможность программирования и создание чертежей со стойки оператора. Удаленное подключение. |
 |

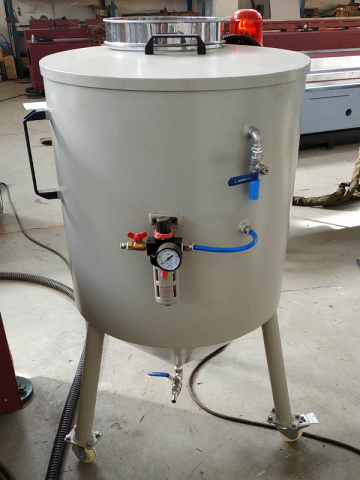

Бункер, питатель Система подачи абразива автоматическая с контролем уровня. Объем 170 кг. |
 |
3-х осевая режущая голова Традиционный раскрой по трем направлениям. |
 |

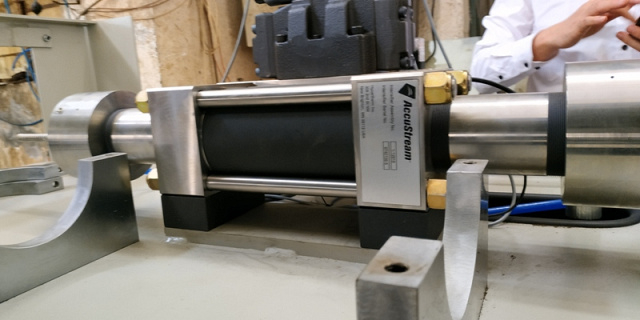

Мультипликатор Оригинал Accustream, подтвержден сертификатом происхождения. |
 |

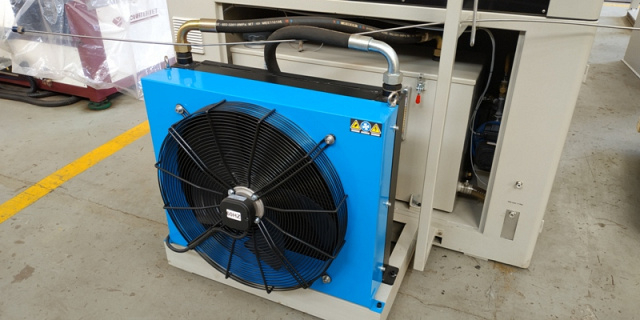

Система охлаждения Насоса высокого давления - воздушное. |
Дополнительная
 |
Система очистки шлама На все размеры столов. |
 |
Многорезцовые головки От 2-х до 6-ти единиц. |
 |
Сверлильный модуль От 1-го до 6-ти. |
 |
Гидравлический загрузчик На все размеры столов. |
 |
Система умягчения воды После теста воды у заказчика. |
 |
Усилители станка (НВД) Плунжер «керамика». |
 |
ЗИП на 2400 часов (2 года работы) Интенсивность работы 8 часов в сутки. |
| 6-я ось Обработка труб и цилиндрических поверхностей. |
Технические характеристики IRONMAC
| Характеристика | Значение |
|---|---|
| Ось X, мм | 3000 / 6000 |
| Ось Y, мм | 1500 / 2000 |
| Ось Z, мм | 150 - 500 |
| Ванна | Совмещенная или независимая |
| Количество осей, шт. | 3 + 1 |
| Точность позиционирования, мм | ± 0,02 |
| Скорость резания, м/мин | 0 - 30 |
| Рабочий стол, мм | 800 х 800 / 1300 х 1300 / 1500 х 2000 / 1500 х 2500 / 3000 х 1500 / 3000 х 2000 / 4000 х 2000 / 2000 х 6000 / 2000 х 12 000 |
| Исполнение | портального типа |
| Тип привода | ШВП |
| Макс. рабочее давление, МПа | 420 |
| Рабочее давление, МПа | 370 - 390 |
| Расход воды, л/мин | 3,8 |
| Мощность электродвигателя, кВт | 37 |
| Диаметр сопла, мм | 0,33 |
| Охлаждение | Воздушное, водяное (при T > 35° в помещении) |
| Длина, мм | 1850 |
| Ширина, мм | 1250 |
| Высота, мм | 1600 |
