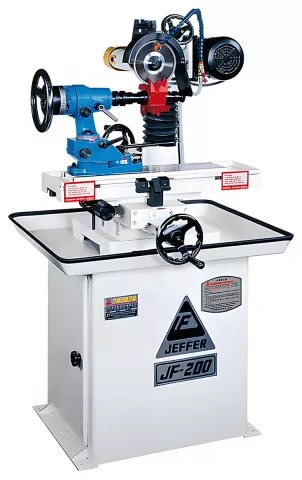

Универсальный заточной станок JEFFER JF-200
(голосов 0)
Артикул: pri29121 Код товара: 108188
На складе: много
Станок предназначен для заточки многозубого режущего инструмента применяемого в деревообработке и металлообработке – дисковые пилы, насадные фрезы, строгальные головки, концевой инструмент (хвостовые фрезы и сверла).
Область применения:
Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, где применяются – насадные фрезы, строгальные головки, дисковые пилы, концевой инструмент (хвостовые фрезы и сверла).
Также станок рекомендуется для сервисных центров по заточке режущего инструмента.
Тип затачиваемого инструмента:
Конструктивные особенности JEFFER JF-200
 |
НАДЕЖНАЯ МАССИВНАЯ СТАНИНА Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента Благодаря высокой массе станка не требуется фундамент для его установки |
 |
ЛИНЕЙНЫЕ ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ Линейные призматические направляющие изготовлены из высокопрочных износостойких сталей Обеспечивают плавность хода рабочего стола и, следовательно, высокую точность заточки (отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м |
 |
ПЕРЕМЕЩЕНИЕ КАРЕТКИ Перемещение рабочего стола (каретки) осуществляется за счет передачи шестерня-зубчатая рейка:
Ход стола регулируется при помощи подпружиненных упоров - это значительно экономит время заточки и увеличивает производительность станка. |
 |
ОГРАНИЧИТЕЛИ КАРЕТКИ Ограничители хода рабочего стола (каретки) представляют собой подпружиненные упоры, регулируемые по всей длине рабочего стола – это значительно экономит время заточки и увеличивает производительность станка |
 |
НАСТРОЙКА СЪЕМА Поперечное перемещение заточного узла осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани, и как следствие увеличивается ресурс затачиваемого инструмента Минимальная величина съема материала с изношенной грани инструмента равна 0,02 мм |
 |

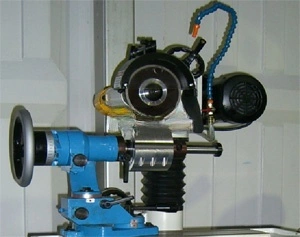

НАСЕЧНЫЕ ЛИМБЫ Делительная головка оснащена высокоточными насеченными лимбами и имеет 2 типа настройки на угол заточки – дискретную (с фиксированным шагом 15 градусов) и бесступенчатую (по шкале на определенный угол) Особенность конструкции оправки (консольная) допускает заточку насадного инструмента с максимальной длиной не более 150 мм. Для заточки тяжелого насадного инструмента (длиной свыше 150 мм) применяется оправка с задним поддерживающим центром |
 |

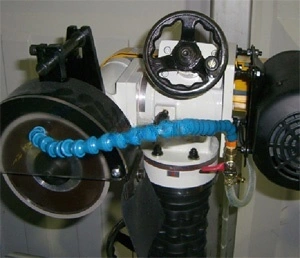

МАХОВИК Наклон, поворот и подъем заточного узла осуществляется по шкале при помощи маховика, что делает удобным процесс настройки станка перед заточкой Заданное положение заточного узла устанавливается при помощи фиксаторов Подъем заточного узла осуществляется при помощи маховика за счет передачи винт-гайка, что гарантирует точность настройки станка перед заточкой Подвижная часть механизма подъема заточного узла защищена гофрокожухом, предотвращающим попадание абразивной пыли в смазывающиеся его части |
 |

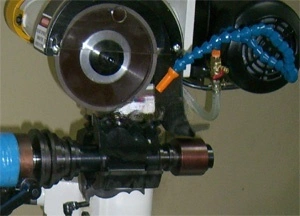

СИСТЕМА ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (СОЖ) Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника |
 |
БАК ДЛЯ СОЖ Выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость |
Технические характеристики станка JEFFER JF-200
| Общие характеристики | |
| Диаметр круглых пил, мм | 90 - 700 |
| Макс. ход рабочего стола, мм | 260 |
| Диаметр хвостовика концевого инструмента, мм | 3 - 20 |
| Макс. длина инструмента, мм | 230 |
| Макс. наружный диаметр насадного инструмента, мм | 230 |
| Диаметр устанавливаемых пил, мм | 500 |
| Макс. размер насадных фрез, мм | 230 х 230 |
| Макс. размеры плоских ножей (L x B), мм | 200 х 40 |
| Макс. диаметр шлифовального круга, мм | 150 |
| Размеры алмазного шлифовального круга, мм | 150 х 16 |
| Частота вращения шлифовального круга, об/мин | 4600 |
| Напряжение питающей сети, В | 380 |
| Мощность узлов | |
| Мощность электродвигателя шлифовального круга, кВт | 0.76 |
| Мощность (общая), кВт | 0.76 |
| Габаритные размеры | |
| Длина, мм | 870 |
| Ширина, мм | 890 |
| Высота, мм | 1370 |
| Вес, кг | 300 |
