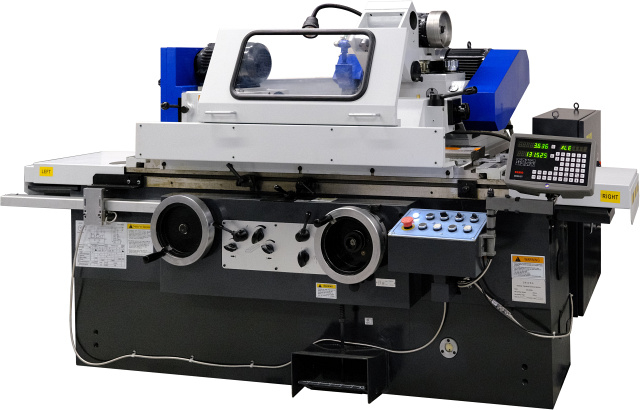

Универсальные круглошлифовальные станки UNIVEQ UGU 20
Станки данной серии предназначены для круглого наружного и внутреннего шлифования цилиндрических и конических поверхностей, а также шлифования торцевых поверхностей. Процесс шлифования осуществляется как в центрах, так и в зажимных патронах.
Варианты управления:
- Станки серии H управляются вручную;
- Станки серии HA могут работать в полуавтоматическом режиме на врезном или продольном шлифовании;
- Для станков серии HA функции шлифования и последовательность действий контролируется через программируемый логический контроллер (PLC).
Точность обработки соответствует европейским стандартам для круглошлифовальных станков.
Станки данной серии применяются на металлообрабатывающих предприятиях со средним и мелкосерийным выпуском деталей для автомобильной, авиационной, космической промышленности, судостроения, а также производств, работающих в области энергетики, точного машиностроения и приборостроения.
Помимо этого, станок найдет широкое применение для инструментальных производств и предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервис-центры по изготовлению и обслуживанию инструмента и др.).
Инструментальное производство
Аэрокосмическая промышленность
Преимущества UNIVEQ UGU 20
- Шпиндель 10 000 об/мин
- Ручной, полуавтоматический и автоматический режим управления
- Чугунная литая станина массой от 3 тонн
- Поворотный стол
Конструктивные особенности UNIVEQ UGU 20
 |

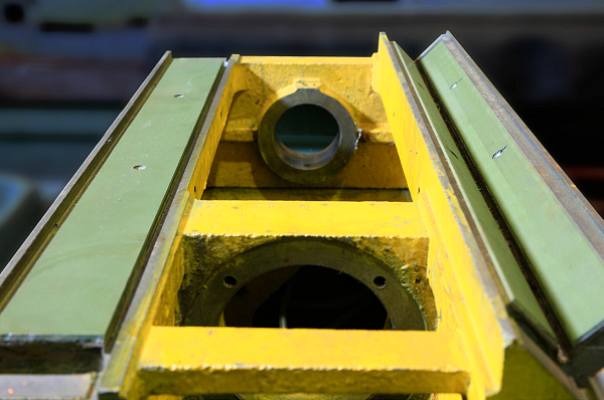

Чугунная массивная литая станина Обеспечивает необходимую жесткость, виброустойчивость и надежность станка во время работы, что гарантирует постоянство показателей точности на протяжении всего срока эксплуатации станка.Благодаря высокой массе станка не требуется специальный фундамент для его установки.Масса станка в зависимости от модели от 3 тонн. |
 |
Рабочий стол и шлифовальный узел Перемещаются по направляющим за счет масляной «подушки», предотвращающей контакт металла с металлом.Поверхность направляющих покрыта специальным износостойким полимерным материалом, который не только снижает износ, но и обеспечивает плавность перемещения стола на низких скоростях подачи.Стол может поворачиваться на небольшой угол по часовой стрелке и против часовой стрелки, за счет чего появляется возможность шлифования длинных конусных деталей.При перемещении в крайние положения стол всегда находится на станине для исключения перекосов детали. |
 |

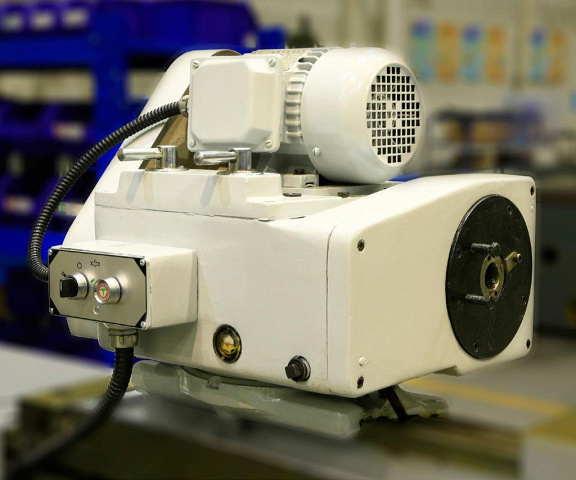

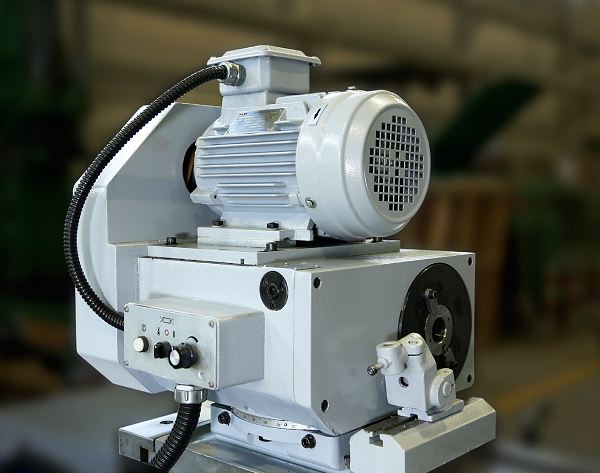

Передняя бабка Имеет несколько частот вращения и регулируется посредством перекидывания ремня. Опционально станок можно оснастить инвертером для возможности плавной регулировки частоты вращения бабки.Шпиндель бабки установлен на высокоточных подшипниках. Бабка имеет возможность поворота на угол до 90° против часовой стрелки и до 30° по часовой стрелке. Сальник и защитное ограждение предотвращают попадание охлаждающей жидкости и грязи внутрь бабки. |
 |
Центральная рукоятка на передней панели станка Отвечает как за продольное, так и за поперечное перемещение узлов станка, что делает работу на станке более удобной и безопасной. |
 |
Шпиндель шлифовального круга Установлен на масляных подшипниках скольжения с обеспечением подачи масла под давлением.За счет чего на поверхности подшипника образуется масляная пленка, которая предотвращает износ подшипника и вала, а так же способствует высокой точности обработки с минимальным биением шпинделя.При производстве шпинделя используется хром-молибденовый сплав марки 30CrMOALA, упрочненный до твердости HRC60. |
Комплектация UNIVEQ UGU 20
 |
Бак СОЖ |
 |
Фильтр |
 |
Приспособление для правки шлифовальных кругов |
 |
Шлифовальный круг с фланцем |
 |
Стенд для балансировки круга |
 |
Балансировочная оправка |
 |
Регулировочные блоки для выставления станка по уровню |
 |
Центры (левый и правый) |
 |
Поводки для наружного шлифования |
 |
Ключ |
 |
Гайка для снятия шлифовального круга |
 |
Полиуретановые приводные ремни |
 |
Сальник |
 |
Собачка |
 |
3-х кулачковый патрон |
 |
Шпиндель узла внутреннего шлифования |
 |
Удлинители оправок для внутреннего шлифования |
 |
Оправки для внутреннего шлифования |
 |
Ролики для шпинделя внутреннего шлифования |
 |
Винт для снятия роликов |
 |
Шлифовальные круги для внутреннего шлифования |
 |
Ремень плоский для привода шпинделя внутреннего шлифования |
 |
Сопло для подачи СОЖ при внутреннем шлифовании |
 |
Щиток для защиты от разбрызгивания СОЖ при внутреннем шлифовании |
 |
Ключ |
