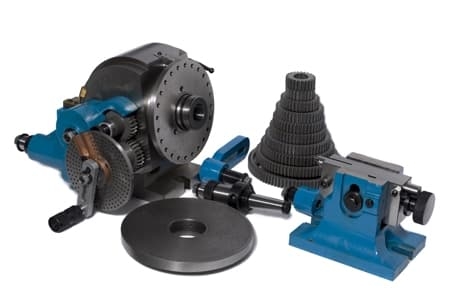

Универсальная делительная головка УДГ-Д-200
Описание универсальных делительных головок модели УДГ-Д-200:
Универсальная делительная головка УДГ-Д-200 - неотъемлемая принадлежность фрезерного станка. Как и к станкам, к делительным головкам предъявляются требования по обеспечению высокой точности, простоты использования и обслуживания, долговечности.
По стандарту принят ряд универсальных делительных головок из шести типоразмеров; 160, 200, 250, 320. 400 и 500 мм. Универсальные головки используются для комплектации фрезерных станков отечественного производства и зарубежных.
Каждому размеру станка (по ширине стола) должен соответствовать определенный типоразмер делительной головки. Так, к консольным фрезерным станкам с шириной столе 320 мм, рекомендуется делительная головка с наибольшим диаметром обрабатываемой заготовки D = 250 мм, а к фрезерным стайкам с шириной стола 400 мм - делительная головка УГД-Д-320 и т. д
С помощью универсальной делительной головки УДГ можно производить следущие операции:
- непосредственное деление окружности на 2, 3, 4, 6, 8, 12 и 24 части;
- простое деление окружности на число частей от 2 до 2160 с интервалами;
- дифференциальное деление окружности на число частей от 43 до 400 без интервалов;
- фрезерование винтовых канавок с шагом от 25 до 3070 мм;
- различные работы на фрезерных станках, связанные с делением окружности на неравные части (в градусах) ;
- различные работы на сверлильных и расточных станках, связанные с делением окружности на части, а также различные разметочные работы
|
Наименование параметра |
УДГ-Д-200, УДГ-Д-200А |
|
|
Наибольший диаметр обрабатываемой детали, мм |
200 |
|
|
Угол поворота шпинделя в |
вниз от линии центров |
5 |
|
вертикальной плоскости не менее, гр |
вверх от линии центров |
95 |
|
Конус шпинделя |
Морзе 3 |
|
|
Высота центров, мм |
105 |
|
|
Резьба рабочего конца шпинделя, мм |
М39х3 |
|
|
Диаметр отверстия шпинделя, мм |
20,2 |
|
|
Передаточное отношение червячной передачи |
1:40 |
|
|
Посадочный диаметр сменных шестерен |
20f9 |
|
|
Число отверстий делительного диска: |
||
|
на одной стороне |
16, 17, 19, 21, 23, 29, 30, 31 |
|
|
на другой стороне |
33, 37, 39, 41, 43, 47, 49, 54 |
|
|
Диаметр самоцентрирующегося патрона, мм |
125 |
|
|
Цена деления лимба непосредственного деления |
15 |
|
|
Ширина направляющих шпонок, мм |
14 |
|
|
Габаритные размеры основания |
260х180 |
|
|
Модуль сменных шестерен |
1,5 |
|
|
Число зубьев сменных шестерен |
25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100 |
|
|
Расстояние от основания до торца шпинделя |
235 |
|
|
в его вертикальном положении, мм |
||
|
Габаритные размеры основания делительной головки |
260x180 |
|
|
Вес, кг |
50 |
|
