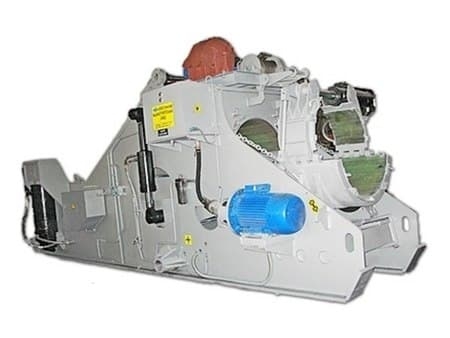

Трубогибы гидравлические ГТ1022

Базовой частью станка служит пространственная сварная рама, состоящая из плоских боковин, соединенных между собой траверсами верхней и нижней, поперечиной и балкой гибочных цилиндров.
К нижней части боковин трубогибочной машины приварены полозья, облегчающие перемещение станка по строительной или монтажной площадке при демонтированном ходе. При благоприятных дорожных условиях, если часты перемещения станка по трассе на небольшие расстояния, его устанавливают на ход.
Ложемент упора и гибочный ложемент имеют рабочие поверхности, выполненные в виде полуцилиндрических желобов, радиус которых незначительно (на 2%) превышает радиус поперечного сечения изгибаемой трубы. Гибочный ложемент подвешен на раме станка посредством 2-х поджимных и 2-х гибочных гидроцилиндров, чем обеспечивается его рабочее движение в плоскости гибки трубы.
Перемещение и фиксация в рабочем положении ложемента упора производится клиновым механизмом.
Башмак, выполненный в виде вкладыша, съемным, имеет тороидную рабочую поверхность и подвешен к верхней траверсе рамы. Он является лекалом, по которому труба формируется при гибке.
Станок оборудован специальным механизмом, уменьшающим деформацию трубы на упоре, который включает два захвата, приводимые гидроцилиндром.
Для облегчения протаскивания трубы через станок на раме установлены опорные ролики.
Труба передвигается лебедкой, установленной на верхней траверсе рамы. Лебедка приводится во вращение электрическим двигателем через цилиндрический редуктор. На конце троса лебедки находится крюк, который накидывается на торец трубы сверху.
Гидросистема станка обеспечивает работу исполнительных механизмов: цилиндров клина, захватов, гибочного ложемента, а также дорна. Гидронасосы приводятся во вращение от асинхронных электродвигателей.
