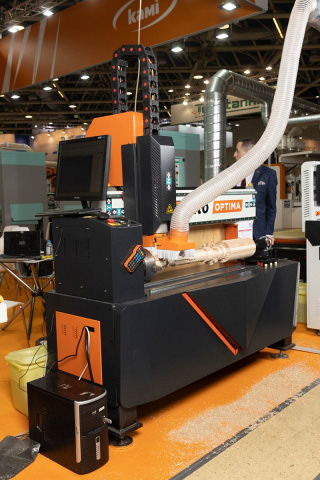

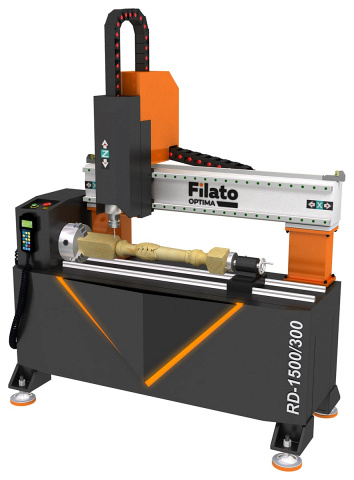

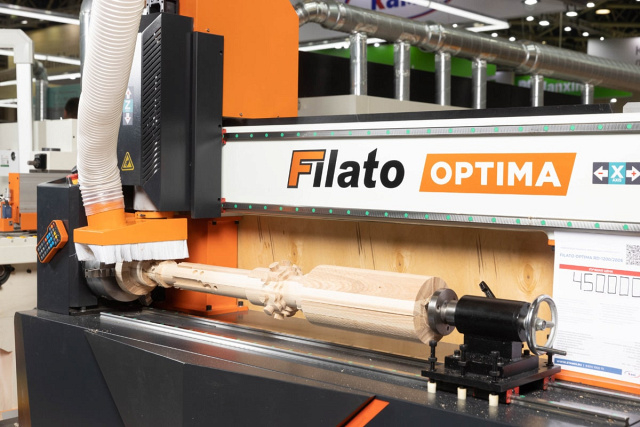

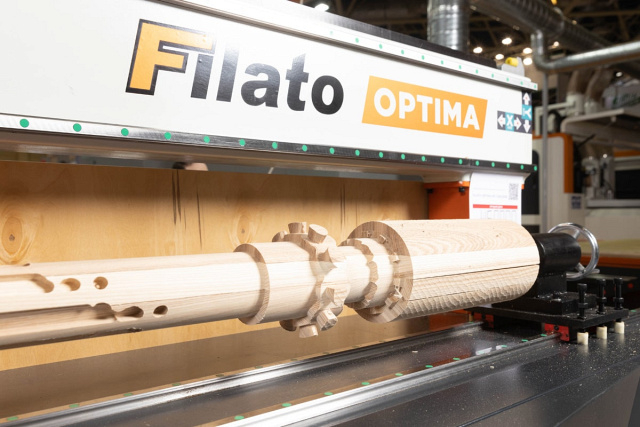

Трёхосевой токарно-фрезерный станок с ЧПУ Filato RD-1500/300E
(голосов 0)
Артикул: 9488988rd_1500_300e Код товара: 107011
На складе: 1

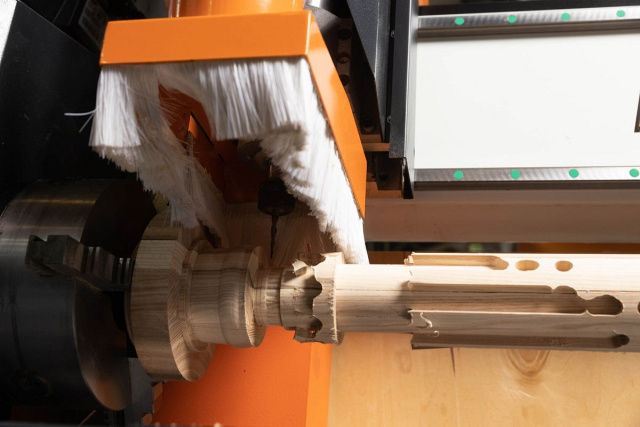

Компактный одношпиндельный 3-х осевой токарно-фрезерный станок с числовым программным управлением предназначен для высококачественной фрезеровки фигурных балясин и других разнообразных тел вращения с возможностью нанесения различных объемных гравировок, а также элементов художественной резьбы.
ОБЛАСТЬ ПРИМЕНЕНИЯ Filato RD-1500/300E
Изготовление фигурных симметричных элементов лестниц, балясин различного диаметра с элементами сложной художественной резьбы из древесины твердых лиственных пород, ножек табуретов, столов и стульев, рукояток холодного оружия и прочих элементов декоративно-сувенирной продукции.
Получаемые изделия Filato RD-1500/300E
СХЕМА ОБРАБОТКИ Filato RD-1500/300E
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Filato RD-1500/300E
 |

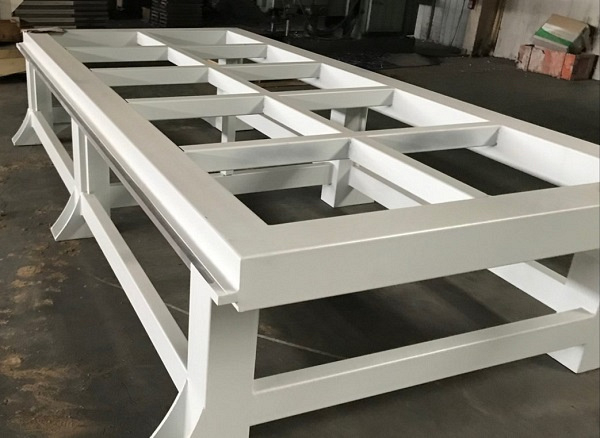

Цельносварная стальная станина Изготовлена из стальных труб прямоугольного сечения, обеспечивает достаточную степень жесткости конструкции станка и хорошую устойчивость к статическим и динамическим нагрузкам. Геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ, что дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров. |
 |
Стальной портал Изготовлен из стальных труб прямоугольного сечения и усилен дополнительными ребрами жесткости внутри. Конструкция портала что обеспечивает высокую степень жесткости, устойчивость к статическим и динамическим нагрузкам. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки порталов за одну установку на металлообрабатывающих центрах с ЧПУ. В отличии от легких алюминиевых порталов, портал изготовленный из стали обеспечивает получение гарантированно высокой точности и качество при обработке заготовок практически из любых материалов на предельно возможных максимальных скоростях обработки. |
 |
Стальные опоры портала Портал установлен на мощные стальные опоры, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям. Широкая опорная площадка имеет большую площадь контакта, что позволяет значительно увеличить нагрузочные показатели станка, без потери качества обработки. |
 |

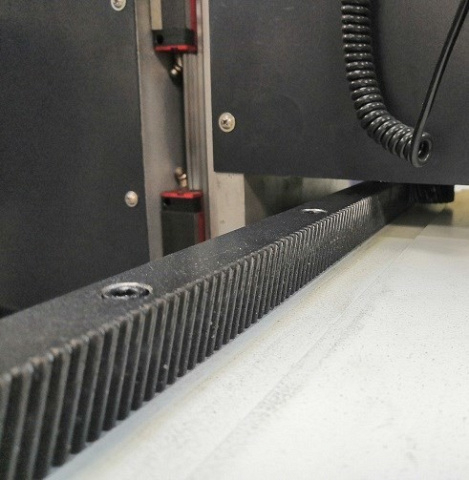

Косозубые передачи шестерня–рейка по осям X–Y В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением. |
 |

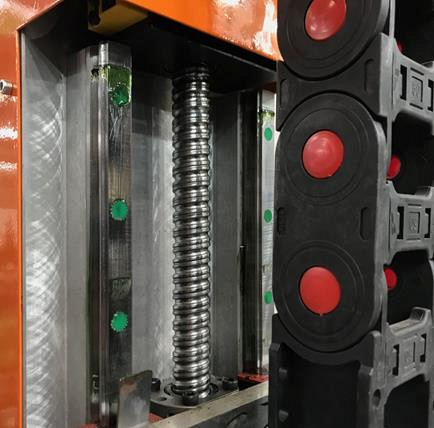

Скоростная шарико-винтовая передача по оси Z Данная передача обеспечивает линейное передвижение привода, преобразуя вращение электродвигателя в поступательное движение шпиндельной площадки. Так как при обработке наиболее нагруженной осью считается именной ось Z, то применения ШВП обеспечивает крайне малое трение элементов, а это в свою очередь предохраняет узел от быстрого износа и существенного снижения КПД, а также от нагрева трущихся элементов во время работы. |
 |
Высокоточные призматические направляющие с подпшипниками по осям X / Z Перемещение шпиндельной площадки вдоль портала (ось X) и перпендикулярно порталу (ось Z) осуществляется по высокоточным призматическим направляющим. Тем самым достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
 |
Система управления станком Для управления работой станка установлена система управления WEIHONG (NC-STUDIO HANDLE CONTROL SYSTEM NK105 VERSION) c эргономичным пультом управления, предназначенным для управления станком в ручном режиме. Система широко известна для многих пользователей по всему миру, проста и удобна в эксплуатации и позволяет загружать программы обработки непосредственно с флэш-носителей не используя специально установленный компьютер. |
 |
NC-studio. система управления станком (*толькой для версии «е») Для управления работой станка установлена система-симулятор стойки ЧПУ в комплекте с контроллером, кабелем и платой управления. Программное обеспечение NC-Studio установленное на компьютер при помощи контроллера визуализирует и обеспечивает автоматический контроль высокосортной обработки. Система использует стандартные G-коды, что позволяет создавать программы обработки используя различные популярные программные продукты. |
 |
Промышленный электрошпиндель с жидкостным охлаждением (3,2 кВт - 24 000 об/мин) Конструкция данного шпинделя создана таким образом, чтобы тепло, выделяемое при его работе, отводилось посредством жидкостного теплоносителя. В качестве охлаждающей жидкости может быть вода или другие жидкости (антифриз, тосол). Частота вращения (24 000 об/мин) и мощность (3,2 кВт) дает возможность осуществлять обработку деталей из древесины твердых пород, кости, пластика, и других материалов. Замена инструмента в шпинделе осуществляется вручную при помощи специального ключа. |
 |
Циркуляционный насос для охлаждения электрошпинделя Для создания принудительной циркуляции жидкости охлаждения используется циркуляционный насос поставляемый в комплекте со станком. Насос, прокачивая охлаждающую жидкость через герметичный контур охлаждения шпинделя, поддерживает необходимый уровень рабочей температуры, тем самым предотвращая пагубное воздействие тепловых нагрузок и последующий выход из строя самого шпинделя. |
 |
Частотный преобразователь Для возможности плавного изменения частоты вращения электрошпинделя на каждый станок устанавливается частотный преобразователь (инвертер). Диапазон регулировки оборотов: 0 - 24 000 об/мин. |
 |
Шаговые электродвигатели Установленные на каждом узле для перемещения по всем осям, обеспечивают точное позициониро- вание портала и шпинделя в соответствии с заданной программой. Крутящий момент от электродвигателя на ведущие шестерни, а также на ШВП передаётся посредством ременного редуктора, который в свою очередь обеспечивает необходимы коэффициент редукции и необходимое усилие. |
 |
Степдрайверы Для управления шаговыми электродвигателями по осям X-Z и двигателем оси вращения установленные специализированные индивидуальные блоки управления (степдрайверы). Они преобразуют полученный сигнал от системы ЧПУ и передают импульсы непосредственно на шаговый электродвигатель. Данный станок укомплектован надежными степдрайверами компании «Leadshine». |
 |

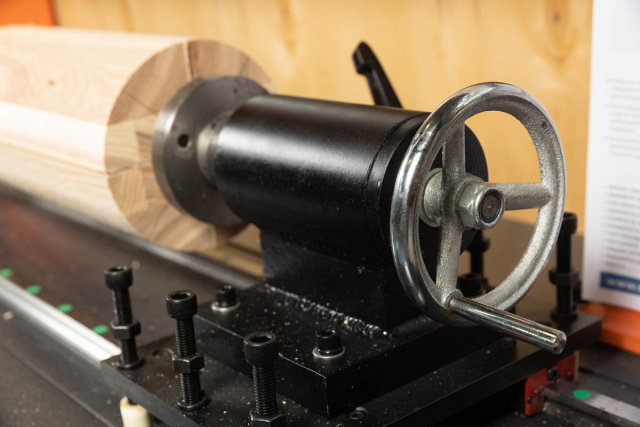

Управляемая ось вращения Комплектуется приводным трёхкулачковым патроном и регулируемой задней бабкой. Задняя бабка имеет фиксирующую поверхность оснащенную шипами для надёжной фиксации заготовки и предотвращения её смещения при обработке. Перемещение задней бабки происходит вручную по линейным направляющим с фиксацией на заданном расстоянии. |
 |
Централизованная система смазки подшипников Для удобства регламентного обслуживания каждый станок комплектуется централизованной системой смазки линейных подшипников, это существенно сокращает время затрачиваемое на обслуживание и увеличивает производительность. |
 |
Защитные кабелеукладчики по осям X-Z Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), а также от чрезмерных изгибов силовых кабелей. Это увеличивает ресурс станка и повышает уровень электробезопасности на производстве. |
КОМПЛЕКТАЦИЯ Filato RD-1500/300E
Стандартная
- Электрошпиндель с жидкостной системой охлаждения и ручной заменой инструмента (гайка-цанга)
- Частотный преобразователь для плавного изменения оборотов электрошпинделя
- Система управления станком — Ручной пульт управления WEIHONG NK-105 (G2) *NC-studio для версии «E» (требуется системный блок, монитор, клавиатура и мышь)
- Централизованная смазка подшипников
Технические характеристики Filato RD-1500/300E
| Характеристика | Значение |
|---|---|
| ЦЕНА | 635 514 ₽ |
| ЦЕНА ПО АКЦИИ | 519 966 ₽ |
| Размер зоны обработки, мм | Ø 300 x 1500 |
| Перемещение по оси Z, мм | 300 |
| Тип рабочего стола | Трехкулачковый патрон и задняя бабка |
| Мощность шпинделя, кВт | 3,2 |
| Частота вращения шпинделя, об/мин | 0 - 24 000 |
| Тип охлаждения шпинделя | Жидкостное |
| Тип цанги | ER20 |
| Макс. посадочный диаметр инструмента, мм | 13 |
| Тип смены инструмента | Ручная |
| Тип передачи по осям X, Y | Шестерня, косозубая рейка |
| Тип передачи по оси Z | ШВП |
| Скорость рабочего хода, м/мин | 0 - 15* |
| Скорость холостого хода, м/мин | 0 - 25 |
| Тип электродвигателей | Шаговые |
| Тип датчика калибровки инструмента | Ручной |
| Система управления | NC studio |
| Макс. диаметр обработки | 300 |
| Макс. длина обработки, мм | 1500 |
| Диаметр патрубка аспирации, мм | 100 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 4,84 |
| Длина, мм | 2200 |
| Ширина, мм | 750 |
| Высота, мм | 1800 |
| Вес, кг | 730 |
