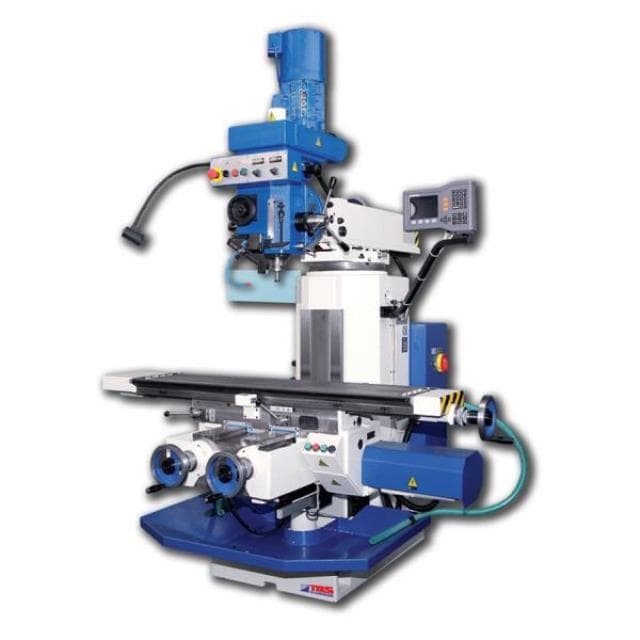

Инструментальный консольно-фрезерный станок TOS Olomouc FNK2-R
Инструментальный консольно-фрезерный станок TOS Olomouc FNK2-R
Добро пожаловать в мир промышленного оборудования от компании 'Невастанкомаш'! Мы представляем вам инструментальный консольно-фрезерный станок TOS Olomouc FNK2-R - надежное и высокоточное оборудование для вашего производства.
Преимущества:
- Высокая производительность и точность обработки
- Надежность и долгий срок службы
- Простота в управлении и обслуживании
- Широкий диапазон настроек для различных видов обработки
Особенности:
- Мощный и прочный механизм
- Подходит для обработки различных материалов, включая металл, пластик и дерево
- Интегрированная система охлаждения для предотвращения перегрева
- Компактный размер для экономии места в цехе
Назначение и сферы применения:
Инструментальный консольно-фрезерный станок TOS Olomouc FNK2-R идеально подходит для обработки деталей и заготовок в машиностроении, автомобильной промышленности, аэрокосмической отрасли и других областях, где требуется высокая точность и качество обработки.
Не упустите возможность улучшить производственные процессы и повысить эффективность вашего предприятия с помощью инструментального консольно-фрезерного станка TOS Olomouc FNK2-R от 'Невастанкомаш'!
Инструментальный консольно-фрезерный станок FNK2 R (регулировочный) – это универсальный станок, предназначенный для фрезерных, сверлильных и расточных операций на деталях весом до 200 кг во всех областях машиностроительного производства, главным образом в инструментальных цехах.
Хобот со шпиндельной бабкой можно перемещать по направляющим поворотной плиты и вращать вокруг ее вертикальной оси. Шпиндельная бабка со шпинделем, расположенным в телескопической пиноли, может вращаться в двух взаимно перпендикулярных плоскостях.
Диапазон оборотов шпинделя и рабочих подач позволяет эффективную обработку самых различных материалов инструментами из быстрорежущих сталей и твердых сплавов.
Технологические возможности станка расширяются благодаря использованию специальных принадлежностей из нашето широкого ассортимента.
Преимущества TOS Olomouc FNK2-R
- плавно регулируемые подачи во всех 3 осях с помощью частотного преобразователя
- плавно регулируемые обороты с помощью частотного преобразователя в двух ступенях
- шпиндель в выдвижной пиноли, приспособленный удобному сверлению
- большой подъем пиноли
- грубое, точное и машинное выдвижение пиноли
- любая установка шпинделя относительно обрабатываемой детали
- простое обслуживание
- централизованная смазка
- компактная компоновка станка
- современный дизайн и совершенная покраска поверхности станка специальными маслостойкими лаками
Технические характеристики TOS Olomouc FNK2-R
| Стол | Единица измерения | Параметры | |
| Размер рабочей поверхности | мм | 300 х 1300 | |
| Крепежные пазы — количество | шт | 5 | |
| — ширина и шаг | мм | 14 х 50 | |
| Грузоподъемность стола (max) | кг | 200 | |
| Подача одноступенчатая | плавно | ||
| Х, Y | мм/мин | 28-630 | |
| Z | мм/мин | 8,5-196 | |
| Подача двухступенчатая | 1 | 2 | |
| X, Y | мм/мин | 10-200 | 200-1000 |
| Z | мм/мин | марта.60 | 60-300 |
| Шпиндель | ISO 40 | ||
| Расстояние от оси шпинделя до направляющей балки | мм | 195 – 750 | |
| Диапазон оборотов – плавно | |||
| 1я ступень | Об/мин | 60-800 | |
| 2я ступень | Об/мин | 800-4000 | |
| Поворот шпинделя | |||
| В продольной плоскости стола | ±90° | ||
| В поперечной плоскости стола | ±45° | ||
| Поворот консоли | 360° | ||
| Мощность главного привода | кВт | 3 | |
| Выдвижение пиноли | мм | 127 | |
| Станок | |||
| Общая мощность | кВт | 12 | |
| Вес станка | кг | 1700 | |
| Габаритные размеры | мм | 2 660 х 2040 |
Исполнение станка
Стандартное исполнение:
- продольный стол размерами 300х1300 мм
- частотный преобразователь в приводе шпинделя
- машинное выдвижение пиноли
- одноступенчатые машинные подачи X,Y,Z (плавно регулируемые подачи)
- штурвалы для ручной подачи в осях X и Y, шкала с ценой деления 0,05 мм
- штурвал для ручной подачи в оси Z, шкала с ценой деления 0,02 мм
- электрооборудование для напряжения 3х400 В/50 Гц
- покраска станка – синий и серый цвет оттенок RAL 5010/RAL 9002
RAL 5010 RAL 9002
- освещение рабочего пространсва
- закрытие рабочего пространства
- предохранительное ограждение
Специальное исполнение:
(необходимо указать в заказе)
- исполнение для дюймовой измерительной системы
- электрическое оборудование для величины напряжения другой, чем 3х400 В/50 Гц
- другой цветовой оттенок
- оснащение станка числовой индикацией положения
- превматический зажим инструментов
- плавно регулируемые подачи с помощью частотного преобразователя в двух ступенях (двухступенчатая коробка передач)
- повышающая плита
размеры в плане (мм)
