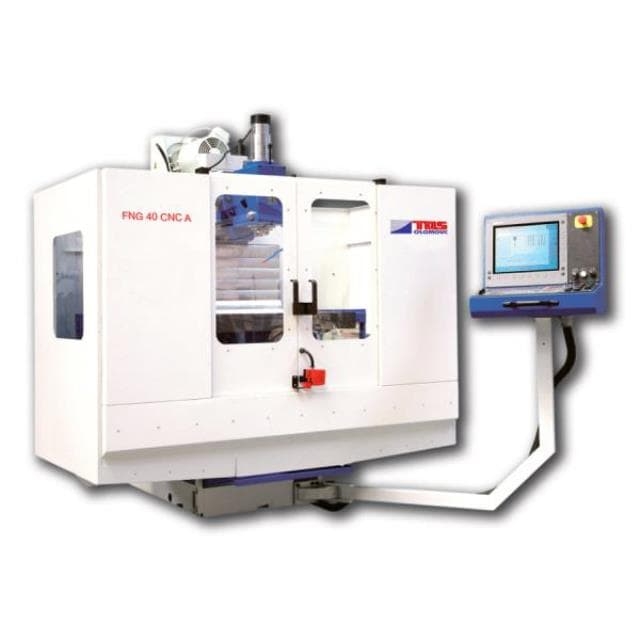

Инструментальный фрезерный станок с ЧПУ TOS Olomouc FNG 40A CNC
Инструментальный фрезерный станок с ЧПУ TOS Olomouc FNG 40A CNC
Преимущества:
- Высокая точность обработки
- Удобное управление с помощью ЧПУ
- Надежность и долговечность
- Широкий выбор инструментов и настроек
Особенности:
- Мощный и производительный
- Современный дизайн и технологии
- Возможность обработки различных материалов
Назначение:
Инструментальный фрезерный станок с ЧПУ TOS Olomouc FNG 40A CNC предназначен для точной и эффективной обработки деталей различной сложности.
Сферы применения:
Этот станок идеально подходит для использования в машиностроении, авиастроении, электронике, медицине и других отраслях, где требуется высокая точность обработки.
Станок FNG 40 CNC A – это инструментальный станок с непрерывным управлением в 3 координатах, предназначенный для фрезерных, сверлильных и резьбонарезных операций на деталях весом до 350 кг.
Особенности TOS Olomouc FNG 40A CNC
Он находит применение во всех областях производства, а именно в инструментальных цехах.
Станок оснащен горизонтальным шпинделем, установленным в ползунковой шпиндельной бабке и вертикальным шпинделем в шпиндельной головке, которую можно наклонять в диапазоне ± 90°.
Станок поставляется с вертикальной головкой с откидным механизмом (Специальное исполнение) и неподвижным угловым столом.
Пневмо-гидравлический зажимный механизм в горизонтальном и вертикальном шпинделях обеспечивает отличный зажим инструмента.
Шпиндель приводится в движение электродвигателем с плавной регулировкой оборотов.
Обороты переключаются автоматически в диапазоне 50-4000 об/мин. в двух ступенях передачи.
Оптимальная смазка рабочих поверхностей обеспечивается с помощью смазочного агрегата с дозаторами.
Станок в стандартном исполнении оснащен охлаждением инструмента, освещением и полукабинным защитным ограждением рабочего пространства.
Преимущества TOS Olomouc FNG 40A CNC
- горизонтальный и вертикальный шпиндел
- плавно регулируемые обороты с помощью частотного преобразователя в двух ступенях
- полная производительность шпинделя уже от 270 об/мин
- прямое отмеривание по всем 3 осям
- превмо-гидравлический зажим инструмента
- каленные направляющие, контр-поверхности облицеваны материалом TURCITE
- простое и комфортное обслуживание, компактная компоновка
- центральная смазка с дозаторами
- широкие технологические возможности
- высокая прочность, точность и надежность
- целесообразное ограждение рабочего пространства
- несложный уход за станком
- современный дизайн совершенная покраска поверхности специальными маслостойкими лаками
Технические характеристики FNG 40A CNC
| Стол | Единица измерения | Показатели |
| Размер рабочей поверхности | мм | 800 х 400 |
| Крепежные пазы — количество | шт | 7 |
| — ширина и шаг | мм | 14 х 50 |
| Грузоподъемность стола (max) | кг | 350 |
| Рабочая подача | ||
| — продольная (Х) | мм | 600 |
| — поперечная (У) | мм | 400 |
| — вертикальная (Z) | мм | 400 |
| Подача | Плавная регулировка | |
| X, Y | мм/мин | 1-8500 |
| Z | мм/мин | 0-7000 |
| Горизонтальный шпиндель | ISO 40 | |
| Расстояние от оси шпинделя до поверхности стола | мм | 148 – 548 |
| Диапазон оборотов – плавно | Об/мин | 50 – 4 000 |
| Количество ступеней скорости | 2 | |
| Переключение оборотов | плавное | |
| Вертикальный шпиндель | ISO 40 | |
| Расстояние от оси шпинделя до направляющей балки | мм | 250 – 650 |
| Диапазон оборотов – плавно | Об/мин | 50 – 4 000 |
| Количество ступеней скорости | 2 | |
| Переключение оборотов | плавное | |
| Поворот шпинделя | ±90° | |
| Выдвижение пиноли | мм | 80 |
| Станок | ||
| Мощность главного привода | кВт | 5,5 |
| Мощность привода подач | кВт | 1,1 |
| Общая мощность | кВт | 20 |
| Вес станка | кг | 2 750 |
| Габаритные размеры | мм | 3723 х 2845х 2120 |
Исполнение станка
Стандартное исполнение:
- система управления HEIDENHAIN TNC 320
- неподвижный угловой стол размерами 800х400 мм
- вертикальная головка
- пневмо-гидравлический зажим инструментов
- центральная смазка с дозаторами
- охлаждение инструмента
- электрооснастка для напряжения 3 × 400 В/50 Гц
- покраска станка – синий и серый цвет RAL 5010/RAL 9002
RAL 5010 RAL 9002
- освещение рабочего пространства
- полукабинное ограждение рабочей поверхности
Специальное исполнение:
(необходимо указать в заказе)
- оснащение другими приводами
- горизонтальный шпиндел
- оснащение другой системой управления
- электронное ручное колечко
- покрытие кабины
- автоматическая смена инструмента
- электрооснастка для величин напряжения других, чем 3х400 В/50 Гц
- другой цветовой оттенок
Размеры в плане (мм)
