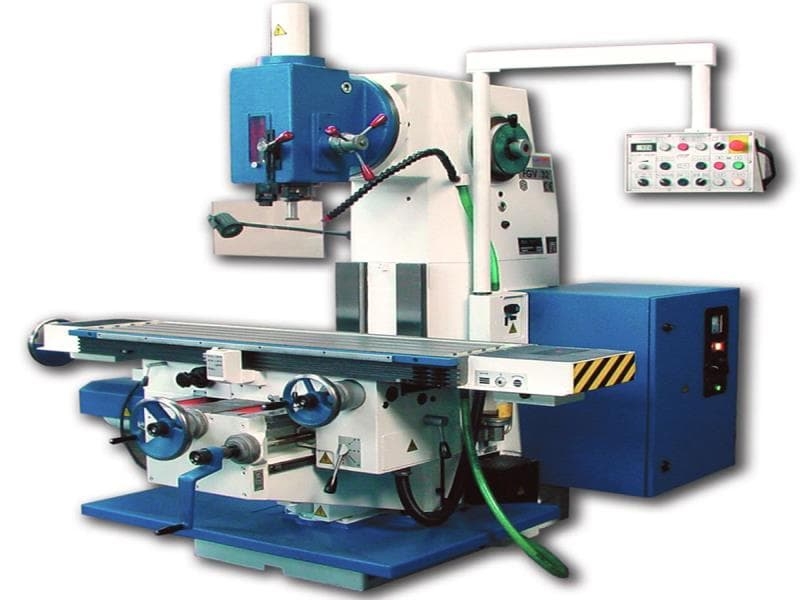

Консольно-фрезерный станок TOS Olomouc FGV-32
Консольно-фрезерный станок TOS Olomouc FGV-32
Консольно-фрезерный станок TOS Olomouc FGV-32 - это надежное и высокоточное оборудование, которое поможет вам эффективно обрабатывать различные материалы и детали.
Преимущества станка TOS Olomouc FGV-32:
- Высокая точность обработки
- Надежность и долговечность
- Простота в эксплуатации
- Широкий диапазон настраиваемых параметров
- Отличное качество фрезерования
Особенности станка TOS Olomouc FGV-32:
- Мощность: 5 кВт
- Рабочая область: 800x400 мм
- Скорость шпинделя: 6000 об/мин
- Количество осей: 3
- Управление: ЧПУ
Назначение станка TOS Olomouc FGV-32:
Этот станок идеально подходит для производства промышленных деталей, выполнения фрезерных работ, изготовления сложных деталей из металла, пластика и других материалов.
Сферы применения:
- Машиностроение
- Авиационная промышленность
- Автомобильное производство
- Электроника
- Производство мебели
Закажите консольно-фрезерный станок TOS Olomouc FGV-32 прямо сейчас и убедитесь в его высоком качестве и производительности!
Фрезерный станок FGV 32 – это высокопроизводительный станок с вертикальным шпинделем.
Шпиндель помещен в поворотной шпиндельной головке с телескопической пинолью.
Станок предназначен для широкого диапазона фрезерных и сверлильных операций заготовок весом до 250 кг, как в единичном, так и серийном прозводствах.
Диапазон оборотов шпинделя и рабочих подач позволяет оптимальную обработку различных видов материалов инструментами из быстрорежущих сталей и твердых сплавов.
Технологические возможности станка расширяются благодаря использованию специальных принадлежностей из нашето широкого ассортимента.
Преимущества TOS Olomouc FGV-32
- высокая жесткость и геометрическая точность
- плавное изменение подач во всех 3 осях с помощью частотного преобразователя
- каленные направляющие
- поворотная шпиндельная головка с выдвижной пинолью
- попутное фрезерование в продольной оси
- автоматические рабочие циклы в продольной оси с понижением консоли (Специальное исполнение)
- простое обслуживание
- централизованная смазка
- компактное расположение станка
- покраска поверхности станка специальными маслостойкими лаками
Технические характеристики TOS Olomouc FGV-32
| Стол | Единица измерения | Параметры |
| Размер рабочей поверхности | мм | 360 х 1400 |
| Крепежные пазы — количество | шт | 4 |
| — ширина и шаг | мм | 18 х 63 |
| Грузоподъемность стола (max) | кг | 250 |
| Рабочая подача | ||
| Х, Y | мм/мин | 1000, 300 |
| Z | мм/мин | 420 |
| Подача | плавно | |
| X,Y | мм/мин | 20- 900 |
| Z | мм/мин | 5,7- 250 |
| Шпиндель | ISO 50 | |
| Расстояние от оси шпинделя до направляющей балки | мм | 370 |
| Обороты. Число ступеней | 12 | |
| Базовый диапазон | Об/мин | 31,5-1400 |
| Повышенный диапазон | Об/мин | 45-2000 |
| Двухсторонний поворот шпиндельной головки | ±45° | |
| Выдвижение пиноли | мм | 75 |
| Мощность главного привода | кВт | 5,5 |
| Станок | ||
| Общая мощность | кВт | 13 |
| Вес станка | кг | 2860 |
| Габаритные размеры | мм | 2 995 х 2000 |
Дополнительная комплектация FGV-32:
| Универсальный делитель | DU 250A |
| Ручной поворотный стол | 320 |
| Жесткие тиски станка | 125 |
| Поворотные тиски | 125 |
| Вращающиеся и откидные тиски станка | 125 |
| Самоцентрирующие тиски | 125 |
| Фрезерные оправки короткие | ISO50?22?40 |
| … | ISO50?27?40 |
| … | ISO50?32?40 |
| Редукционные втулки | ISO50/ISO40 |
| … | ISO50/Morse3 |
| … | ISO50/Morse4 |
| … | ISO50/Morse5 |
| Крепежная втулка с комплектом прокладок | ISO50?28 |
Исполнение станка
Стандартное исполнение:
- продольный стол размерами 360х1400 мм
- шпиндель с конусом ISO 50
- базовое число оборотов шпинделя 31,5-1400 мм
- машинные подачи X, Y, Z (плавно устанавливаемые подачи)
- штурвал для ручной подачи в осях X, Y, Z, шкала с ценой деления 0,02 мм
- приводы для подключения специальных принадлежностей
- попутное фрезерование в продольной оси
- электрооснастка для напряжения 400 В/50 Гц
- покраска станка – синий и серый цвет, оттенок RAL 5010/RAL 9002
RAL 5010 RAL 9002
- освещение рабочего пространства
- закрытие рабочего пространства
- предохранительное ограждение
Специальное исполнение:
(необходимо указать в заказе)
- исполнение для дюймовой измерительной системы
- шпиндель с конусом ISO 40
- автоматические рабочие циклы в продольной оси
- понижение консоли
- электрическая оснастка для величины напряжения другой, чем 400 В/50Гц
- другой цветной оттенок
- оснащение станка числовой индикацией положения в 3 осях
Цифровая индикация положения HEIDENHAIN
- повышенное число оборотов шпинделя 45-2000 об/мин
- пневматический зажим инструментов
Размеры в плане (мм)
