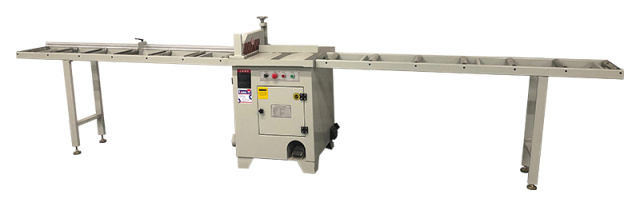

Торцовочный станок EcoWood ТК 400Т
Полуавтомат предназначен для торцовки заготовок в размер, а также для выборки дефектных мест перед линиями сращивания. Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие и мебельные производства.
Область применения EcoWood
Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие и мебельные производства.
Схемы обработки EcoWood
 |
Торцевание заготовки |
Конструктивные особенности EcoWood
 |

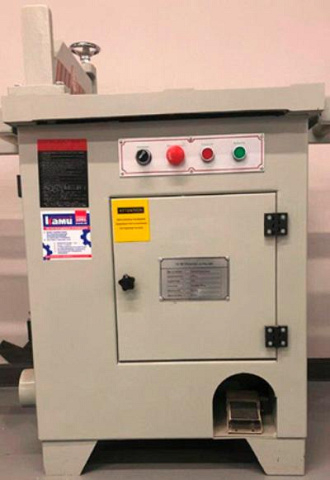

Удобная панель управления Панель управления станком не требует специальных знаний. Подъем пильного диска с помощью педали. |
 |

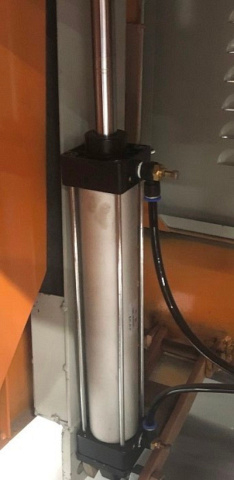

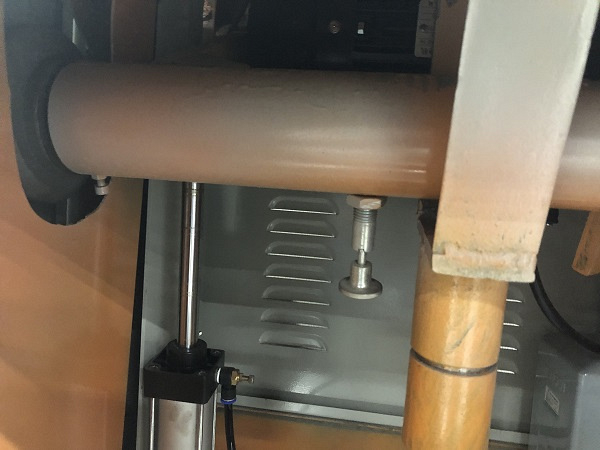

Подача пилы Подача пилы осуществляется при помощи пневмоцилиндра, что обеспечивает высокую скорость и безопасность работы, а так же соблюдение режимов резания и тем самым гарантирует идеальное качество торцуемой заготовки. |
 |

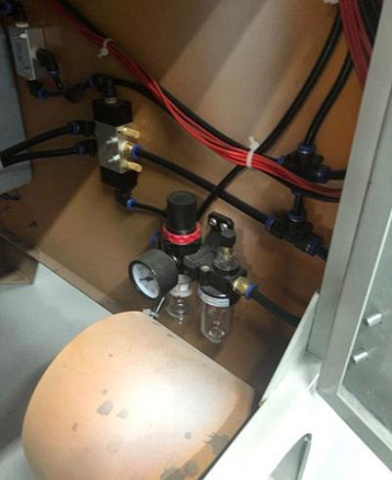

Блок подготовки воздуха Станок оснащен блоком подготовки воздуха, что позволяет не использовать дополнительные фильтры для очистки воздуха, снижает затраты на обслуживание и увеличивает долговечность станка. |
 |
Стопор пильного вала для замены пильных дисков Для удобства и ускорения процесса замены пильных дисков станок оснащен стопором пильного вала. |
 |

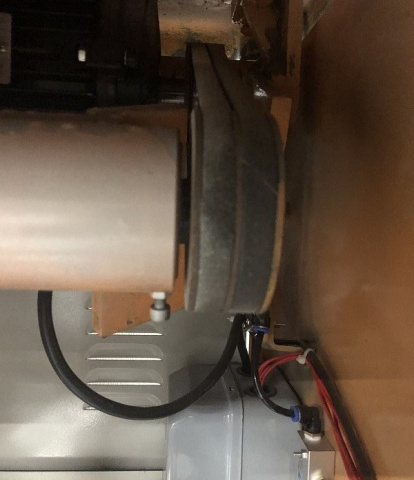

Привод пильного вала Привод пильного диска осуществляется через 2-х ручевую клиноременную передачу, что гарантирует стабильность передачи крутящего момента от двигателя. |
 |

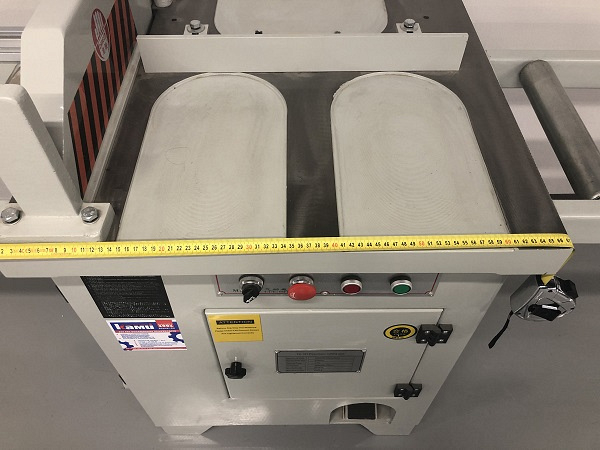

Рабочий стол Рабочий стол из виброустойчивого серого чугуна имеет габариты 670 х 720 мм, что позволяет базировать даже габаритные заготовки. ПРИЖИМ ЗАГОТОВКИ Автоматически прижимает заготовку к столу при подъеме пилы, осуществляет ее надежную фиксацию и исключает попадание пальцев оператора в зону резания. |
 |

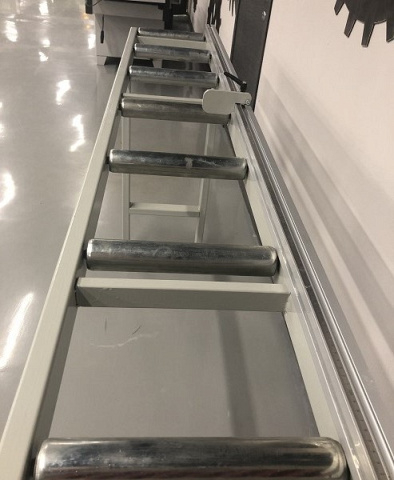

Рольганги В комплект поставки входят подающий и принимающий роликовые столы, габаритами 2000 х 360 мм. Принимающий рольганг оснащен упорной линейкой с миллиметрческой шкалой и флажковым упором. |
 |
Выход под аспирацию На станке предусмотрен выход под аспирацию для удаления опилок из зоны резания. |
Технические характеристики EcoWood
| Характеристика | Значение |
|---|---|
| Высота заготовки, мм | 0 - 110 |
| Макс. толщина распиливаемого материала, мм | 110 |
| Макс. ширина распиливаемого материала, мм | 300 |
| Угол поворота траверсы, ° | не предусмотрено конструкцией |
| Ход пильного суппорта, мм | не предусмотрено конструкцией |
| Макс. диаметр устанавливаемых пил, мм | 400 |
| Посадочный диаметр пилы, мм | 30 |
| Перемещение пилы | Пневмо |
| Поворот пилы | нет |
| Наклон пилы | нет |
| Ширина заготовки, мм | 0 - 300 |
| Частота вращения шпинделя, об/мин | 3340 |
| Мощность электродвигателя пилы, кВт | 5,5 |
| Рабочее давление, МПа | 0,6 - 0,8 |
| Размер подающего рольганга / стола (длина x ширина), мм | 2000 х 360 |
| Размер принимающего рольганга / стола (длина x ширина), мм | 2000 х 360 |
| Диаметр аспирационного отверстия, мм | 120 |
| Длина, мм | 4720 |
| Ширина, мм | 930 |
| Высота, мм | 1110 |
| Вес, кг | 300 |
