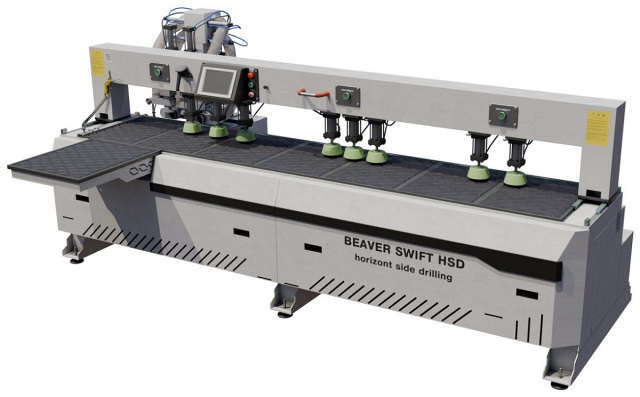

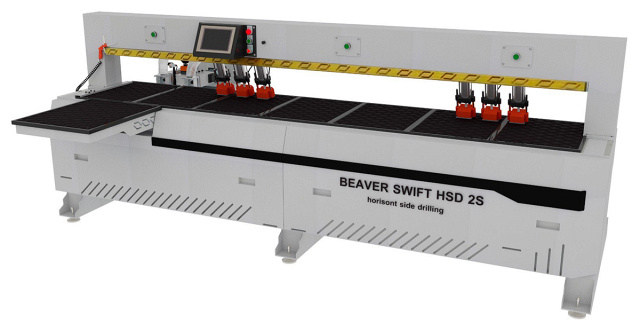

Торцевой сверлильно-присадочный центр с ЧПУ Beaver SWIFT HSD 4S PRO
(голосов 0)
Артикул: 10001595hsd_4s_pro Код товара: 107213
На складе: много
Beaver SWIFT HSD - Торцевой сверлильно-присадочный центр с ЧПУ предназначен для высокоточного сверления глухих отверстий и фрезерования различных элементов в торце и плоскости плитных материалов, а именно присадка под петлю, эксцентриковое соединение, фрезерование пазов и выборок под интегрированные ручки на плоскости детали.
ОБЛАСТЬ ПРИМЕНЕНИЯ Beaver SWIFT HSD 4S PRO
Применяются на производствах любого уровня, где необходима повышенная гибкость и при этом хорошая производительность. Эти станки не требуют перенастройки на каждую деталь, достаточно выбрать программу и установить заготовку. В памяти создается библиотека различных карт присадок, и станок может работать в поточном режиме без перенастроек.
Он прост в эксплуатации и обладает более высокой точностью обработки, чем полуавтоматическое оборудование. Можно управлять и обрабатывать по зонам, что экономично и эффективно.
Получаемые изделия
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Beaver SWIFT HSD 4S PRO
 |

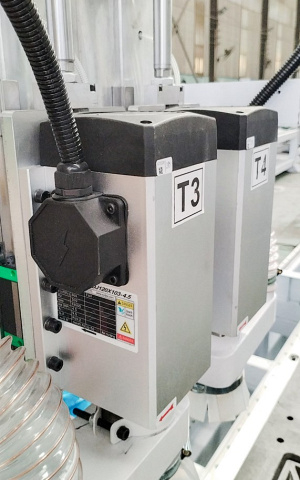

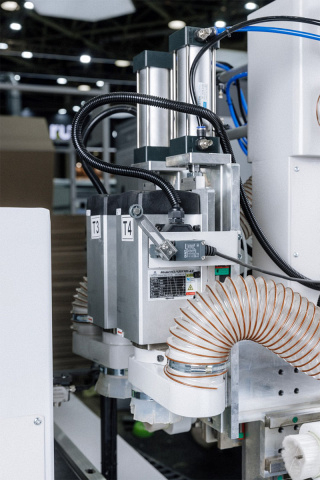

Обработка деталей в плоскости Два шпинделя мощностью 4,5 кВт (18 000 об/мин.) Возможность работы не только по торцу детали, но и возможность обработки по плоскости, например под эксцентриковое соединение, фрезерование пазов и выборок под интегрированные ручки на плоскости детали. Высокая частота вращения (18 000 об/мин) и оптимальная мощность дает возможность осуществлять обработку деталей из древесины, а также ЛДСП, МДФ, пластика, и других материалов для изготовления мебели и рекламной продукции с высоким качеством. |
 |

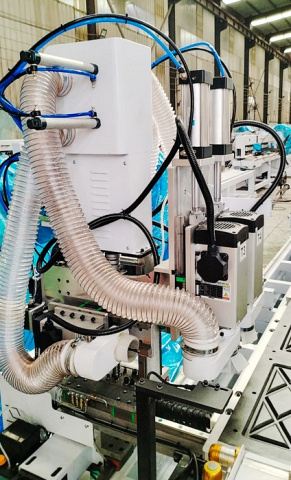

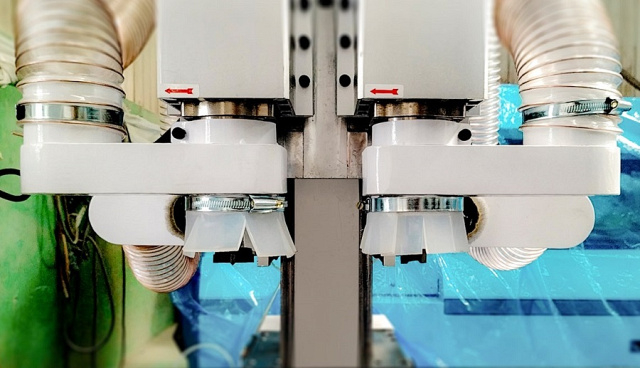

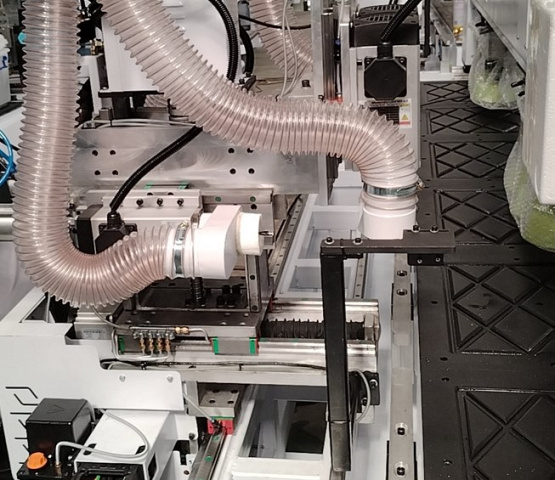

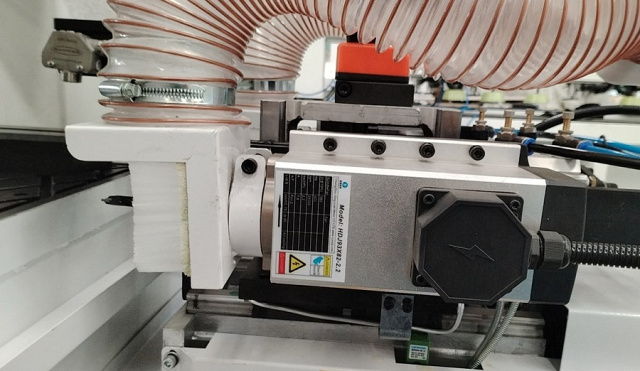

Обработка деталей в торец Присадка и выборка пазов выполняется с помощью двух шпинделей мощностью 2,2 кВт (18 000 об. мин). Применяется на мебельных производствах, где применяется технология NESTING. |
 |
Позиционирование заготовки Передние упоры для базирования заготовки в рабочей зоне станка, поднимаются автоматически. |
 |

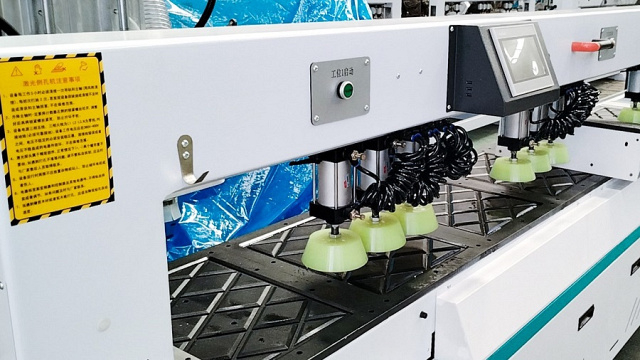

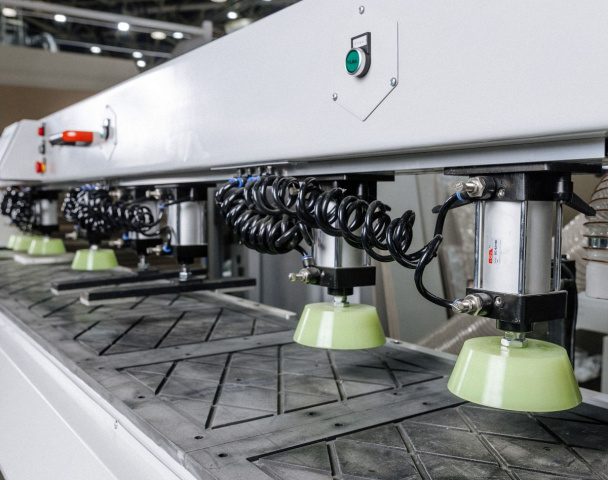

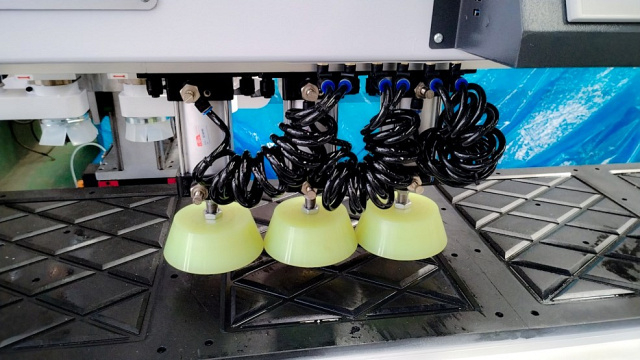

Рабочий стол и верхние прижимные устройства в рабочей зоне Стол выполнен из плотного износостойкого композитного материала, обеспечивает долгий срок службы. Прижимы плотно прижимают заготовку к рабочему столу. Максимальная толщина панели до 45 мм. На станке возможно использование до трёх рабочих зон, это позволяет вести непрерывную обработку и работать в маятниковом режиме. |
 |
Подвижной портал Подвижной портал удобное решение которое позволяет работать как с узкими так и с широкими деталями. Портал перемещается по линейным направляющим, тем самым даёт нам возможность перемещать верхние прижимные зажимы для удобства прижима заготовок разных размеров в рабочей зоне. |
 |
Агрегат под петли (для 4S PRO) Агрегат мощностью 1.5 кВт для осуществления присадки под петлю установлен в модели 4S PRO. TRIMATIC — трёхшпиндельное приспособление, позволяющее производить засверление трёх отверстий, для крепления мебельных петель за один цикл-проход. Этот тип приспособления предназначен как для специалистов, так и для частных мастерских, сталкивающихся с трудностями присадки петель. |
 |

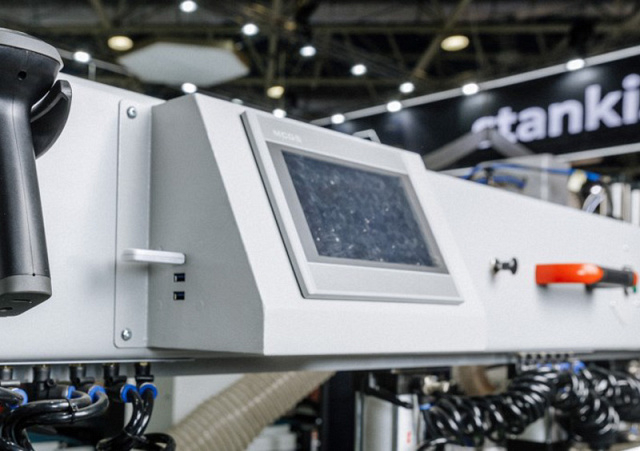

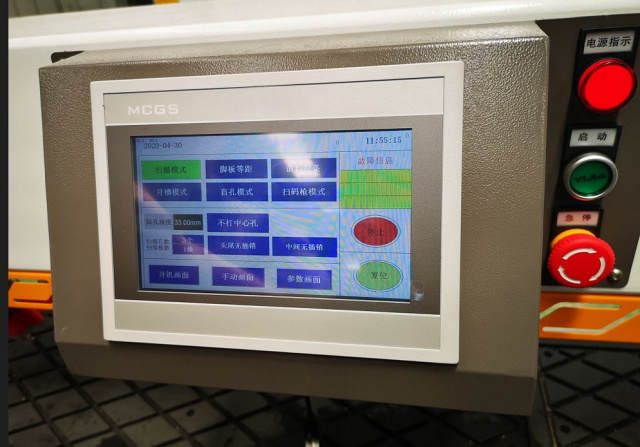

Управление Простой и интуитивно понятный интерфейс на русском языке. Удобное управление с помощью сенсорного дисплея. |
 |
Серводвигатели Для перемещения в конструкции станка применены промышленные серводвигатели, точность и надежность которых обеспечивает бесперебойную работу. Высокая эффективность сервомоторов позволяет производить обработку на высоких скоростях, увеличивая тем самым количество выпускаемой продукции. |
 |
Высокоточные презматические линейные направляющие Имеют увеличенное сечение, за счет этого обеспечивают дополнительную устойчивость и жесткость гарантируя плавность перемещения захватов и обрабатывающих групп. |
 |

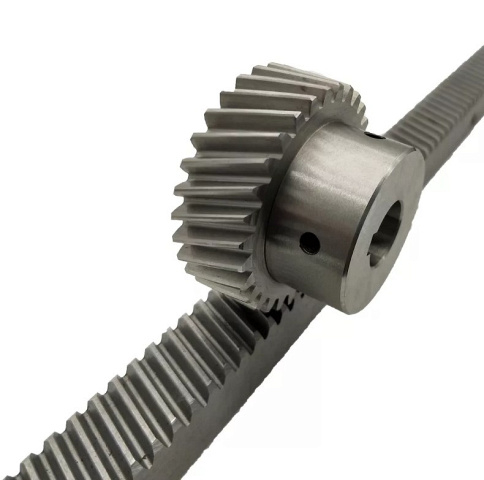

Зубчатая рейка (Тайвань) В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением. |
 |
Датчик измерения и калибратор инструмента Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z = 0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы. |
 |

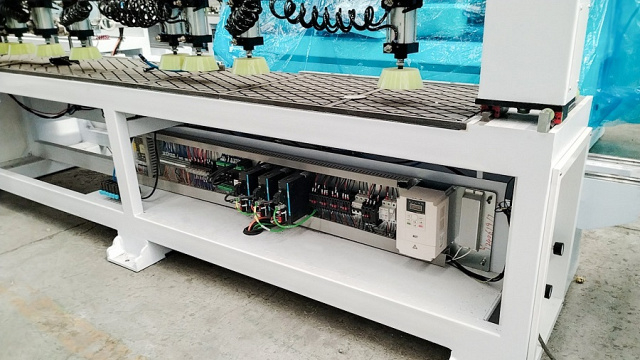

Шкаф с электрокомпонентами Шкаф управления - самый основной элемент станка и от его оснащённости и защищённости зависит дальнейшая стабильная работа станка. Электрошкаф Beaver Swift HSD оснащен комплектующими ведущих мировых производителей и скомпонован в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют хороший отвод тепла и легкий доступ для контроля и обслуживания. |
 |
Частотный преобразователь Станок оснащён частотным преобразователем (инвертором) для управления электродвигателями фрезерных шпинделей, тем самым достигая высокой точности регулирования частоты вращения. Этим обеспечивается достижение максимального крутящего момента на валу двигателя и возможность прямого управления этим моментом. |
 |
Беспроводной сканер для работы Беспроводной сканер для работы с биркой (штрих-код). Для увеличения скорости работы и производительности заводизготовитель штатно комплектует все станки беспроводным сканером штрих-кодов. При помощи него оператор считывает информацию с этикетки на детали, это позволяет в разы сократить время на ручной поиск нужной карты присадки в библиотеке станка. Данная система позволяет экономить до 20% рабочего времени на подготовку и повышая тем самым выработку, а также снизить влияние человеческого фактора, тем самым уменьшить количество брака. |
 |
Адаптированность для работы с конструктрскими программами Bсе сверлильно-присадочные станки Beaver 100% полностью адаптированы для работы с популярными программными продуктами для проектирования мебели: Базис-Мебельщик. Отработаны постпроцессоры, которые позволяет мгновенно отправлять программы обработки на станок непосредственно из ПО без дополнительных программных конвертеров. |
 |
Система измерения и контроля размеров заготовок перед началом цикла обработки Система предварительного измерения деталей перед обработкой позволяет обнаружить ошибки раскроя или ошибки оператора при загрузке заготовок в станок. Если фактический размер детали не совпадает с заданным в программе, то в результате измерения станок выдаст сообщение об ошибке, что позволит не испортить партию деталей. |
 |
Автоматическая централизованная станция смазки Регулируемая автоматическая система смазки служит для своевременного и качественного обслуживания подвижных узлов станка. Программируемый контроллер предотвращает избыточную подачу смазки к подшипникам. |
Технические характеристики Beaver SWIFT HSD 4S PRO
| Характеристика | Значение |
|---|---|
| Длина обрабатываемой заготовки (мин. - макс.), мм | 200 - 2800 |
| Ширина обрабатываемой заготовки (мин. - макс.), мм | 50 - 650 |
| Толщина обрабатываемой заготовки (мин. - макс.), мм | 10 - 45 |
| Тип охлаждения | воздушное |
| Кол-во вертикальных шпинделей, шт./кВт | 2 x 4,5 |
| Кол-во горизонтальных шпинделей, шт./кВт | 1 x 2,2 |
| Скорость перемещения по осям X, Y, м/мин | 60 / 40 |
| Частота вращения фрезерного шпинделя, об/мин | 18 000 |
| Диаметр аспирационных патрубков, мм | 100 |
| Количество присадочных голов, шт. | 2 |
| Максимальная глубина сверления в торец, мм | 35 |
| Агрегат под петли (Trimatic) | да |
| Адаптация для работы с ПО "Базис-Мебельщик" | да |
| Ручной сканер для работы со штрихкодами | да |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 5,8 |
| Длина, мм | 3460 |
| Ширина, мм | 1800 |
| Высота, мм | 1450 |
| Вес, кг | 1300 |
