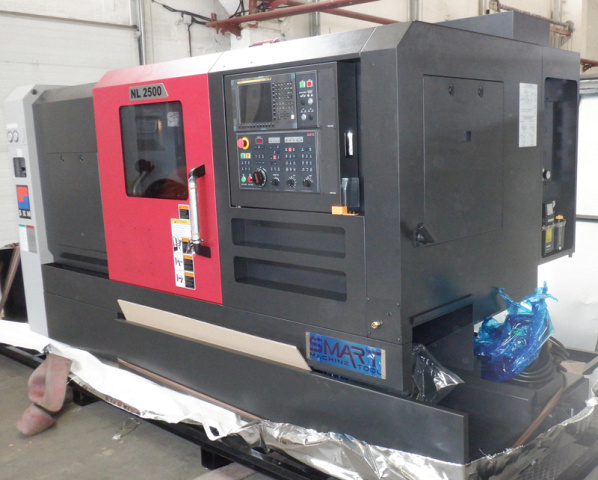

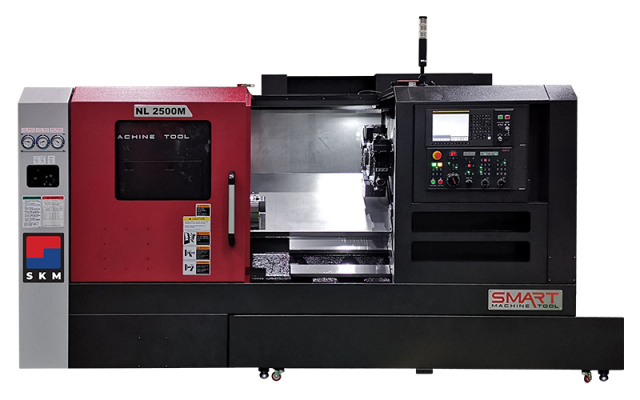

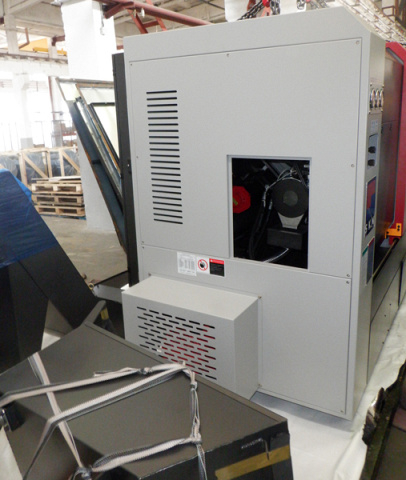

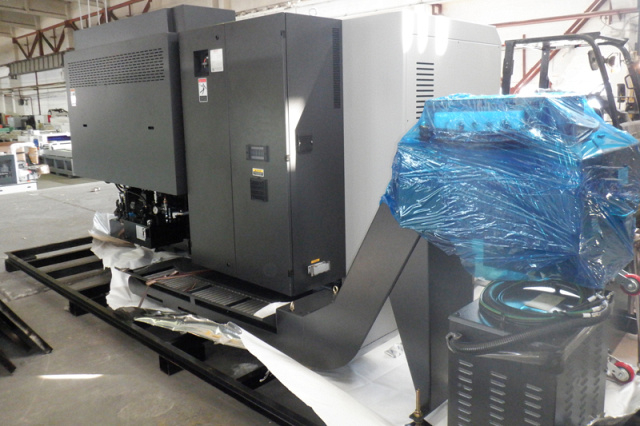

Токарный центр SKM NL 2500S

Токарные обрабатывающие центры SKM серии NL 2500/3000 предназначены для силовой, точной и производительной токарной обработки деталей типа тел вращения: валов, осей, фланцев, колец и т.д., притяжелых режимах *. Сочетание высокой жесткости наклонной конструкции станины 45˚, мощного привода шпинделя (двух ступенчатый редуктор)до 1 630 Н*м (мотор шпинделя 22/35 кВт)и направляющих скольжения, позволяют успешно сочетать силовое резание с чистовой обработкой стальных деталей в закалённом состоянии с твердостьюдо 58 HRC, при этом обеспечиваявысокую точность по 7-му квалитету и шероховатость по 8 - 9 классам. Токарные обрабатывающие центры SKM серии NL 2500/3000 применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической, автомобильной и нефтегазовой промышленности для обработки закаленных, высоколегированных, жаропрочных сталей и чугуна. * Режим резания определяется глубиной, скоростью, мощностью, силой резания, скоростью подачи, типом используемых инструментов, геометрическими параметрами и т.д.

Область применения

Токарные обрабатывающие центры SKM серии NL 2500/3000 применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической, автомобильной и нефтегазовой промышленности для обработки закаленных, высоколегированных, жаропрочных сталей и чугуна. Производство машин и механизмов Инструментальное производство Приборостроение Аэрокосмическая промышленность

Схемы обработки

	Осевое сверление
	Развёртывание
	Наружное (проходное) точение
	Точение канавки
	Точение фаски
	Точение конуса
	Точение торца
	Резьбонарезание
	Расточка
	Накатка профиля

Конструктивные особенности

	Цельнолитая наклонная станина 45° с повышенной жесткостью и виброустойчивостью Цельная станина с углом наклона 45 градусов, изготовленная из чугуна Meehanite, который обладает превосходными характеристиками поглощения вибрации, обеспечивает прочную основу для всех компонентов машины. Такая конструкция обеспечивает долгосрочную точность и стабильность обработки. Кроме того, конструкция станины под углом 45 градусов обеспечивает операторам удобный доступ к заготовке и превосходный отвод стружки.

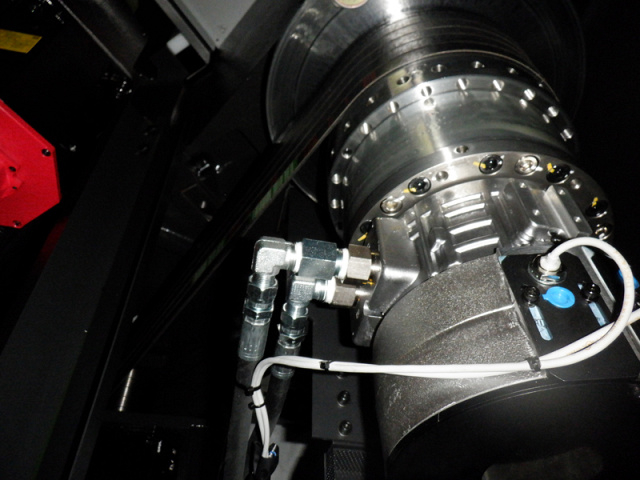

	Главный шпиндель Сверхпрочная конструкция, изготовленная из цельного литья, с тепло рассеивающим оребрением для эффективного отвода тепла, выделяемого при движении оси, сохраняет минимальное тепловое расширение и значительно продлевает срок службы подшипников. Двухрядные цилиндрические роликовые подшипники спереди в сочетании с радиально-упорным двухрядным подшипником сзади, обеспечивают высокую жесткость при обработке в тяжелых условиях и отличное качество поверхности изделий.
	Ременный привод шпинделя Базовая версия станка с ремённым приводом. Оптимальное соотношение по цене, крутящему моменту и обслуживанию привода. Система шкивов шпинделя оснащена мощным и надежным электродвигателем переменного тока Fanuc, обеспечивающим превосходную режущую способность в тяжелых условиях. Ремень шкива типа PK используется для достижения низкой вибрации, низкого уровня шума и хорошей шероховатости поверхности даже на высокой скорости вращения.
	Редукторный привод шпинделя Альтернативно предлагается комплектация с двухступенчатым планетарным редуктором производства компании Baruffaldi (Италия), более чем в два раза увеличивая крутящий момент на шпинделе, относительно ремённого привода, при одинаковой мощности двигателя 15/18,5 кВт. Редуктор способен увеличить объем снимаемого металла минимум на 25% и сократить время обработки деталей минимум на 20%.
	Программируемая задняя бабка и пиноль Программируемый корпусзадней бабкии программируемая пиноль входят в стандартную комплектацию для серии NL 2500/3000, что упрощает регулировку положения задней бабки, сокращает время наладки и позволяет вести обработку тяжелых и длинных деталей с повышенными режимами резания.
	Шарико-винтовая передача Двойные заанкеренные шариковые винты с предварительным натягом Шариковые винты заанкерены с обоих концов и имеют предварительный натяг для уменьшения теплового расширения. Шариковый винт большого диаметра установлен на высокоточные радиальные подшипники P4 с обоих концов. Усилие подачи оси X: 36 187 Н Усилие подачи оси Z: 36 187 Н
	Направляющие по оси X Широкие прямоугольные направляющие, изготовленные из цельной заготовки и предназначенные для тяжелых условий обработки. Индукционно-закаленные и отшлифованные направляющие обеспечивают точность обработки в течение длительного времени.
	Каретка револьверной головы Шестигранная конструкция и направляющие увеличенного сечения, изготовленные из цельной отливки, способствуют производительной обработке в самых тяжелых условиях. Закаленные индукционным способом и прецизионные шлифованные направляющие обеспечивают точную обработку деталей. Широкая каретка снижает вибрацию и обеспечивает высокую точность обработки. Грамотная компоновка узла гарантирует беспрецедентное качество точения и фрезерования.
	Револьверная голова (статический инструмент) Серия NL 2500/3000(B):
	Револьверная голова (приводной инструмент, блоки BMT65) Серии NL 2500M/3000(B)M:

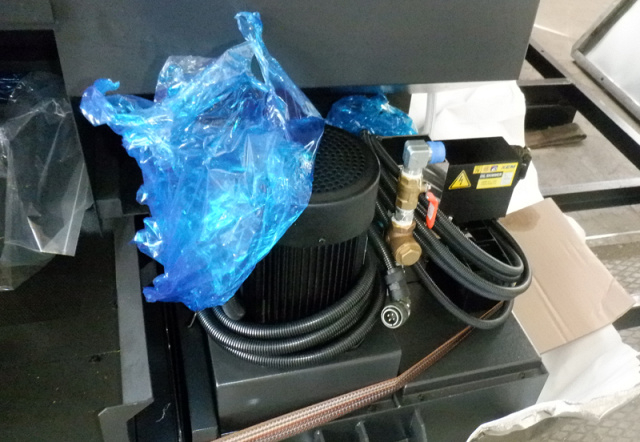

	Насос подачи СОЖ Высоконапорный насос подачи СОЖ (10 бар) в достаточной степени удаляет тепло, выделяемое при обработке, обеспечивая точность и увеличивая срок службы инструмента, а маслоотделитель эффективно удаляет масло из охлаждающей жидкости.
	Передача крутящего момента Ременный шкив PK:

Комплектация

Стандартная

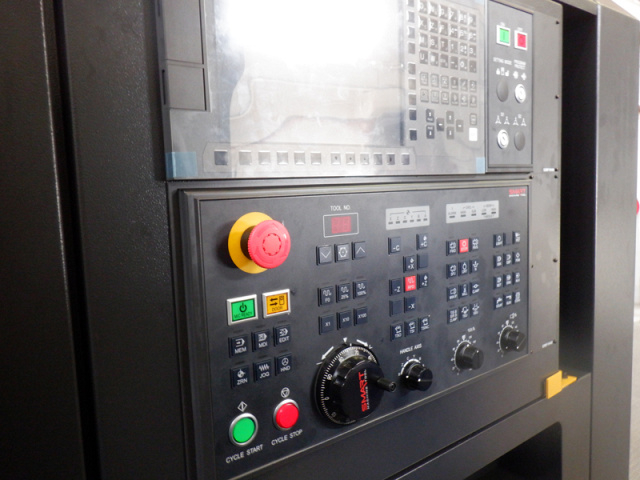

	Система ЧПУ В базовой комплектации устанавливается обновлённая система ЧПУ FANUC 0i-TF, LCD монитор 10,4 дюймов. Функционал: Панель оператора может поворачиваться на 90 градусов, обеспечивая легкий доступ к управлению во время работы со станком.
	Manual guide (MGI) Служит для увеличения производительности за счёт сокращения суммарного времени на обработку чертежей перед началом изготовления и может использоваться как для простых, так и для сложных технологических процессов. Для программирования циклов машинной обработки, включая циклы вращения, фрезеровки, сверления и измерения, можно использовать подсказки или диалоговый режим, а также с легкостью осуществлять программирование деталей и симуляцию непосредственно на мониторе панели управления.
	Система подачи СОЖ через револьвер Система подачи СОЖ под давлением через револьвер/инструмент позволяет повысить качество обработки, увеличить глубину резания, повысить скорость подачи и продлить срок службы инструмента. Лучшая обработка поверхности получается за счет интенсивной очистки от стружки, уменьшения деформационного упрочнения материала. Система подачи СОЖ через шпиндель включает помпу для прокачки под давлением10 бар.
	Программируемая задняя бабка Перемещениями программируемой задней бабки и её пиноли управляют с помощью стоики ЧПУ для простоты установки и позиционирования. Задняя бабка приводится в движение с помощью каретки револьверной головки. Сокращает время наладки и позволяет обрабатывать длинные детали в центрах. Широкие направляющие и усиленная конструкция корпуса задней бабки обеспечивают жесткость обработки. Диаметр пиноли составляет 110 мм, конус MT4 со встроенным подвижным центром входит в стандартную комплектацию (опционально центр МТ5 не встроенного типа) и обеспечивает более высокую жесткость поджатия. Ход пиноли 100 мм управляется программой или педалью. Положение задней бабки контролируется шарнирным пальцем, который соединяется с кареткой револьвера.
	Система измерения инструмента Система измерения инструмента позволяет измерить размер инструмента перед резанием и проверить наличие повреждений или поломки инструмента в процессе обработки. А также исключает из технологического процесса простои станков и брак, связанные с погрешностями при выполнении наладки и контроля инструмента вручную.

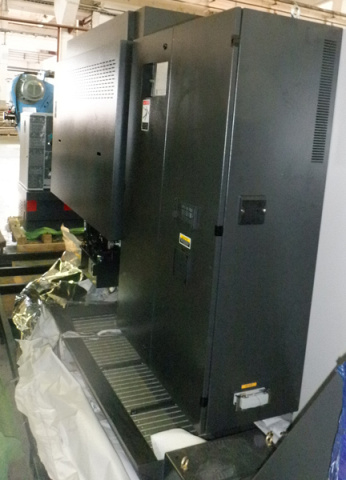

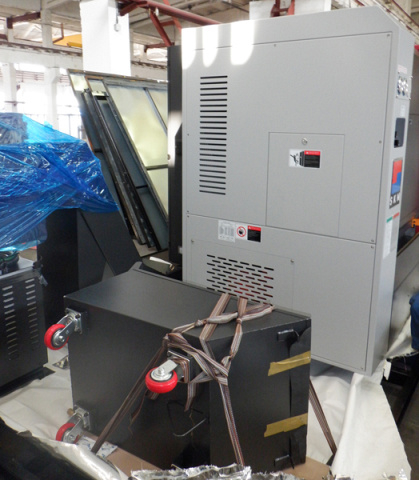

	Конвейер для удаления стружки + корзина Для удаления отработанной стружки из зоны резания используется автоматический конвейер (ленточный). Конвейер включается через M-код или напрямую от пульта управления. С помощью настроек устанавливается интервал и продолжительность работы конвейера для автоматического цикла работы. В комплекте поставляется тележка (корзина) для сбора стружки.
	Высокоточное управление осью C Датчик BZi на шпинделе (датчик оценки амплитуды вибраций) в стандартной комплектации. Использование датчика BZi помогает снизить стоимость послепродажного обслуживания, поскольку датчик BZi не требует обслуживания, в отличие от датчика положения, который требует регулярного сервисного обслуживания.
	Надёжные электрические компоненты Тормозные, силовые и релейные цепи объединены в одну систему плат, чтобы свести к минимуму поломку электрической системы и облегчить техническое обслуживание и ремонт. Все привода и контроллер поставляются от признанного мирового лидера автоматизации станков с ЧПУ – Fanuc (Япония).

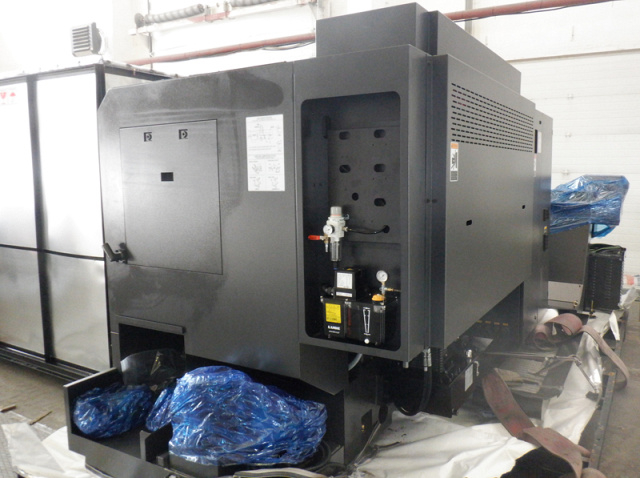

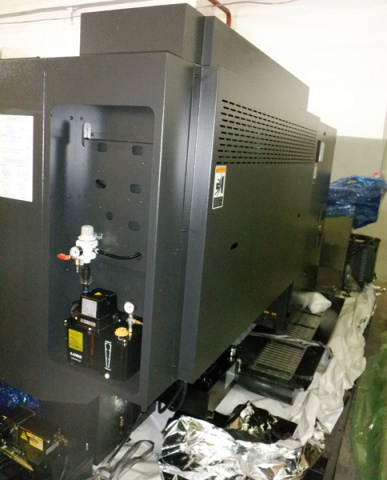

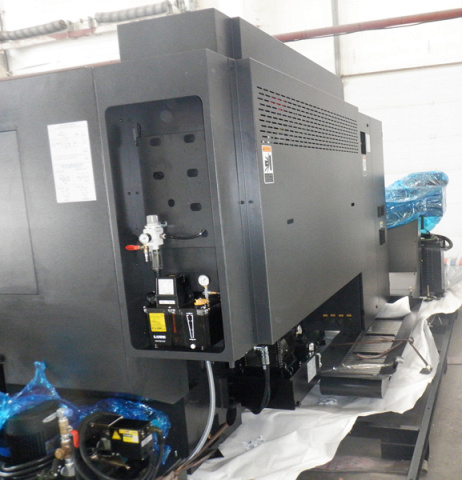

	Автоматическая система смазки Автоматическая система обеспечивает централизованную своевременную смазку по основным движущимся элементам – ШВП, направляющим, подшипникам, что сокращает в разы их износ. Установка времени впрыска осуществляется через контроллер панели ЧПУ. Система смазки компактно встроена в корпус станка. Оповещение на панели оператора об минимальном уровне или окончании масла в резервуаре.

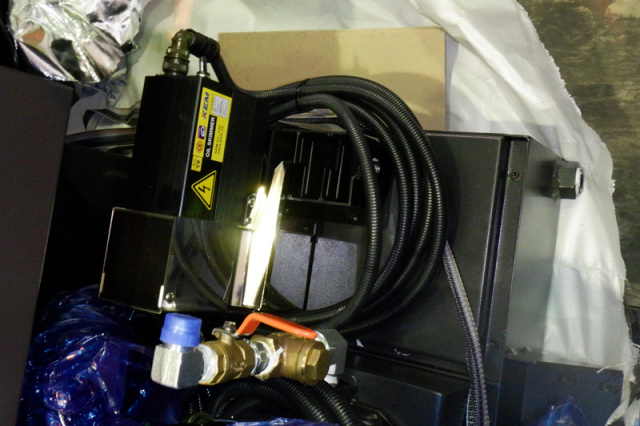

	Маслоотделитель (сепаратор СОЖ) Маслоотделитель (сепаратор СОЖ) дискового типа предназначен для удаления масляных загрязнений из охлаждающей жидкости. Диск из нержавеющей стали со специальным покрытием (для налипания масла) вращаясь захватывает масляную пленку с поверхности СОЖ, которая затем удаляется. Очищенная СОЖ попадает обратно в систему циркуляции для дальнейшего использования. Маслоотделитель существенно экономит и продлевает срок службы охлаждающей жидкости в системе.

Дополнительная

	Уловитель готовых деталей Позволяет увеличить производительность за счёт автоматизированного улавливания деталей, тем самым сокращая время простоя на изъятие готовой детали оператором.
	Точение резьбы с произвольной скоростью Нарезание резьбы с произвольной скоростью обеспечивает постоянное согласование режущего инструмента со скоростью шпинделя во время нарезания резьбы. Это позволяет оператору регулировать скорость шпинделя во время нарезания резьбы, не повреждая деталь, что значительно сказывается на производительности таких операций и снижает брак на готовых деталях.
	Уловитель масляного тумана Эффективно собирает масляный туман во время работы и, при необходимости, обеспечивает возврат собранного масла обратно в станок. Применяются на металлообрабатывающем производстве образуется масляный туман после применения смазочно-охлаждающей эмульсии и различных масел. Постоянное осаждение капель тумана на поверхностях пола, стен и оборудования в цехе приводит к нарушению условий гигиены труда.

Технические характеристики

Характеристика	Значение
Макс. диаметр вращения, мм	700
Макс. диаметр точения, мм	480
Макс. длина точения, мм	530
Макс. диаметр прутка, мм	81
Тип направляющих	Скольжения
Угол наклона станины, °	45
По оси X, мм	270
По оси Y, мм	-
По оси Z, мм	580
Конус	А2-8
Обороты шпинделя, об/мин	3500 (опционально 4000)
Диаметр отверстия шпинделя, мм	91
Размер патрона, дюйм	10
Макс. диаметр прутка, мм	82
Макс. крутящий момент шпинделя, Нм	1256 (опционально 1336)
Противошпиндель	Нет
Двигатель привода главного шпинделя, кВт	15 / 18,5 (опционально 22 / 35)
Система ЧПУ	Fanuc
Приводной инструмент	нет
Ось Y	нет
Перемещение задней бабки, мм	472
Перемещение пиноли задней бабки, мм	100
Конус пиноли задней бабки	MT4, встроенный
Диаметр пиноли задней бабки, мм	110
Тип револьверной головки	-
Количество инструментов, шт.	12
Размер державки инструмента, мм	25 х 25 / 50
Макс. диаметр расточного инструмента, мм	50
Обороты приводного инструмента, об/мин	-
Мощность приводного инструмента, кВт	-
Тип крепления инструментальных блоков	-
Длина, мм	3208
Ширина, мм	1778
Высота, мм	1985
Вес, кг	4700
