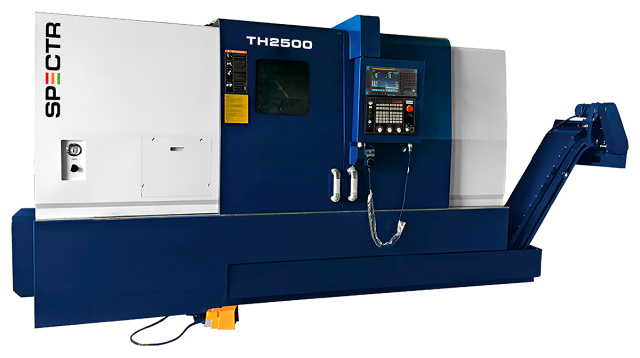

Токарный центр с противошпинделем SPECTR TH-2500SY / 1000

Токарные обрабатывающие центры SPECTR серии TH предназначены для силовой, точной и производительной токарной обработки деталей типа тел вращения: валов, осей, фланцев, колец и т.д., при тяжелых режимах резания. Токарные обрабатывающие центры SPECTR серии TH применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической, автомобильной и нефтегазовой промышленности для обработки закаленных, труднообрабатываемых, высоколегированных, жаропрочных сталей и чугуна. МодельTH-2500SY / 750TH-2500SY / 1000TH-2500SY / 1500TH-2500SY / 2000Дата поставки4 месяца с момента заказаноябрь 2024 г.4 месяца с момента заказа4 месяца с момента заказа МодельTH-2500SY / 750TH-2500SY / 1000TH-2500SY / 1500TH-2500SY / 2000 TH-2500SY / 750TH-2500SY / 1000TH-2500SY / 1500TH-2500SY / 2000 TH-2500SY / 750 TH-2500SY / 1000 TH-2500SY / 1500 TH-2500SY / 2000 Дата поставки4 месяца с момента заказаноябрь 2024 г.4 месяца с момента заказа4 месяца с момента заказа Дата поставки 4 месяца с момента заказаноябрь 2024 г.4 месяца с момента заказа4 месяца с момента заказа 4 месяца с момента заказа ноябрь 2024 г. Сочетание высокой жесткости наклонной конструкции станины 30˚, скоростного привода и мощного шпинделя до 389 Нм и направляющих скольжения, позволяют успешно сочетать силовое резание с чистовой обработкой стальных деталей в закалённом состоянии с твердостью до 58 HRC, при этом обеспечивая высокую точность по 7-му квалитету и шероховатость по 8 - 9 классам.

Область применения

Токарные обрабатывающие центры SPECTR серии TH применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической, автомобильной и нефтегазовой промышленности для обработки закаленных, труднообрабатываемых, высоколегированных, жаропрочных сталей и чугуна. Станкостроение Аэрокосмическая промышленность Автомобильная промышленность Приборостроение Машиностроение Инструментальное производство

Схемы обработки

	Осевое сверление
	Внеосевое сверление
	Торцевое сверление
	Развёртывание
	Внеосевое развёртывание
	Торцевое развёртывание
	Наружное (проходное) точение
	Точение канавки
	Точение фаски
	Точение конуса
	Точение торца
	Резьбонарезание
	Контурное фрезерование
	Расточка
	Накатка профиля

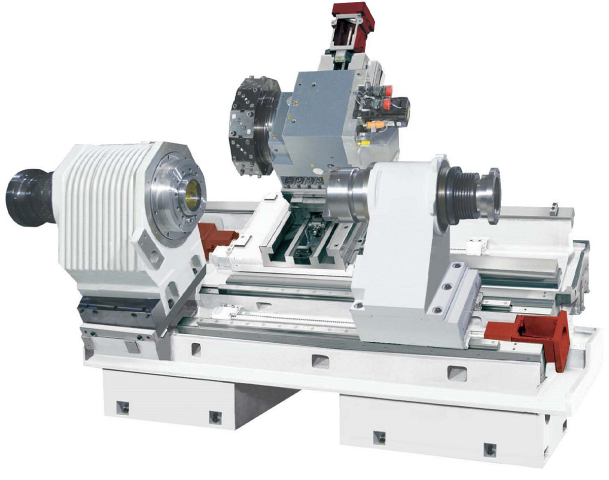

Конструктивные особенности

	Цельнолитая станина Цельнолитая станина с углом наклона 30 °, изготовленная из чугуна Meehanite, который обладает превосходными характеристиками поглощения вибраций, обеспечивает прочную основу для всех узлов станка. После отжига и естественного старения – полностью устраняются внутренние напряжения отливки. Специальная конструкция станины обеспечивает высокую точность и стабильность обработки. Кроме того, угол наклона 30 ° предоставляет оператору удобный доступ к заготовке и облегчает отвод стружки.
	Ручное шабрение

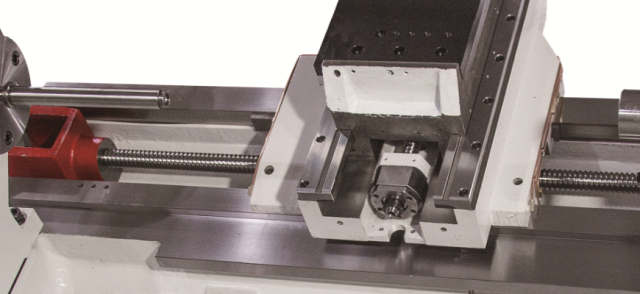

	Ось Z Ось Z оснащена высокопроизводительным двигателем подачи Fanuc (Япония) - 3 кВт. Направляющие скольжения увеличенного сечения коробчатого типа изготавливаются из цельной отливки, поэтому позволяют производить скоростную обработку в самых тяжелых условиях. Закаленные индукционным способом и прецизионно шлифованные направляющие обеспечивают высокую точность в течение всего срока службы. Каретка увеличенной ширины способствует снижению вибраций, при тяжёлых режимах обработки – это значительно увеличивает стойкость режущего инструмента и повышает стабильность обработки. Направляющие по оси X надёжно защищены герметичными кожухами, что исключает повреждение поверхности направляющих стружкой.
	Главный шпиндель – мощностью 15 / 18,5 кВт (2800 об/мин) Сверхпрочная конструкция корпуса шпинделя, выполненная из цельного литья Meehanite, сохраняет минимальное тепловое расширение и значительно продлевает срок службы подшипников. Двухрядные цилиндрические роликовыми подшипниками спереди в сочетании с радиально-упорным двухрядным подшипником сзади, гарантируют высокую жесткость при обработке в тяжелых условиях и как следствие - отличное качество поверхности получаемых деталей.

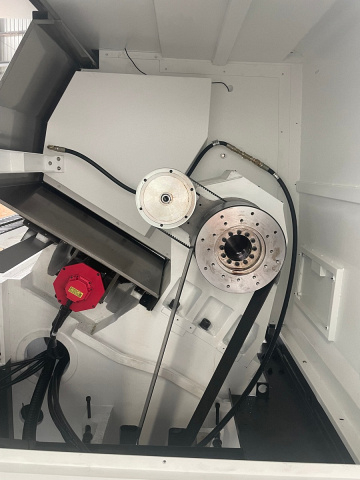

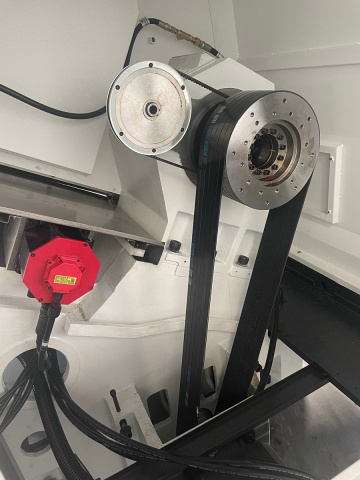

	Привод Станок в стандартной комплектации оснащается ремённым приводом, что оптимально по цене, крутящему моменту и удобству обслуживания. Система шкивов шпинделя оснащена мощным и надежным электродвигателем переменного тока Fanuc (Япония), обеспечивающим превосходную силу резания в тяжелых условиях. Ремень шкива типа PK используется для достижения низкого уровня вибрации и шума, а так же отличной шероховатости обрабатываемой поверхности при высоких скоростях вращения.

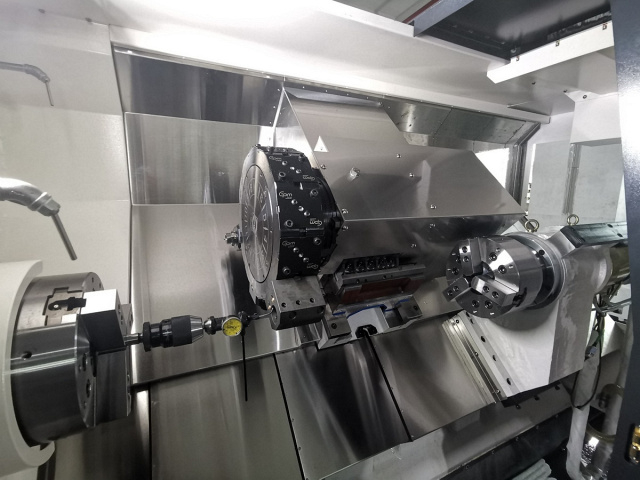

	Револьверная головка
	Ось Y Станок оснащен осью Y с приводом Fanuc (1,4 кВт), что значительно расширяет его технические возможности. Ось Y позволяет выполнять полноценные операции фрезерования канавок и пазов, сверления со смещением от центра. Это даёт возможность обработки более сложных конфигураций деталей по сравнению с обычным 2-х и 3-х осевыми токарными центрами. Движение оси Y осуществляется одновременным перемещением по осям X и Ys. Обработка канавок и контуров с функцией интерполяции в полярных координатах (на станках без оси Y), когда ось X меняет направление в точке пересечения между центральной линией и обрабатываемым профилем, влияет на точность получаемого профиля (появляются выступы и недорезы). Обработка с управлением по оси Y на станках серии TL решает эту проблему. На станке с осью Y при обработке канавок, их ширина идеально параллельна по всей высоте канавки. Этого невозможно достичь на станке без оси Y.
	ШВП ШВП от THK / PMI (Япония) с предварительным натяжением и двойным креплением класса C3. Оба конца осей X/Y (R32 мм) и осей Z/B (R40 мм) жестко зафиксированы и установлены в предварительно нагруженные высокоточные подшипники класса P4, которые обеспечивают точное и плавное перемещение при повышенных нагрузках.
	Противошпиндель Станок в стандартной комплектации оснащен моторшпинделем (патрон 8`) со встроенным двигателем Fanuc (22 кВт) на 4500 об/мин и блоком охлаждения масляной рубашкой для минимизации тепловой деформации и обеспечения максимальной точности обработки даже в течение длительного периода работы. Противошпиндель с управлением по оси C2 даёт возможность обработать заготовку за один установ с двух сторон, а мощный встроенный двигатель Fanuc обеспечивает быстрое ускорение с высоким крутящим моментом и высокой точностью.
	Синхронизация осей C1 и C2
	Автоматический перехват деталей

Комплектация

Стандартная

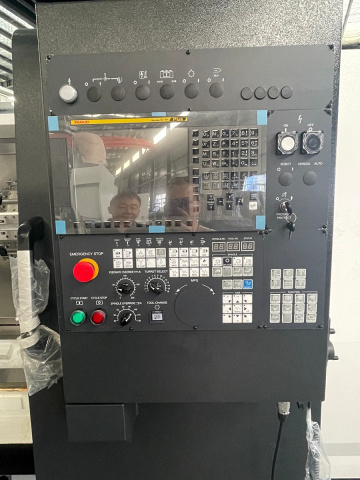

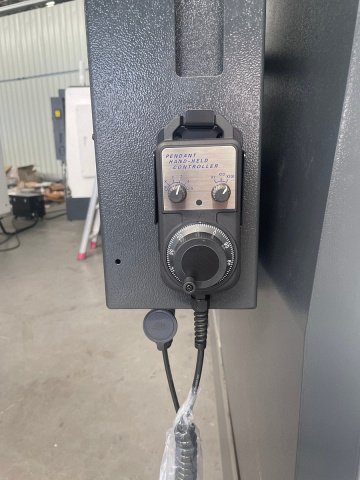

	Система ЧПУ FANUC 0i-TF Plus В базовой комплектации устанавливается обновлённая система ЧПУ FANUC 0i-TF версии Plus расширен функционал: Панель оператора может поворачиваться на 90 градусов, обеспечивая легкий доступ к управлению во время работы со станком.

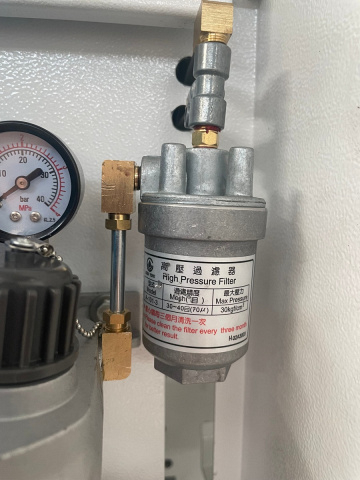

	Система подачи СОЖ Система подачи СОЖ под давлением через револьвер/инструмент позволяет повысить качество обработки, увеличить глубину резания и скорость подачи, а так же продлить срок службы инструмента. Эффективное омывание зоны резания СОЖ способствует более высокому качеству обработанной поверхности. Система подачи СОЖ включает в себя помпу для прокачки под давлением 20 бар.

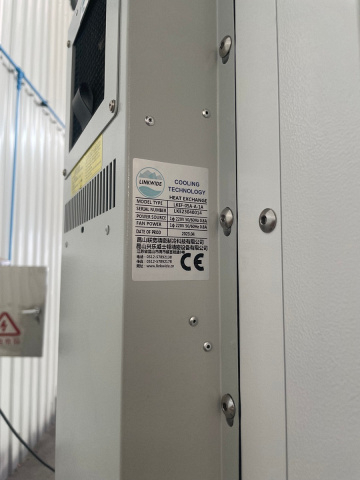

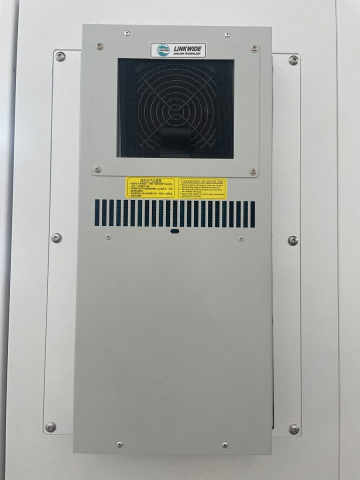

	Надёжные электрические компоненты Тормозные, силовые и релейные цепи объединены в одну систему плат, но разнесены друг относительно друга в электрошкафу для оптимально теплообмена и исключения перегрева с учётом непрерывной условий работы оборудования в несколько смен. Все двигатели, привода, драйверы и контроллер поставляются от признанного мирового лидера автоматизации станков с ЧПУ – Fanuc (Япония). Все электрические компоненты от французской компании Schneider.

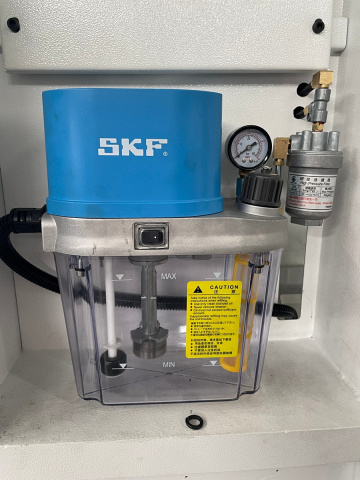

	Автоматическая система смазки Автоматическая система обеспечивает централизованную своевременную смазку по основным движущимся элементам – ШВП, направляющим, подшипникам, что эффективно препятствует износу и многократно увеличивает их срок службы. Система смазки компактно встроена в корпус станка. При низком уровне масла в системе – появляется советующая индикация на панели оператора.
	Маслоотделитель (сепаратор СОЖ) Дискового типа предназначен для удаления масляных загрязнений из охлаждающей жидкости. Диск из нержавеющей стали со специальным покрытием (для удаления масла) вращаясь захватывает масляную пленку с поверхности СОЖ, которая затем удаляется. Очищенная СОЖ попадает обратно в систему циркуляции для дальнейшего использования. Маслоотделитель существенно экономит и продлевает срок службы охлаждающей жидкости в системе.
	Автоматический конвейер Для удаления отработанной стружки из зоны резания используется автоматический конвейер (ленточный). Конвейер включается через M-код или напрямую от пульта управления. С помощью настроек устанавливается интервал и продолжительность работы конвейера для автоматического цикла работы. В комплекте поставляется тележка (корзина) для сбора стружки.

Дополнительная

	Уловитель готовых деталей
	Конвейер деталей
	Система измерения инструмента Система измерения инструмента HPMA (Renishaw) позволяет измерить/контролировать размер инструмента перед обработкой, а так же вести мониторинг износа или поломки инструмента в процессе обработки. Система HPMA полностью исключает из технологического процесса простои станков и брак, связанные с погрешностями при выполнении наладки и контроля инструмента вручную.
	Система измерения детали С помощью сенсорного датчика, установленного на револьверной головке, автоматически рассчитываются внутренний диаметр, наружный диаметр и перепад высот обрабатываемой детали, а также осуществляется коррекция перемещений инструмента для стабильной точности в условиях непрерывной обработки.
	Уловитель масляного тумана

Технические характеристики

• Ø отверстия в шпинделе, мм 75
• Расстояние между центрами (рмц), мм 830
• Мощность, кВт 2.7
• Масса, кг 7000
• Модель TH-2500SY / 1000
• Type Токарный центр с противошпинделем
