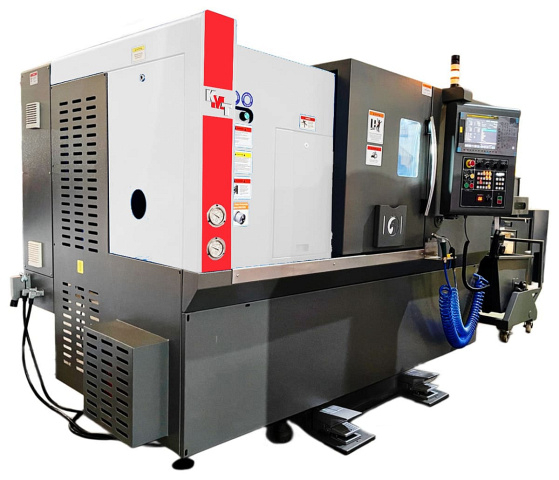

Токарный центр с наклонной станиной 56/570M
(голосов 0)
Артикул: 1010385856_570m Код товара: 105726
Под заказ
Токарный станок ЧПУ с наклонной станинойКМТ 56/570Мпредназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли. Высокие технические характеристики станка его надежность и точность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью. За счет наклонной массивной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве. Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
Область применения 56/570M
За счет наклонной массивной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве. Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
Конструктивные особенности 56/570M
 |
Кабинетное ограждение Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования. Кабинетное ограждение обеспечивает защиту оператора станка от возможных травм в процессе работы - возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло. Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса. |
 |

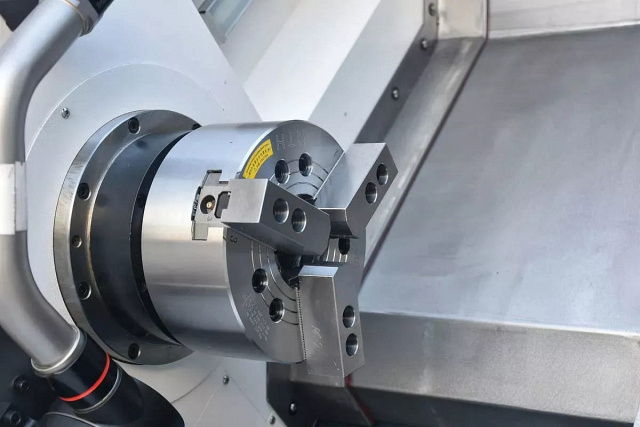

Гидравлический патрон 250 мм Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.) Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно. За счет этого обеспечивается само центрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0,05 - 0,08 мм. |
 |

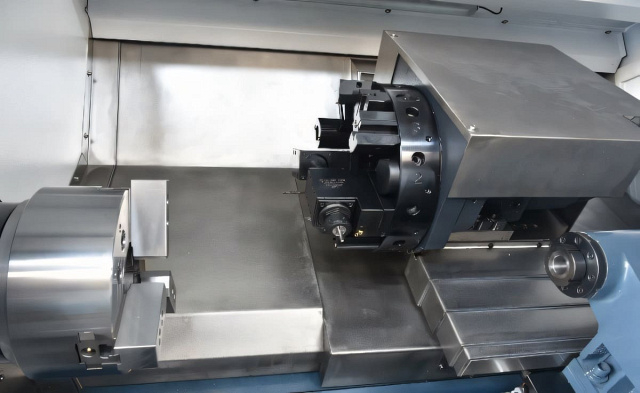

12-позиционная револьверная голова Pragati DST-100 VDI 40 Максимальное количество устанавливаемых инструментов составляет - 12 шт., что делает данную револьверную систему более функциональной в сравнении с 6-, 8-позиционной. Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 25 х 25 мм. |
 |
Приводная система Fanuc Серводвигатели Fanuc на осях X и Z обеспечивают минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. Благодаря множеству технических инноваций приводная система Fanuc задает новые стандарты в классе приводов станков. |
 |
Наклонная монолитная станина из чугуна Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термообработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. В стандартной комплектации станок оборудован виброопорами. |
 |

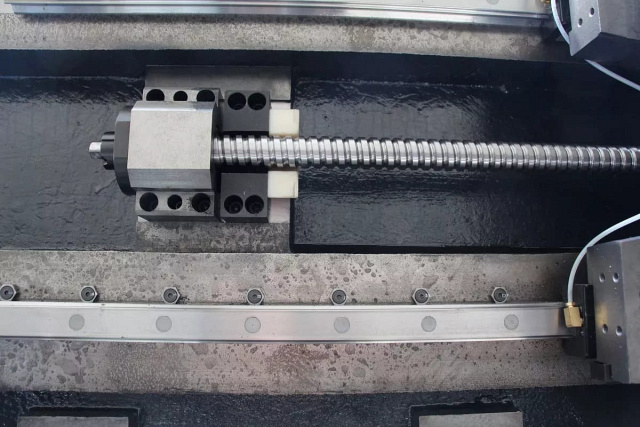

Направляющие качения и шарико-винтовые передачи HIWIN (Тайвань) Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода. Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка - суппорта с установленной револьверной головой. |
 |
Телескопические защиты Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка. Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования. |
 |
Электрический шкаф с компонентами Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка. Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z - Siemens (Германия). Контакторы - Sсhneider (Франция). |
 |

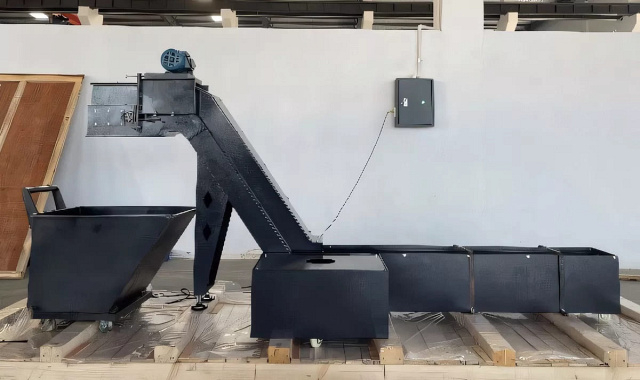

Транспортер для удаления стружки ленточного типа Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка. |
 |
Измерение и привязка инструмента Состоит из неподвижной базы и мобильной руки, которая может двигаться в позицию замера в двух режимах: Это является необходимым условием для проверки инструментов на предмет износа и поломки в течение цикла обработки. |
 |

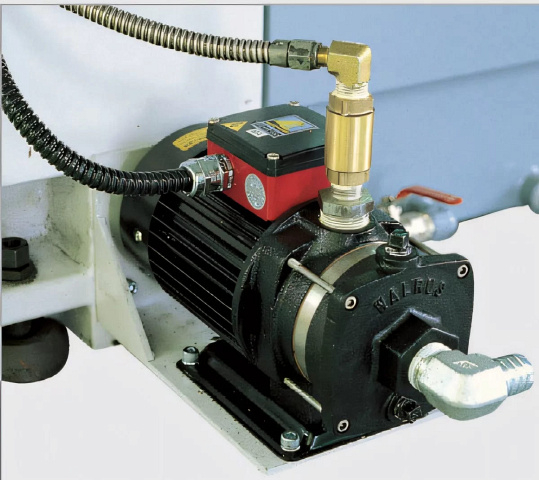

Подача СОЖ Позволяет оптимизировать удаление стружки и тепла из зоны резания путем подачи смазочно-охлаждающих жидкостей через револьверную голову. Тем самым режущая кромка инструмента дольше сохраняет свои заявленные характеристики, что позволяет экономит на инструменте и времени его замены. |
Комплектация 56/570M
Стандартная
Технические характеристики 56/570M
| Характеристика | Значение |
|---|---|
| Макс. диаметр вращения, мм | 560 |
| Макс. длина точения, мм | 575 |
| Конус | А2-8 |
| Частота вращения шпинделя, об/мин | 4000 |
| Диаметр отверстия шпинделя, мм | 63 |
| Размер патрона, дюйм | 10 |
| Размер державки инструмента, мм | 25 x 25 |
| Размер державки расточного резца, мм | 40 |
| Конус пиноли задней бабки | МТ5 |
| Ход пиноли задней бабки, мм | 80 |
| Двигатель привода главного шпинделя, кВт | 11 / 15 |
| Количество инструментов, шт. | 12 |
| Система ЧПУ | Fanuc |
| Тип направляющих | качения |
| Приводной инструмент | нет |
| Ось Y | нет |
| Длина, мм | 4300 |
| Ширина, мм | 2200 |
| Высота, мм | 2200 |
| Вес, кг | 3100 |
