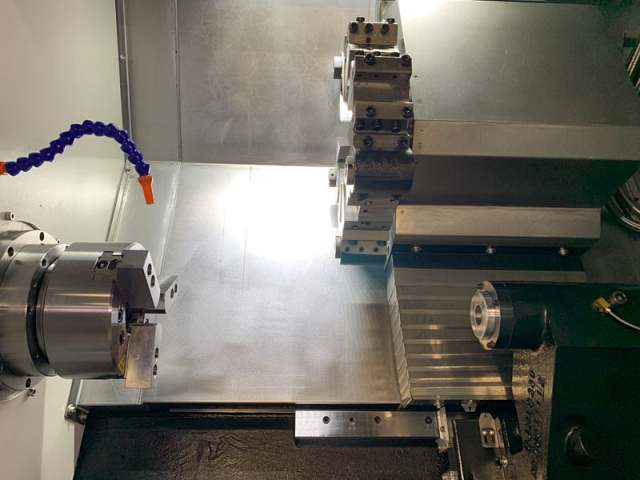

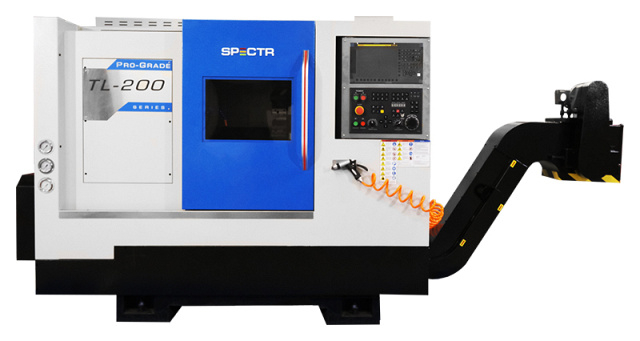

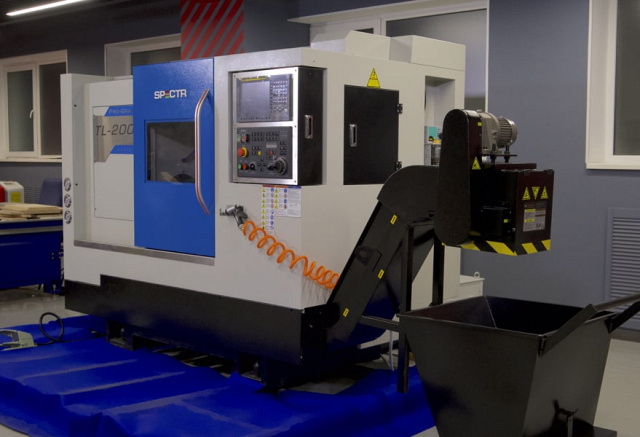

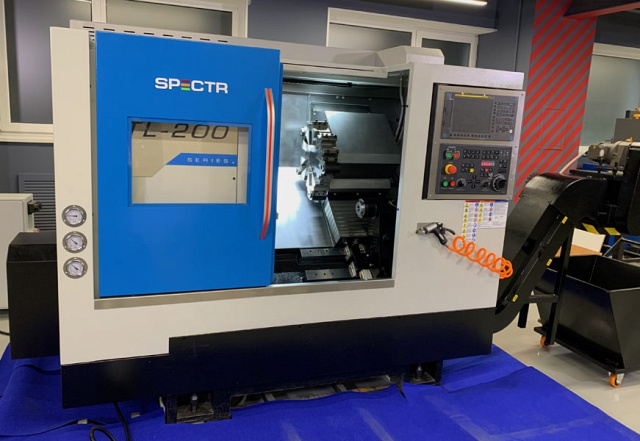

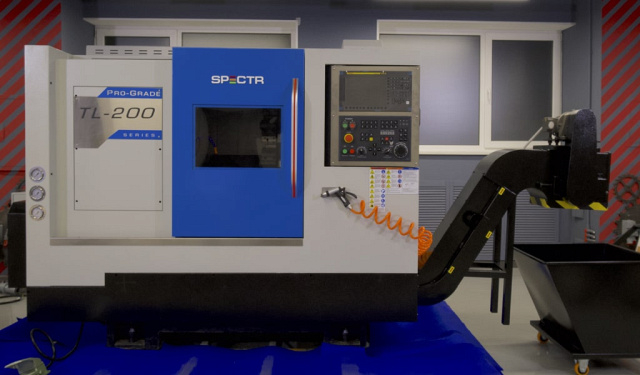

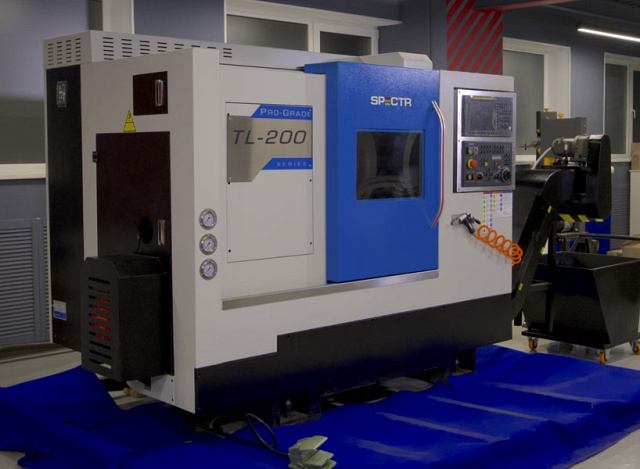

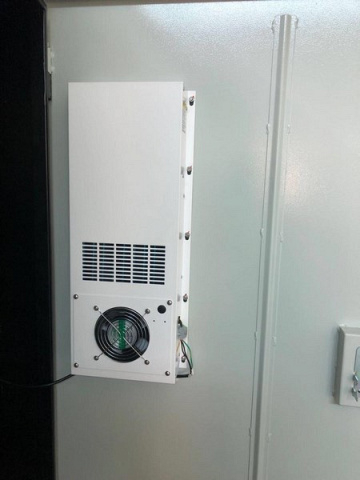

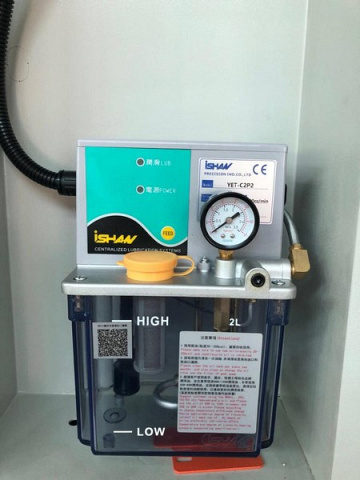

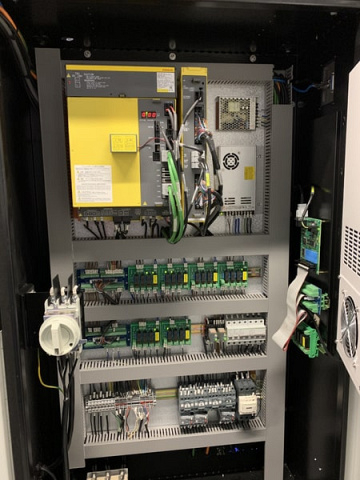

Токарный станок с наклонной станиной с ЧПУ SPECTR TL-200
Токарные станки с наклонной станиной серии TL предназначены длякомплексной обработки*сложных по конфигурации деталей и стандартных деталей типа тел вращения: валов, осей, фланцев и других методом точения. Токарные станки с наклонной станиной серии TL применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, автомобильной промышленности для обработки закаленных, высоколегированных, нержавеющих сталей, а так же цветных металлов и сплавов. * Токарная обработка выполняется за счет сочетания двух основных движений - вращение заготовки, закрепленной в патроне и движения подачи, совершаемого инструментом при обработке деталей до заданных параметров их размера, формы и качества поверхности.
Область применения SPECTR TL-200
Токарные станки с наклонной станиной серии TL применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, автомобильной промышленности для обработки закаленных, высоколегированных, нержавеющих сталей, а так же цветных металлов и сплавов. Машиностроение Авиационная промышленность Автомобильная промышленность Двигателестроение
Схемы обработки SPECTR TL-200
 |
Осевое сверление |
 |
Развёртывание |
 |
Наружное (проходное) точение |
 |
Точение канавки |
 |
Точение фаски |
 |
Точение конуса |
 |
Точение торца |
 |
Резьбонарезание |
 |
Расточка |
 |
Накатка профиля |
Конструктивные особенности SPECTR TL-200
 |
Станина |
 |

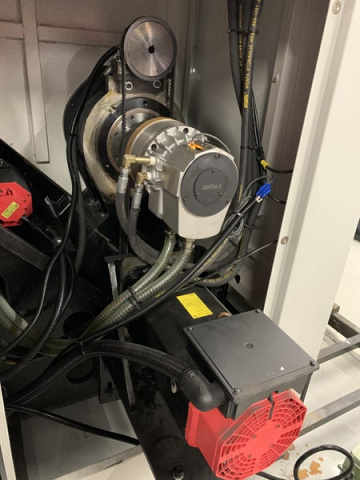

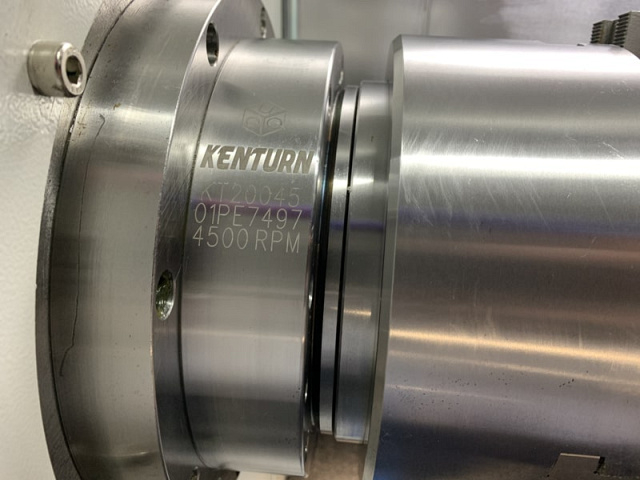

Шпиндель |
 |

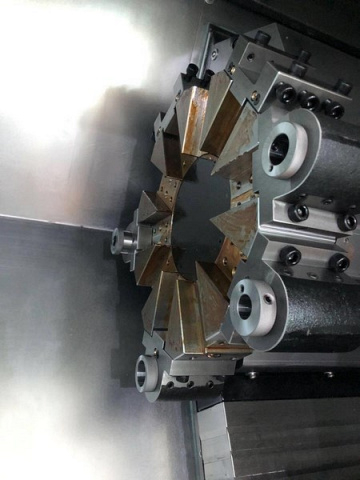

Револьверная голова |
 |

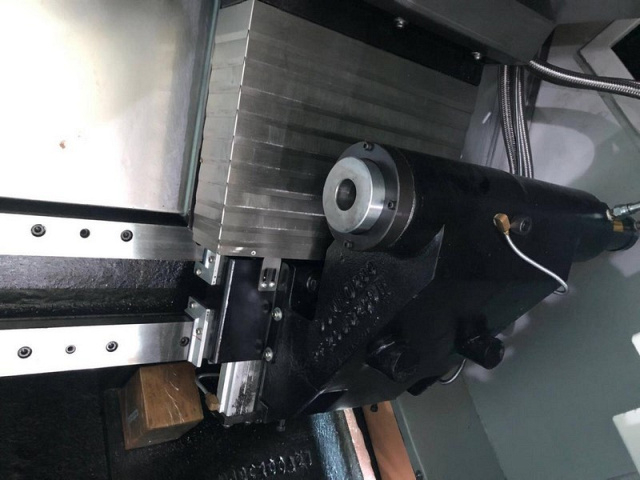

Автоматизировання задняя бабка |
 |
Перемещение задней бабки |
 |
Роликовые направляющие |
Комплектация SPECTR TL-200
Стандартная
 |

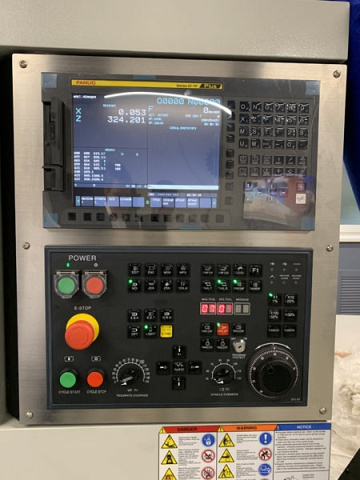

Система ЧПУ В базовой комплектации устанавливается обновлённая система ЧПУ FANUC 0i-TF (5) Plus, LCD монитор 10,4 дюймов.В версии Plus расширен функционал: |
 |
Инсрументальные блоки |
 |

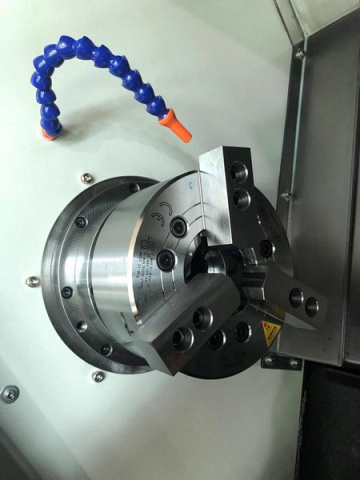

Токарный патрон В базовой комплектации установлен гидравлический самоцентрирующийся 3-х кулачковый патрон размером 8’’ (208 мм) фирмы AutoGrip (Тайвань). Изготовлен из износостойкой стали. Предназначен для зажима заготовок цилиндрической симметричной формы. В стандартную комплектацию входят комплекты калёных и сырых кулачков для полноценной работы. Макс. диаметр зажима – 210 мм Мин. диаметр зажима – 23 мм Макс. усилие зажима – 31,9 кН |
 |
Подготовка для системы измерения |
 |
Система измерения инструмента |
 |
Электронный замок |
 |
Конвейер для удаления стружки |
 |
Трансформатор |
 |
Подготовка для пруткоподатчика |
 |
Комплект ЗИП В комплект ЗИП входит: |
Дополнительная
 |
Система ЧПУ Siemens |
 |
Автоподатчик прутка DH-65/65L |
 |
Маслоотделитель (сепаратор СОЖ) |
 |
СОЖ через инструмент (10 бар) |
Технические характеристики SPECTR TL-200
| Характеристика | Значение |
|---|---|
| Макс. диаметр вращения, мм | 470 |
| Макс. диаметр точения, мм | 400 |
| Макс. длина точения, мм | 400 |
| Макс. диаметр прутка, мм | 52 |
| По оси X, мм | 210 |
| По оси Z, мм | 400 |
| Конус | A2-6 |
| Частота вращения шпинделя, об/мин | 4000 |
| Диаметр отверстия шпинделя, мм | 62 |
| Размер патрона, дюйм | 8 |
| Ускоренная подача по оси X, м/мин | 24 |
| Ускоренная подача по оси Z, м/мин | 24 |
| Размер державки инструмента, мм | 25 x 25 |
| Размер державки расточного резца, мм | 40 |
| Точность позиционирования, мм | 0,009 / 0,009 |
| Повторяемость, мм | 0,003 / 0,004 |
| Перемещение задней бабки, мм | 400 |
| Конус пиноли задней бабки | MT4 |
| Ход пиноли задней бабки, мм | 120 |
| Диаметр пиноли задней бабки, мм | 75 |
| Двигатель привода главного шпинделя, кВт | 11 / 15 |
| Двигатель привода оси Х, кВт | 1,8 |
| Двигатель привода оси Z, кВт | 1,8 |
| Крутящий момент главного шпинделя, Нм | 118 |
| Двигатель приводного инструмента, кВт | нет |
| Крутящий момент приводного инструмента, Нм | нет |
| Количество инструментов, шт. | 10 |
| Угол наклона станины, град. | 45 |
| Тип направляющих | качения |
| Приводной инструмент | нет |
| Ось Y | нет |
| Длина, мм | 3455 |
| Ширина, мм | 1395 |
| Высота, мм | 1855 |
| Вес, кг | 3500 |
