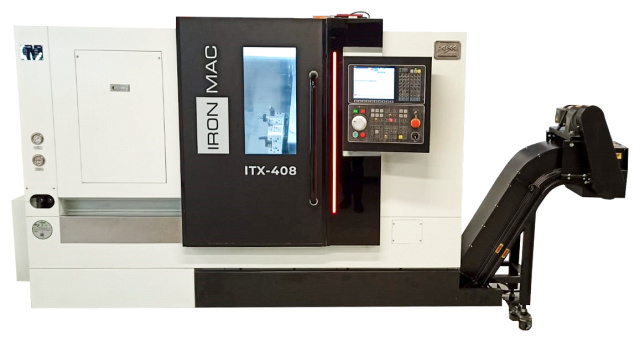

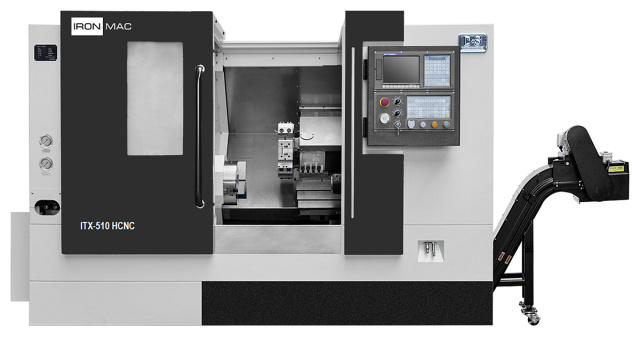

Токарный станок с наклонной станиной с ЧПУ IRONMAC ITX-408 HCNC

Токарные станки с наклонной станиной серииITX-408 / 510 HCNCпредназначены длякомплексной обработки*сложных по конфигурации деталей и стандартных деталей типа тел вращения: валов, осей, фланцев и других методом точения. На токарном станке ITX-408 / 510 HCNC возможно выполнение таких операций как: Токарные станки с наклонной станиной серииITX-408 / 510 HCNCприменяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, автомобильной промышленности для обработки закаленных, высоколегированных, нержавеющих сталей, а так же цветных металлов и сплавов. * Токарная обработка выполняется за счет сочетания двух основных движений - вращение заготовки, закрепленной в патроне и движения подачи, совершаемого инструментом при обработке деталей до заданных параметров их размера, формы и качества поверхности.

Область применения IRONMAC ITX-408 HCNC

Токарные станки с наклонной станиной серииITX-408 / 510 HCNCприменяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, автомобильной промышленности для обработки закаленных, высоколегированных, нержавеющих сталей, а так же цветных металлов и сплавов. Машиностроение Авиационная промышленность Автомобильная промышленность Двигателестроение

Схемы обработки IRONMAC ITX-408 HCNC

	Осевое сверление
	Развёртывание
	Наружное (проходное) точение
	Точение канавки
	Точение фаски
	Точение конуса
	Точение торца
	Резьбонарезание
	Расточка
	Накатка профиля

Конструктивные особенности IRONMAC ITX-408 HCNC

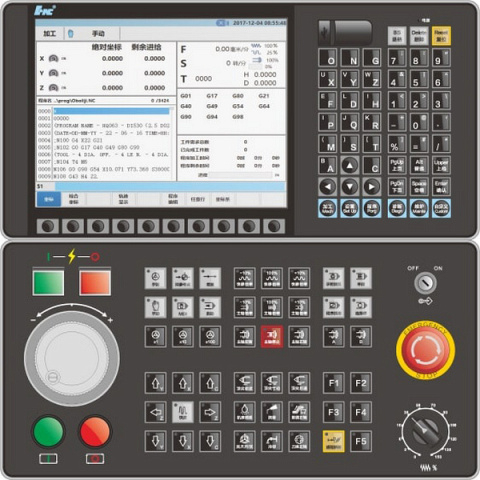

	Система ЧПУ В базовой комплектации устанавливается система ЧПУ HNC808DiT:
	Станина Цельнолитая наклонная станина из серого чугуна высокого качества марки Meehanite. Наклон станины в 45° обеспечивает оптимальное распределение нагрузки, прочную поддержку револьверной головки в процессе резания. Поглощает вибрации при силовом точении стальных деталей в закалённом состоянии с твердостью до 45 HRC. Максимально быстро отводит стружку из зоны резания. Гарантия высокой стабильности, высокой жесткости и стабильность качества массового продукта в процессе работы.
	Шпиндель На станке установлен высокоточный, жесткий шпиндель с усилением путём комбинирования подшипников. В шпинделе установлены как роликовые радиальные так и шариковые упорные подшипники для достижения максимальной жёсткости при высоких нагрузках без потери.

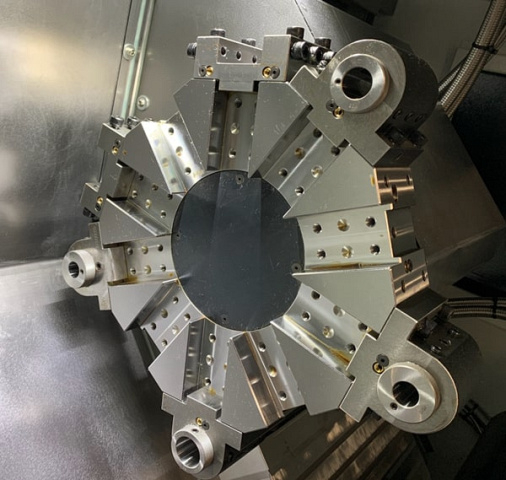

	Револьверная голова Для получения наилучших показателей жёсткости на станке установлена гидравлическая револьверная на 8 / 12 позиций. Вращение револьверной головы осуществляется гидравликой, которая обеспечивает плавность хода, наибольшую выходную мощность, стабильность и жёсткость при повышенных нагрузках на инструмент.

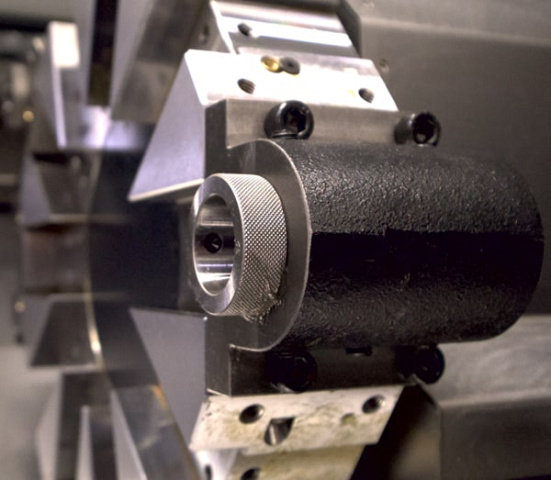

	Инструментальные блоки Револьверная голова комплектуетсяOD-инструментальными блоками для наружного точения,ID-под расточной инструмент с круглым сечением и блоком для U-образного сверла с внутренним подводом СОЖ, непосредственно через инструмент. Инструментальные блоки служат для фиксации режущего инструмента разного профиля и назначения. В блоках предусмотрена подача СОЖ.
	Роликовые направляющие Основные перемещения инструментального суппорта по осям Z и X осуществляется по роликовым направляющим качения серии RG фирмыHIWIN(Тайвань). Обладают сверхвысокой жёсткостью и грузоподъёмностью.

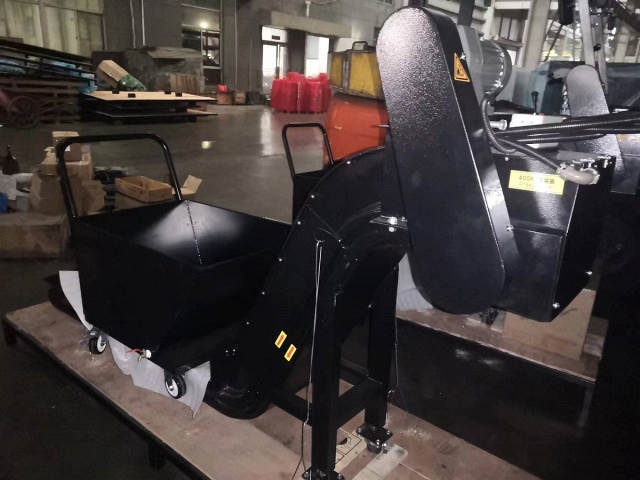

	Конвейер для удаления стружки В стандартной комплектации встроен конвейер ленточного типа известного производителяDS(Китай). Необходим для интенсивного удаления стружки из зоны резания. Позволяет работать на станке без остановок на обслуживание. С конвейером в комплекте поставляется корзина для сбора стружки.
	Автоматическая система смазки Автоматическая система смазки фирмыCNP(Китай) обеспечивает централизованную своевременную смазку по основным движущимся элементам - ШВП, направляющим, подшипникам, что сокращает в разы их износ. Установка времени впрыска осуществляется через контроллер панели ЧПУ. Система смазки компактно встроена в корпус станка. Оповещение на панели оператора об минимальном уровне или окончании масла в резервуаре.

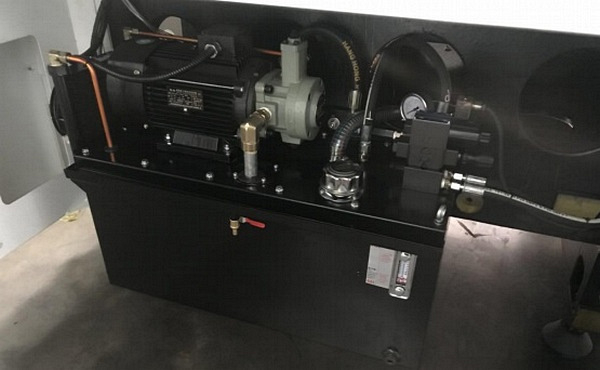

	Гидравлическая станция В станке вмонтирована компактная гидравлическая станция. Используются для работы гидроприводов зажима токарного патрона, револьверной головы и задней бабки. Рабочее давление в системе 2 - 3 МПа. Регулировка давления осуществляется в ручном режиме. Это позволяет своевременно корректировать возможные скачки давления.

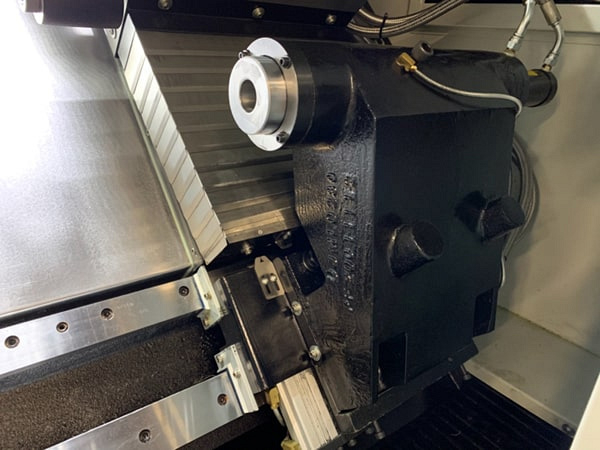

	Автоматическая задняя бабка Предназначена для фиксации и поддержки длинных, а также тяжелых заготовок, при обработке в центрах. Перемещается по широким направляющим скольжения прямоугольного сечения, что обеспечивает высокую жёсткость и точность при обработке на тяжелых режимах резания. Задняя бабка приводится в движение с помощью каретки револьверной головки.

Комплектация IRONMAC ITX-408 HCNC

Стандартная

	Гидравлический 3-х кулачковый патрон - 8" (210 мм)
	Шпиндель с ременной передачей – 3000 об/мин, мощность 11 / 15 кВт (Тайвань)

Технические характеристики IRONMAC ITX-408 HCNC

• Ø обработки над станиной, мм 400
• Ø отверстия в шпинделе, мм 52
• Расстояние между центрами (рмц), мм 450
• Масса, кг 3800
• Модель ITX-408 HCNC
• Type Токарный станок с наклонной станиной с ЧПУ
