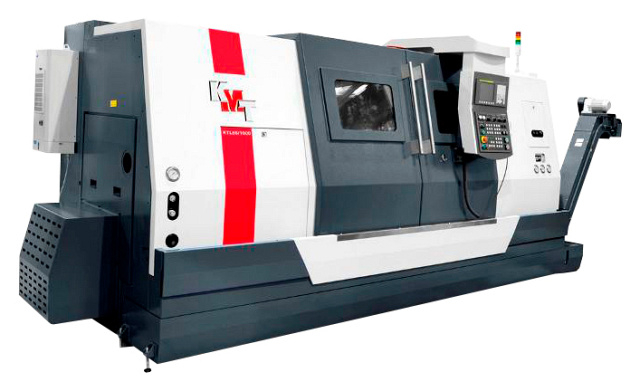

Токарный станок с наклонной станиной KTL60/1000 (NL504SC) с опциями
Токарные станки с ЧПУ серии КТL предназначены длявысокоскоростной токарной обработки*наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности, включая: Токарные обрабатывающие центры KTL нашли применение на всех предприятиях связанных с металлообработкой: * В зависимости от режимов резания - до 3000 оборотов шпинделя в минуту на станках серии KTL
Область применения KTL60/1000 (NL504SC)
Токарные обрабатывающие центры KTL нашли применение на всех предприятиях связанных с металлообработкой: Автомобильная промышленность Приборостроение Машиностроение Авиационная промышленность Двигателестроение
Схемы обработки KTL60/1000 (NL504SC)
 |
Осевое сверление |
 |
Развёртывание |
 |
Наружное (проходное) точение |
 |
Точение канавки |
 |
Точение фаски |
 |
Точение конуса |
 |
Точение торца |
 |
Резьбонарезание |
 |
Расточка |
 |
Накатка профиля |
Конструктивные особенности KTL60/1000 (NL504SC)

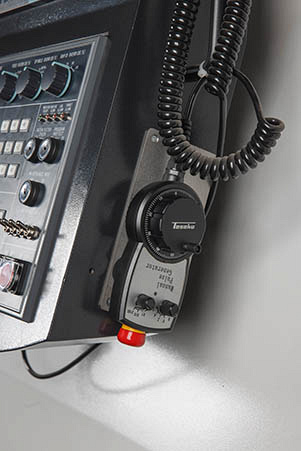

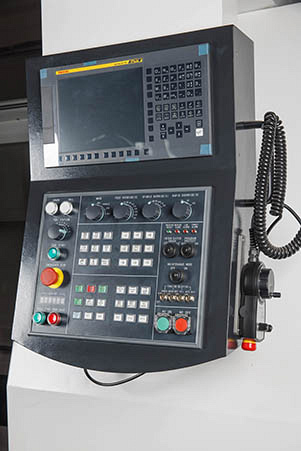

| Система ЧПУ FANUC Промышленная система ЧПУ Fanuc самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах. Для удобства оператора стойка снабжена маховиком ручного управления. |
|

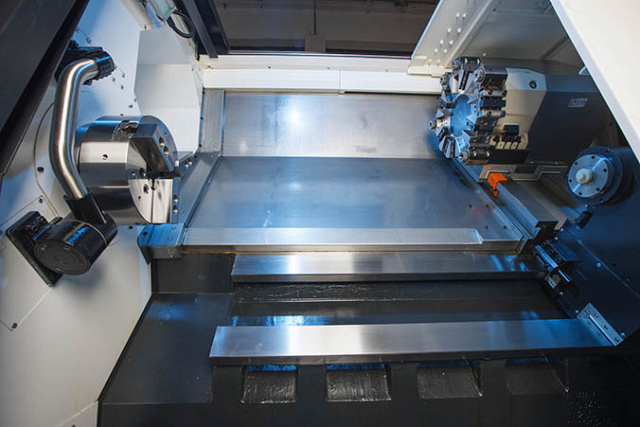

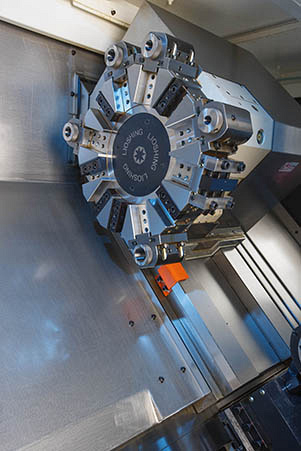

| Револьверная головка В стандартной конфигурации станок оснащен гидравлической револьверной головкой Тайваньского производства на8 инструментов (10/12 опция), обладающей повешенной жесткостью, надежным захватом, высокой скоростью индексации и высокой повторяемостью позиционирования. |
|
 |
Шпиндель собственной разработки Высокоскоростная шпиндельная бабка разработана с учетом минимальных тепловых деформаций и высокой точностью обработки. В шпинделе установлены высокоточные подшипники компании NSK (Япония). |
 |

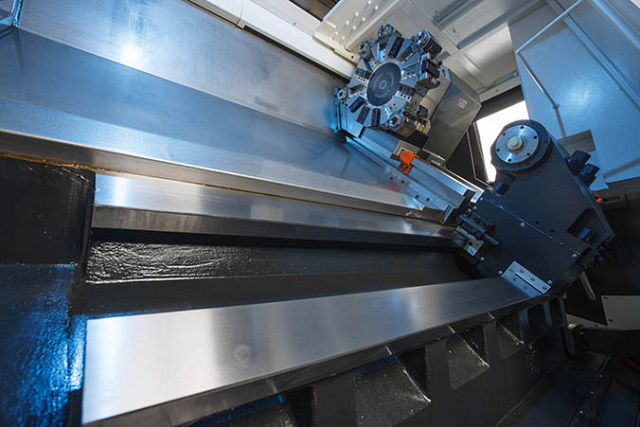

Цельнолитая наклонная станина высокой жесткости На данной серии станков используется цельная станина с углом наклона 45°, изготовленная из модифицированного чугуна – механита с внутренними ребрами жесткости. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и эксплуатировать станок. |
 |
Направляющие скольжения После термообработки твердость поверхности направляющих составляет от 49 - 52 HRC. Преимущества подобной системы в простоте и компактном устройстве, такие направляющие обладают большой нагрузочной возможностью, жёсткостью, способностью демпфировать вибрации. В станке установлены все передачи ШВП производства HIWIN (Тайвань). |

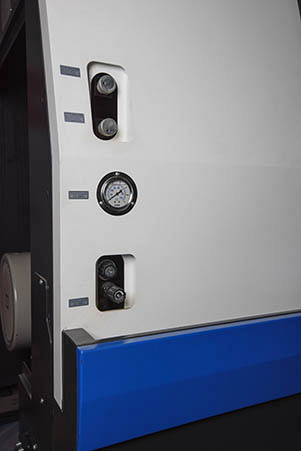

| Задняя бабка | |

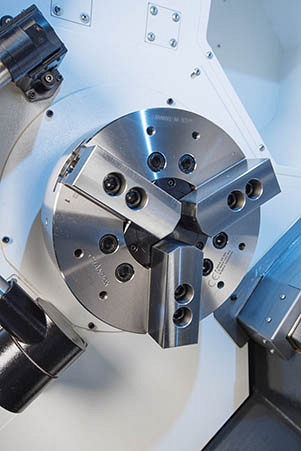

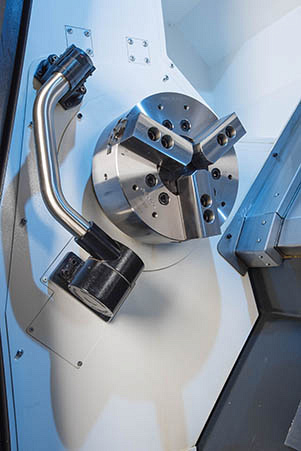

| Гидравлический 3-х кулачковый патрон Гидравлический патрон применяется для зажатия заготовки в процессе обработки. Возможна установка патрона с различным размером по требованию заказчика. |
|
| Шпиндель собственной разработки Высокоскоростная шпиндельная бабка разработана с учетом минимальных тепловых деформаций и высокой точностью обработки. В шпинделе установлены высокоточные подшипники компании NSK(Япония). |
|

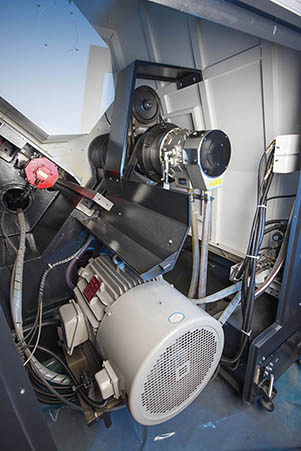

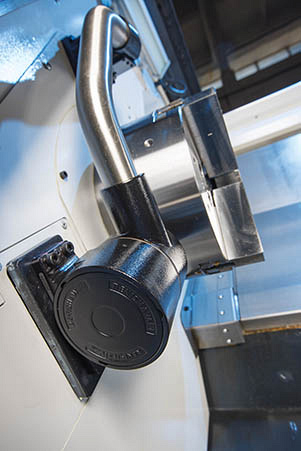

| Редукторный привод для серии Z Привод шпинделя осуществляется посредством редуктора для обеспечения высокого момента на низких оборотах, что позволяет обрабатывать особо тяжёлые заготовки и точить с максимальными припусками закаленные и легированные материалы. |
Комплектация KTL60/1000 (NL504SC)
Стандартная
 |
Система ЧПУ Fanuc (Япония) Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах. Для удобства оператора стойка снабжена маховиком ручного управления. |
 |
Револьверная головка В стандартной конфигурации станок оснащен гидравлической револьверной головкой Тайваньского производства на 8 инструментов (10 / 12 опция), обладающей повешенной жесткостью, надежным захватом, высокой скоростью индексации и высокой повторяемостью позиционирования. |
 |

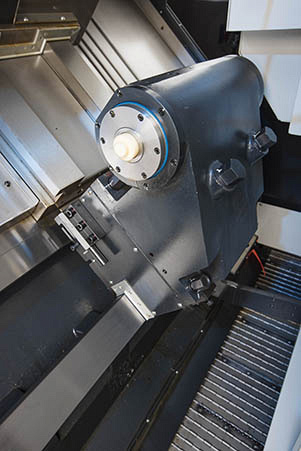

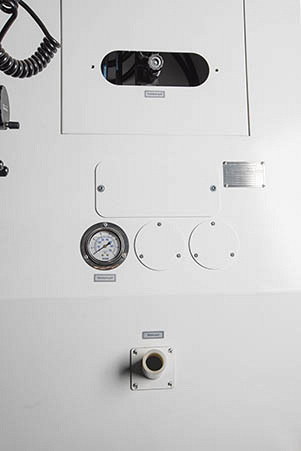

Гидравлическая задняя бабка В стандартной конфигурации станок оснащен гидравлической задней бабкой. Выдвижение пиноли задней бабкой управляется гидравлической системой. |
 |
Гидравлический 3-х кулачковый патрон Гидравлический патрон применяется для зажатия заготовки в процессе обработки. Возможна установка патрона с различным размером по требованию заказчика. |
 |
Педаль зажима / разжима патрона / пиноли задней бабки Предназначена для зажима / разжима гидравл и ческого патрона и пиноли задней бабки. |
 |
Транспортер для удаления стружки Предназначен для автоматизации сбора стружки из черных и цветных металлов в процессе работы станка. |
 |
Система автоматической смазки Система автоматической смазки станка обеспечивает периодическую подачу смазочного материала. |
 |
|
 |
|
 |

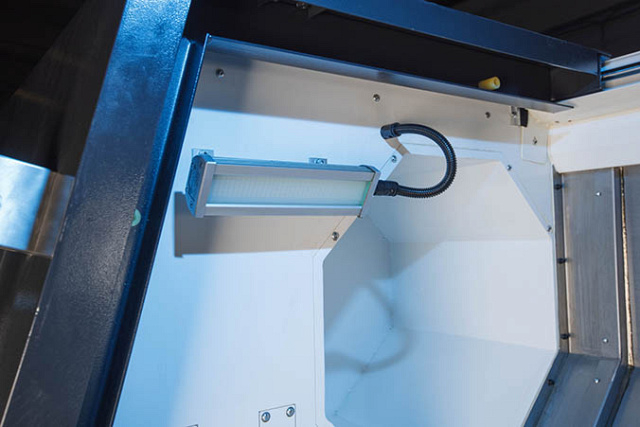

Освещение рабочей зоны Освещение рабочей зоны |
 |
|
 |
|
 |
|
 |
Дополнительная
|
Револьверная головка на 12 позиций 12 позиционная револьверная головка позволит расширить технологические возможности вашего производства, увеличить номенклатуру обрабатываемых изделий, позволит производить обработку конструктивно более сложных деталей за одну установку. |
 |
Задняя бабка управляемая по оси Z от ЧПУ Опционально возможно оснащение задней бабки серво-двигателем для перемещения по оси Z. |
 |
Редукторный привод У серии станков Z шпиндельная бабка оснащается редукторным приводом. Привод шпинделя осуществляется посредством редуктора для обеспечения высокого момента на низких оборотах, что позволяет обрабатывать особо тяжёлые заготовки и точить с максимальными припусками закаленные и легированные материалы. |
 |
Система измерения инструмента Привязка инструмента производится не по детали - «по первой стружке», что является непомерно большой потерей времени в общем цикле изготовления детали (привязка, измерение, корректировка), а при помощи специальной системы измерения смонтированной на корпус станка. Сердцем такой системы является комплект датчиков и щупа, которые обеспечивают измерения, а также комплект программного обеспечения, который обеспечивает интеграцию с системой ЧПУ и предлагает ряд разнообразных возможностей. |
 |
Люнеты Технологические возможности оборудования могут быть расширены за счет применения люнетов. Основное назначение данного приспособления - поддержка длинных заготовок (длина которых превышает в 10 - 12 раз диаметр) и создание условий для надежной обработки, исключающей образование вибрации. |
 |
Устройство подачи прутка |
 |
|
 |
|
 |
|
 |
Технические характеристики KTL60/1000 (NL504SC)
| Характеристика | Значение |
|---|---|
| ЦЕНА | 7 543 399 ₽ |
| ЦЕНА ПО АКЦИИ | 6 663 385 ₽ |
| Макс. диаметр вращения, мм | 600 |
| Макс. диаметр точения, мм | 450 |
| Макс. длина точения, мм | 1000 |
| Макс. диаметр прутка, мм | 50 |
| По оси X, мм | 295 |
| По оси Z, мм | 1100 |
| По оси Y, мм | - |
| Конус | А2-6 |
| Частота вращения шпинделя, об/мин | 3000 |
| Диаметр отверстия шпинделя, мм | 65 |
| Размер патрона, дюйм | 10 |
| Ускоренная подача по оси X, м/мин | 12 |
| Ускоренная подача по оси Z, м/мин | 16 |
| Размер державки инструмента, мм | 25 х 25 |
| Размер державки расточного резца, мм | 40 |
| Точность позиционирования, мм | 0,012 / 0,016 |
| Повторяемость, мм | 0,006 / 0,008 |
| Перемещение задней бабки, мм | 1100 |
| Конус пиноли задней бабки | МТ5 |
| Ход пиноли задней бабки, мм | 100 |
| Диаметр пиноли задней бабки, мм | 100 |
| Двигатель привода главного шпинделя, кВт | 11 / 15 |
| Двигатель привода оси Х, кВт | 1,4 |
| Двигатель привода оси Z, кВт | 1,4 |
| Крутящий момент главного шпинделя, Нм | 105 |
| Двигатель приводного инструмента, кВт | нет |
| Крутящий момент приводного инструмента, Нм | нет |
| Количество инструментов, шт. | 8 (10, 12) |
| Система ЧПУ | Fanuc |
| Угол наклона станины, град. | 45 |
| Тип направляющих | скольжения |
| Приводной инструмент | нет |
| Ось Y | нет |
| Длина, мм | 4750 |
| Ширина, мм | 1880 |
| Высота, мм | 1950 |
| Вес, кг | 4800 |
