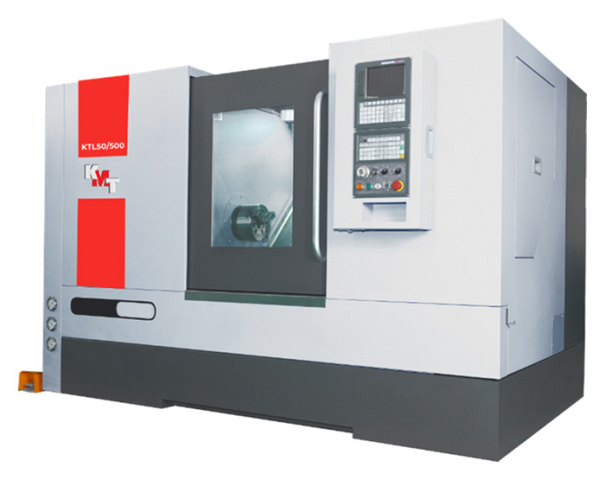

Токарный станок с наклонной станиной KTL 50/500 (HT30)
СтанокKTL50/500 (HT30)предназначен для получистовой и чистовой обработки различного вида деталей типа вал, диск, втулка. Подходит для скоростной обработки черных и цветных металлов. Станок позволяет выполнять основные операции механической обработки такие как: Токарные обрабатывающие центры KTL нашли применение на всех предприятиях связанных с металлообработкой:
Область применения KTL 50/500 (HT30)
Токарные обрабатывающие центры KTL нашли применение на всех предприятиях связанных с металлообработкой: Автомобильная промышленность Приборостроение Машиностроение Авиационная промышленность Двигателестроение
Схемы обработки KTL 50/500 (HT30)
 |
Осевое сверление |
 |
Развёртывание |
 |
Наружное (проходное) точение |
 |
Точение канавки |
 |
Точение фаски |
 |
Точение конуса |
 |
Точение торца |
 |
Резьбонарезание |
 |
Расточка |
 |
Накатка профиля |
Конструктивные особенности KTL 50/500 (HT30)
 |
Цельнолитая чугунная станина Для станины токарного центра применяется литая станина из модифицированного чугуна марки HT300. Компоновка внутренних частей станины усилена ребрами жесткости. Толщина стенок литья составляет 30 мм. |
 |

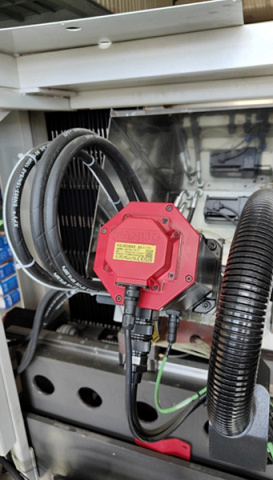

Главный двигатель и приводы подач по осям X/Z На токарном центреKTL 50установлен главный двигательмощностью 11/15 кВтпроизводстваFANUC (Япония). Передача крутящего момента с основного двигателя на шпиндель осуществляется за счет клино-ременной передачи, что значительно уменьшает шум при работе. Скорость вращения шпинделя регулируется бесступенчато, что обеспечивает высокую точность и шероховатость обработки. Приводы подач также оригинальные от производителяFANUC. |
 |

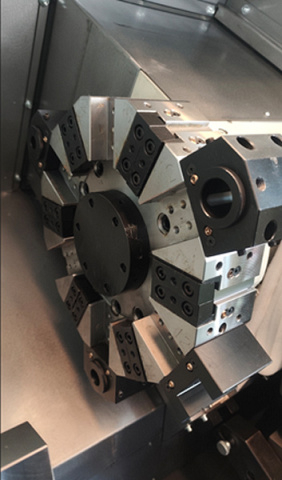

Револьверная головка Токарный центрKTL 50/500оснащен 8-позиционной гидравлической револьверной головкой производства Тайвань. Сечение инструмента 25 х 25 мм., отверстие в блоке под расточной инструмент диаметром 40 мм. Револьверная головка обеспечивает высокую точность позиционирования, жесткость обработки. Подача СОЖ через револьверную головку позволяет снизить затраты на режущий инструмент. На станке установлена помпа подачи СОЖ 3 бара. |
 |

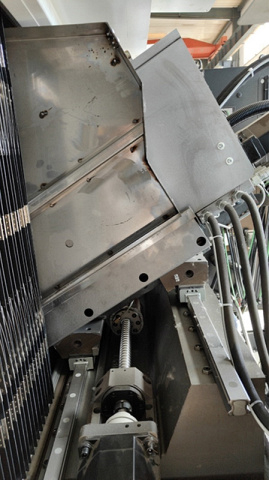

Линейные направляющие качения По осям X и Z установлены линейные направляющие качения роликового типа производстваTHK (Япония), обеспечивающие высокую скорость и точность перемещения. Ширина линейных направляющих по осям X/Z составляет 35 мм, что гарантирует высокую жесткость, стойкость к вибрации и деформации при высоких скоростях перемещений. |
 |

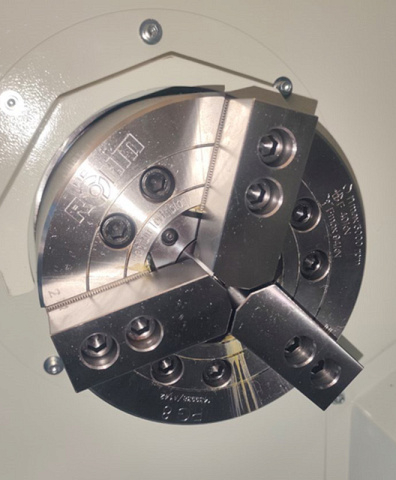

Гидравлический 3-х кулачковый патрон |
 |

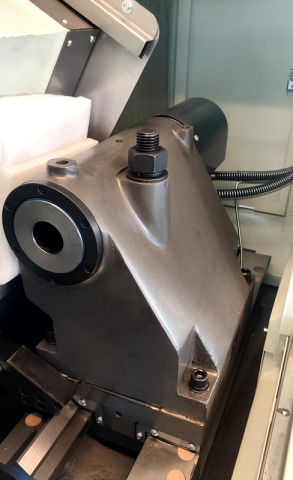

Гидравлическая задняя бабка На станке установлена гидравлическая задняя бабка. Движение задней бабки осуществляется по направляющим качения роликового типа. Управлять перемещением задней бабки можно через ЧПУ или от педали. |
 |

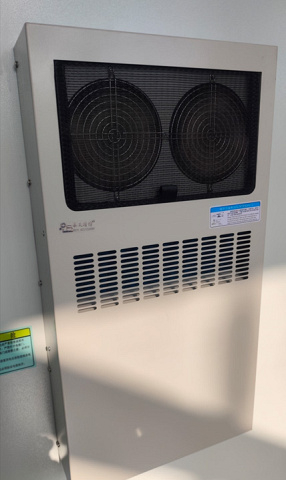

Теплообменник электрошкафа Теплообменник обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации. |
 |

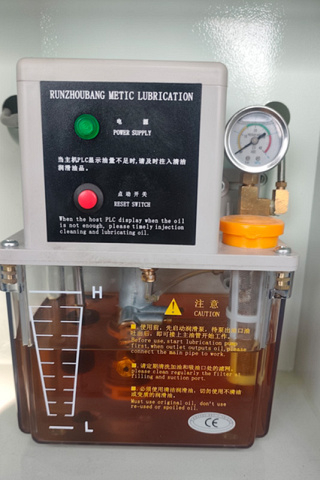

Автоматическая система смазки Автоматическая система смазки обеспечивает централизованную своевременную смазку по основным движущимся элементам – направляющим и ШВП, что сокращает их износ в разы. |
 |

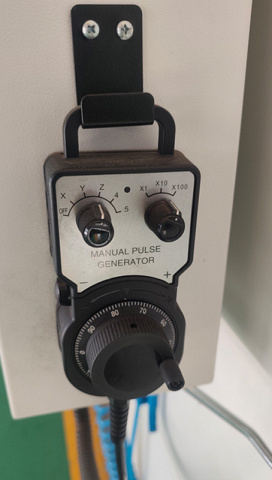

Маховик перемещений по осям (MPG) Переносной пульт управления с маховичком позволяет в разы сократить время наладки станка, обеспечивает перемещение рабочих органов станка по двум осям. |
 |

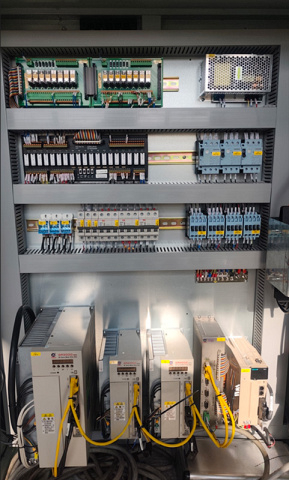

СЕ стандарт электрошкафа Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компонентыSiemens/LG/ Schneider. |
 |

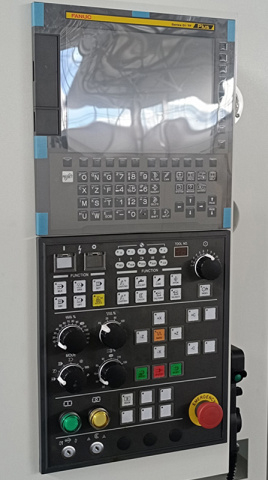

Система ЧПУ |
Комплектация KTL 50/500 (HT30)
- Комплект переходных втулок
Технические характеристики KTL 50/500 (HT30)
| Характеристика | Значение |
|---|---|
| ЦЕНА | 5 568 673 ₽ |
| Макс. диаметр обработки над суппортом, мм | 320 |
| Макс. устанавливаемый диаметр над станиной, мм | 500 |
| Макс. устанавливаемый диаметр, мм | 320 |
| Макс. длина точения, мм | 480 |
| Макс. диаметр прутка, мм | 52 |
| По оси X, мм | 180 |
| По оси Z, мм | 560 |
| Скорость быстрых перемещений по осям X / Z, м/мин | 24 / 30 |
| Конус | A2-6 |
| Частота вращения шпинделя, об/мин | 50 - 4500 |
| Диаметр отверстия шпинделя, мм | 6 |
| Размер патрона, дюйм | 8 (Ø 200 мм) |
| Точность позиционирования, мм | 0,008 |
| Повторяемость, мм | 0,004 |
| Перемещение задней бабки, мм | 450 |
| Конус пиноли задней бабки | МТ5 |
| Двигатель привода главного шпинделя, кВт | 11/15 |
| Двигатель привода оси Х, кВт | 1,8 |
| Двигатель привода оси Z, кВт | 1,8 |
| Количество инструментов, шт. | 8 |
| Сечение инструмента, мм x мм | 25 x 25 |
| Система ЧПУ | Fanuc |
| Приводной инструмент | нет |
| Ось Y | нет |
| Давление помпы подачи СОЖ, Бар | 3 |
| Напряжение, В | 380± 5% |
| Частота, Гц | 50 |
| Длина, мм | 2275 |
| Ширина, мм | 1625 |
| Высота, мм | 1825 |
| Вес, кг | 3650 |
