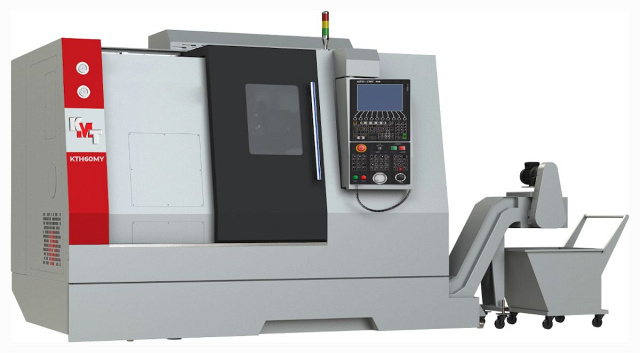

Токарный станок с наклонной станиной KTH 60/1000 M
Артикул: 10112770kth_60_1000_m Код товара: 105765
На складе: много
Токарные станки с наклонной станиной KTН с высокой скоростью, точностью предназначен для получистовой и чистовой обработки различного вида деталей типа вал, диск, втулка. Станок позволяет выполнять основные операции механической обработки: точение наружных поверхностей, расточки отверстий, внутренних криволинейных поверхностей конической формы, обработка наружной и внутренней резьбы, дуг, разворачивания отверстий. Подходит для скоростной обработки черных и цветных металлов. Высокоточные токарные обрабатывающие центры серии KТH применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, приборостроении. KTН обеспечивают высокую эффективность, большие объемы и высокую точность обработки.
Область применения KTH 60/1000 M
Высокоточные токарные обрабатывающие центры серии KТH применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, приборостроении. Изготовление фитингов и соединительных деталей: Автомобильная промышленность Авиационная промышленность Двигателестроение
Схемы обработки KTH 60/1000 M
 |
Осевое сверление |
 |
Внеосевое сверление |
 |
Торцевое сверление |
 |
Развёртывание |
 |
Внеосевое развёртывание |
 |
Торцевое развёртывание |
 |
Наружное (проходное) точение |
 |
Точение канавки |
 |
Точение фаски |
 |
Точение конуса |
 |
Точение торца |
 |
Резьбонарезание |
 |
Контурное фрезерование |
 |
Расточка |
 |
Накатка профиля |
Конструктивные особенности KTH 60/1000 M
 |

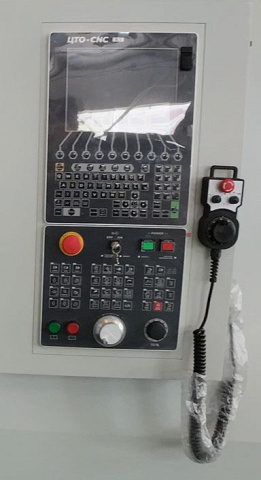

Система ЧПУ |
 |
Цельнолитая наклонная станина высокой жесткости На данной серии станков используется цельная станина с углом наклона 30°, изготовленная из модифицированного чугуна – механита с внутренними ребрами жесткости. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и эксплуатировать станок. |
 |

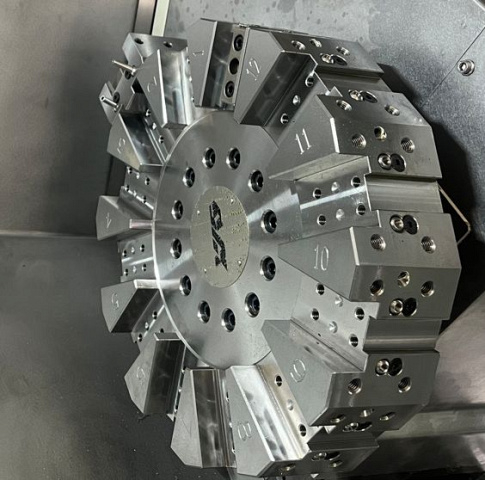

Револьверная головка В стандартной конфигурации станок оснащен револьверной головкой на 12-ть позиций инструмента, обладающей повешенной жесткостью, надежным захватом, высокой скоростью индексации и высокой повторяемостью позиционирования. На фото представлены: Револьверная головка без приводного инструмента и с приводным |
 |

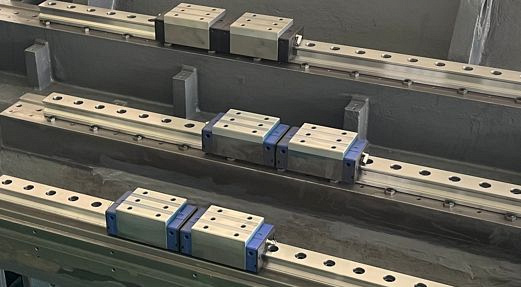

Линейные направляющие Линейные направляющие пр-ва Тайвань обеспечивают высокоскоростное перемещение и более высокую точность позиционирования. Линейные направляющие обеспечивают малое фрикционное сопротивление, высокую жесткость и высокую стойкость к вибрации и деформации. |
 |

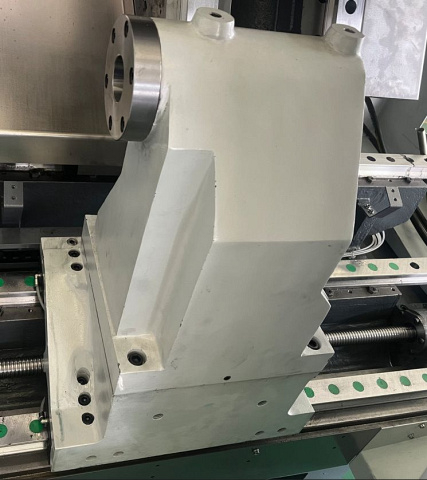

Задняя бабка На станке установлена гидравлическая задняя бабка. Движение задней бабки осуществляется по направляющим качения роликового типа. Управление осуществляется с кнопки пульта управления. |
 |

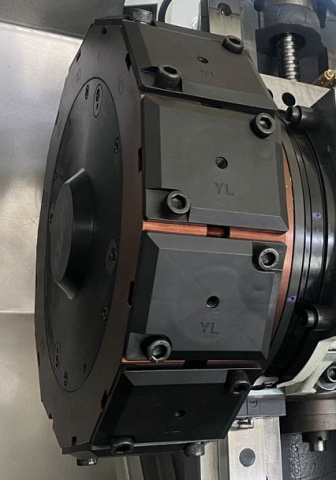

Гидравлический 3-х кулачковый патрон Гидравлический патрон применяется для зажатия заготовки в процессе обработки. Возможна установка патрона с различным размером по требованию заказчика. |
 |

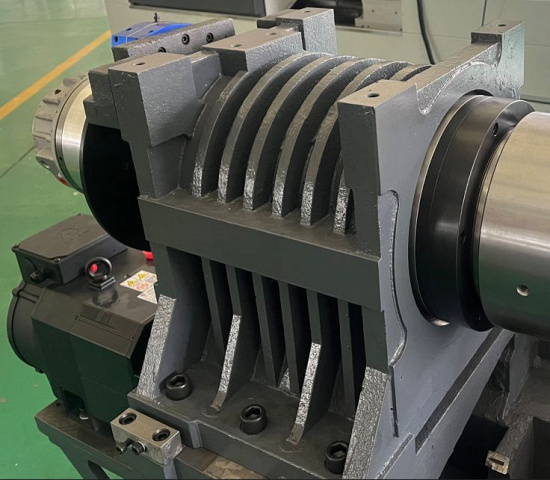

Шпиндель собственной разработки Высокоскоростная шпиндельная бабка разработана с учетом минимальных тепловых деформаций и высокой точностью обработки. В шпинделе установлены высокоточные подшипники компании SKF (Швеция). |
Комплектация KTH 60/1000 M
Стандартная
Технические характеристики KTH 60/1000 M
| Характеристика | Значение |
|---|---|
| Макс. диаметр вращения, мм | 600 |
| Макс. диаметр точения, мм | 400 |
| Макс. длина точения, мм | 1000 |
| Макс. диаметр прутка, мм | 75 |
| По оси X, мм | 260 |
| По оси Z, мм | 1050 |
| Конус | А2-8 |
| Частота вращения шпинделя, об/мин | 3000 |
| Диаметр отверстия шпинделя, мм | 86 |
| Размер патрона, дюйм | 10 |
| Ускоренная подача по оси X, м/мин | 24 |
| Ускоренная подача по оси Z, м/мин | 24 |
| Размер державки инструмента, мм | 25 x 25 |
| Размер державки расточного резца, мм | 40 |
| Точность позиционирования, мм | 0,008 |
| Повторяемость, мм | 0,004 |
| Перемещение задней бабки, мм | 770 |
| Конус пиноли задней бабки | МТ5 |
| Ход пиноли задней бабки, мм | 120 |
| Диаметр пиноли задней бабки, мм | 100 |
| Двигатель привода главного шпинделя, кВт | 11 / 15 |
| Двигатель привода оси Х, кВт | 2,2 |
| Двигатель привода оси Z, кВт | 2,2 |
| Крутящий момент главного шпинделя, Нм | 210 |
| Двигатель приводного инструмента, кВт | 3,7 |
| Крутящий момент приводного инструмента, Нм | 20 |
| Количество инструментов, шт. | 12 |
| Система ЧПУ | ЦТО CNC |
| Угол наклона станины, град. | 45 |
| Тип направляющих | качения |
| Приводной инструмент | да |
| Ось Y | нет |
| Длина, мм | 3900 |
| Ширина, мм | 2200 |
| Высота, мм | 2500 |
| Вес, кг | 5400 |
