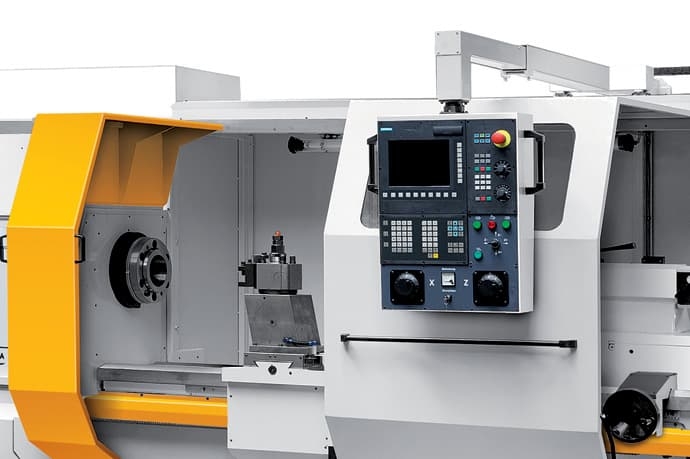

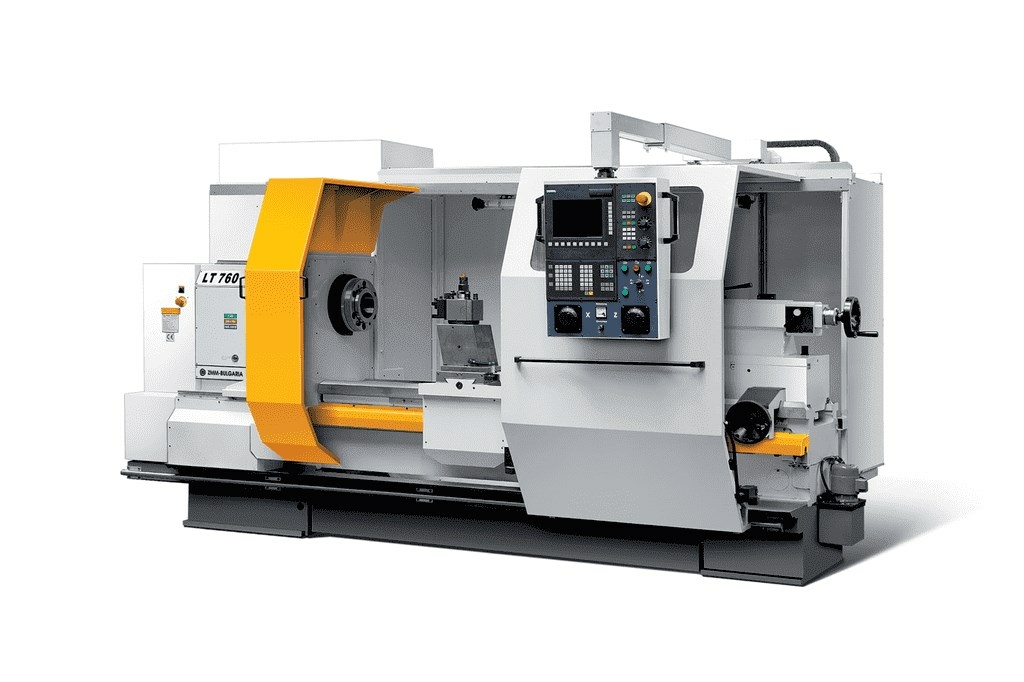

Токарный станок с ЧПУ Zmm Bulgaria LT760

Токарные станки с ЧПУ LT760 предназначены для автоматической токарной обработки по 2-м координатам “X” и “Z”, в том числе для нарезания различных резьб. Токарные станки серии LT оснащены частотным управлением привода шпинделя с плавной регулировкой скорости вращения в 3-х диапазонах. Жесткость станины широкие диапазоны частоты вращения шпинделя и подач, позволяют полностью использовать все возможности современных инструментов при обработке различных материалов и обеспечивают отличную повторяемость при серийной обработке деталей.

В токарных станках типа LT передняя бабка оснащена 3-мя диапазонами изменения скорости, переключение между диапазонами скоростей производится вручную. Все современные системы ЧПУ имеют встроенные дополнительные функции для выполнения простых циклов, и их называют станками с циклическим управлением. Токарные станки с циклическим управлением, как и все станки с ЧПУ, характеризуются высокой точностью обработки и высокой эффективностью, а также простым и удобным обслуживанием.

Область применения токарного станка zmm bulgaria lt760

Оснащенный системой ЧПУ (числового программного управления) станок LТ760 способен выполнить любую технологическую задачу и обеспечить высокое качество обработки, в том числе в условиях выпуска большой партии изделий. В связи с этим он пользуется широким спросом у металлообрабатывающих предприятий всех отраслей и типов.

Устройство zmm bulgaria lt760

Особенностью серии LТ, к которой относится станок LТ760 является автоматизированное управление скоростью вращения шпиндельного вала в пределах нескольких (у модели LТ760 – трех) диапазонов числа оборотов, переключение между которыми производится оператором вручную при настройке режима работы. В процессе обработки в рамках выбранного интервала управление угловой скоростью вала выполняется бесступенчато по командам системы ЧПУ, формируемым программой, закладываемой в ее память, либо считываемой с внешнего носителя.

В стандартной комплектации на станке установлено оборудование ЧПУ Siemens. По дополнительному согласованию можно выбрать систему других известных марок: Heidenhain, Fanuc, Fagor.

По размерам зоны обработки модель LТ660 способна работать с заготовками небольших и средних размеров (по диаметру). При этом их максимальная длина, определяемая расстоянием между центрами, может быть выбрана заказом одного из шести исполнений станка, у которых это значение находится в диапазоне от 1410 до 5910 мм. Обработать длинномерный материал типа трубы или прутка, выходящий за эти пределы, можно, пропустив его сквозь отверстие шпинделя, диаметр которого составляет 103 мм.

Наличие станка LТ760 в составе станочного парка предприятия даст возможность организовать технологический процесс максимально эффективно, с минимальными затратами труда высококвалифицированных специалистов.

Технические характеристики токарного станка с ЧПУ Zmm Bulgaria LT760

Параметры	Высота центров	мм	330
Диаметр обработки над станиной	мм	660
Диаметр обработки над суппортом	мм	420
Ширина направляющих	мм	400
Расстояние между центрами	мм	1410; 1910; 2910; 3910; 4910; 5910
Шпиндель	Передний конец шпинделя DIN 55027	№	11
Диаметр отверстия шпинделя	мм	103
Диаметр переднего подшипника	мм	140
Коническое отверстие шпинделя	Метрический	120
Передняя бабка	Количество диапазонов скоростей	3
1-й диапазон	об/мин	9 – 55
2-й диапазон	об/мин	37 – 220
3-й диапазон	об/мин	220 – 1320
Перемеще-ния и подачи	Продольная подача (ось Z)	м/мин	8 (макс.)
Поперечная подача (ось x)	м/мин	8 (макс.)
Быстрое перемещение по осям x и z	м/мин	8 (макс.)
Ход поперечных салазок	мм	430
Швп	Ось Z	мм	50 х 10
Ось x	мм	32 х 5
Задняя бабка	Диаметр пиноли	мм	105
Ход пиноли	мм	225
Конус пиноли	Морзе	6
Приводы	Мощность главного привода	кВт	15
Мощность сервопривода оси z	кВт/Нм	18 N.m (3,77kW)
Мощность сервопривода оси x	кВт/Нм	11 N.m (2,29kW)
Максимальный крутящий момент на шпинделе	Н*м	2200
Усилие подачи по оси z	дН	1250
Усилие подачи по оси x	дН	1050
Резцедержатель	Быстросменного типа	MC
Система чпу	Siemens (Fanuc, Heidenhain, Fagor)
Масса	Для РМЦ 3000 мм	кг	5700

В стандартную комплектацию zmm bulgaria lt660 входит:
Коробка передач с ручным переключением диапазонов	3 диапазона
Электропитание сети 380-480v,3фазы, 50/60 hz	1
Главный двигатель с частотным преобразователем	кВт	11
Двигатель продольной подачи siemens	кВт	3,77
Двигатель поперечной подачи siemens	кВт	2,29
Чпу siemens	да
Швп по продольной и поперечной ося	да
Отверстие шпинделя	мм	103
Передний конец шпинделя din 55027	№	11
Электрооборудование	шт.	да
Система подачи сож	да
Система смазки	да
Освещение	шт.	да
Фланец для патрона din 6350	мм	315
Защитный щит по длине станка	да
Защитный экран токарного патрона	да
Подвижный, скользящий экран фронтальной защиты (во время работы автоматически передвигается с суппортом)	да
Комплект ремней	шт.	5
Выравнивающие болты и планки	к-т	1
Анкерные болты	к-т	1
Редуктор пиноли задней бабки	да
Быстросменный резцедержатель тип "с" с четырьмя резцедержками	шт.	1
Ящик для принадлежностей	шт.	1
Упаковка (поддон, накрыт полиэтиленовой пленкой)	шт.	1
Инструкция	шт.	1

Дополнительная комплектация (опции) Zmm Bulgaria LT660:

Наименование	LT 660
3-х кулачковый самоцентрирующийся патрон bison 3204/din 6350 (æ/max об./мин.)	да
Планшайба 4-х кулачковая	да
Неподвижный люнет 20-200 мм	да
Неподвижный люнет 50-250 мм
Роликовая пиноль вместо обычной для опции 4, 5 и 6	да
Дополнительный комплект роликовых пинолей (3 шт.) для опции 4, 5 и 6	да
Неподвижный люнет 180-430 мм	да
Неподвижный люнет 220-450 мм
Неподвижный люнет 200-520 мм
Неподвижный люнет 420-620 мм
Роликовая пиноль вместо обычной для опции 9-12	да
Дополнительный комплект роликовых пинолей (3 шт.) для опции 9-12	да
Вращающийся центр	да
4-х позиционная электромеханическая голова baruffaldi с вертикальной осью вращения типа tan	да
4-х позиционная электромеханическая голова duplomatic с вертикальной осью вращения типа trm	да
8-ми позиционная голова duplomatic с горизонтальной осью вращения типа bsv	да
Cam-lock шпиндель	да
Электроснабжение 220v, 3 фазы, 50/60hz	да
Стружкотранспортер – 1500 мм	да
Стружкотранспортер – 2000 мм	да
Стружкотранспортер – 3000 мм	да
Стружкотранспортер – 4000 мм	да
Стружкотранспортер – 5000 мм	да
Стружкотранспортер – 6000 мм	да

Внимание! Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
