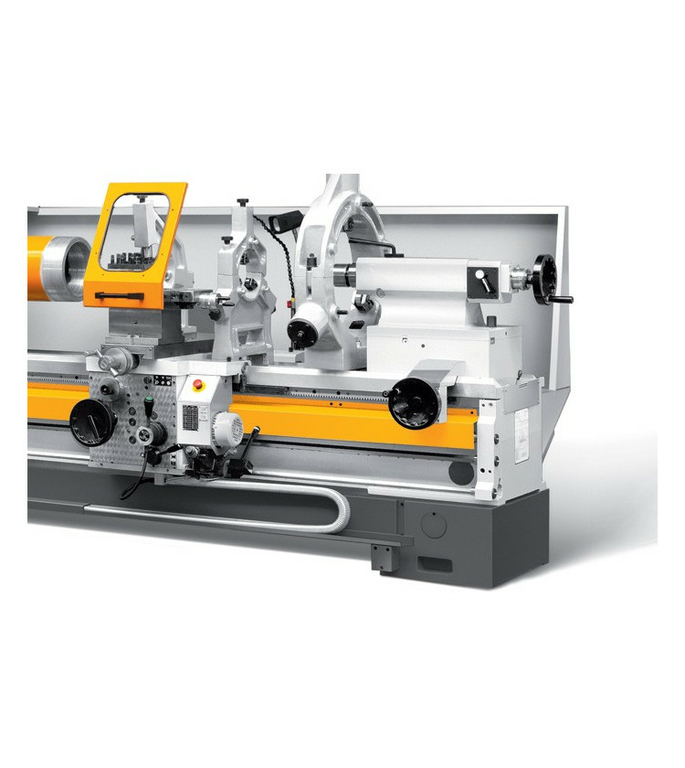

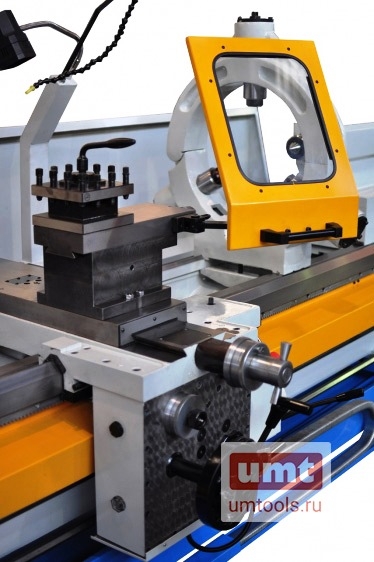

Универсальный токарно-винторезный станок Zmm Bulgaria Sliven C10TMS

Станки универсальные токарно-винторезные моделей C10TM, C10TMS, C10TH; C10THS предназначены для выполнения разнообразных токарных работ с большим диаметром заготовки, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных и диаметрально питчевых. Технические характеристики и жесткость станков, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.

Данная модификация станка оснащается частотным преобразователем, который за счет изменения частоты тока обеспечивает регулирование (изменение) оборотов главного двигателя.

Назначение универсального токарно-винторезныого станка C10TMS

C10TMS рассчитан на использование в качестве универсального оборудования для обработки тел вращения и используется в металлообрабатывающем производстве преимущественно мелкосерийного и единичного типа.

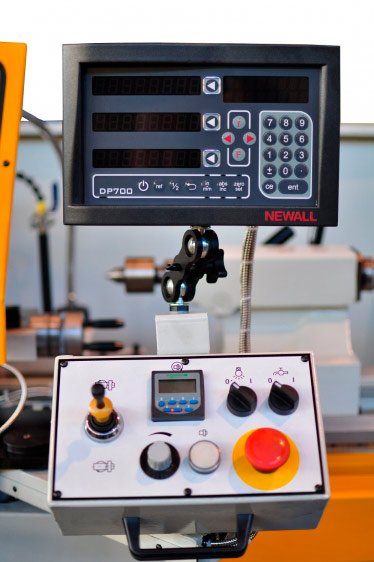

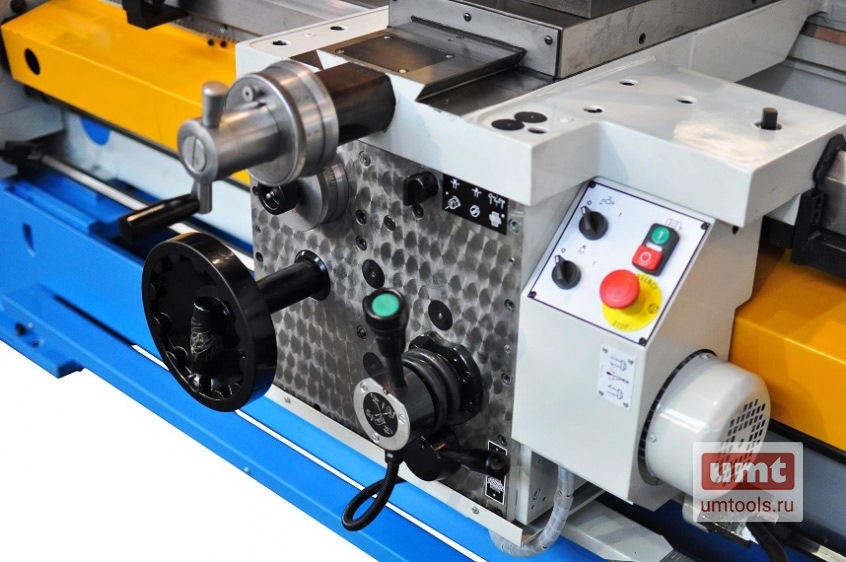

Пульт управления станка обеспечивает: цифровую индикацию числа оборотов шпинделя увеличение/уменьшение оборотов шпинделя (величина установленных оборотов поддерживается в автоматическом режиме, через контур обратной связи) переключение прямых/обратных оборотов шпинделя подача СОЖ освещение рабочей зоны остановку шпинделя

Помимо удобства управления станком, повышается точность обработки и достигается лучшая шероховатость обрабатываемых поверхностей. Лучшие выходные точностные характеристики обеспечиваются поддержанием постоянной скорости резания: при изменении числа оборотов шпинделя подача (мм/об) остается неизменной за счет изменения скорости линейного перемещения суппорта.

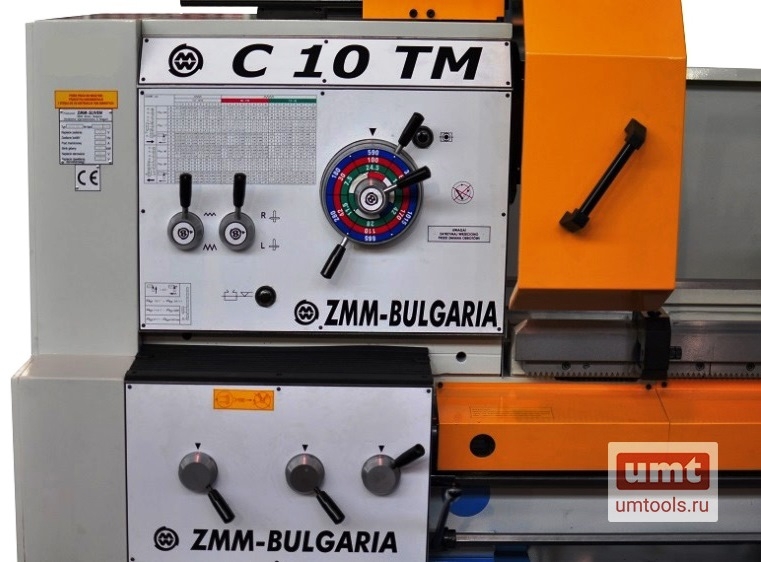

Устройство и конструкция

По своей конструкции и набору выполняемых операций станок C10TMS аналогичен модели C10TS и отличается увеличенными размерами рабочей зоны, позволяющими работать с более габаритными и массивными заготовками. Кроме этого, диаметр внутреннего отверстия шпинделя увеличен до 132 мм, что расширяет возможности станка по обработке деталей большой длины.

Как и все оборудование предлагаемого модельного ряда, C10TMS оборудован частотным преобразователем (Schneider Electric) обеспечивающим плавное изменение числа оборотов шпинделя в трех диапазонах значений: от 7 до 42, от 28 до 170 и от 165 до 1015 об/мин. Бесступенчатое варьирование скорости вращения позволяет регулировать ее таким образом, чтобы поддерживать неизменной скорость резания при переходе с одного диаметра на другой (режим V-const). Этим достигается одинаково высокая размерная точность и чистота обработки поверхностей.

Станок C10TMS также выпускается в шести модификациях, имеющих различные величины расстояния между центрами (от 1500 до 6000 мм).

Токарный станок C10TMS прост в управлении, надежен и безопасен в работе. Защита работника от случайного проникновения в рабочую зону и от травмирования выбрасываемой при обработке стружкой обеспечивается размещенными в опасных местах кожухами, экранами, ограждениями.

Модель C10TMS является представителем металлорежущего оборудования последнего поколения. Приобретение такого станка позволит повысить эффективность производства, расширить его технологические возможности.

Технические характеристики универсального токарно-винторезныого станка C10TMS

Точность станков,	Н – нормальной точности по DIN8607
Высота центров, мм	380
Диаметр обработки над станиной, мм	760
Диаметр обработки над суппортом, мм	520
Диаметр обработки над выемкой в станине (гап), мм	950
Ширина направляющих, мм	560
Расстояние между центрами, мм	1500, 2000, 3000, 4000, 5000, 6000
Диаметр 3-х кулачкового патрона, мм	400
Максимальное сечение резца, мм	32х32
Максимальная масса обрабатываемых деталей, кг	2400
Шпиндель
Конец шпинделя din 55027, no	11
Диаметр отверстия шпинделя, мм	132
Конусное отверстие шпинделя, мм	140
Количество скоростей шпинделя, усл. ед	Частотное регулирование в 3-х диапазонах
Диапазон оборотов, об/мин	7-42; 28-170; 165-1015
Мощность главного привода, квт	18,5
Крутящий момент на шпинделе, нм	2250
Подачи
Количество подач, усл. ед	150
Диапазон продольных подач, мм/об	0,039-18,0
Диапазон поперечных подач, мм/об	0,02-9,0
Резьбы
Количество резьб, усл. ед.	304
Шаг миллиметровой резьбы, мм	(74) 0.5- 180
Шаг дюймовой резьбы, вит/1	(74) 60- 1/6
Шаг модульной резьбы, м	(74) 0.125- 45
Шаг диаметральной резьбы, dp	(74) 240-2/3
Ход поперечных салазок, мм	410
Ход верхних салазок, мм	150

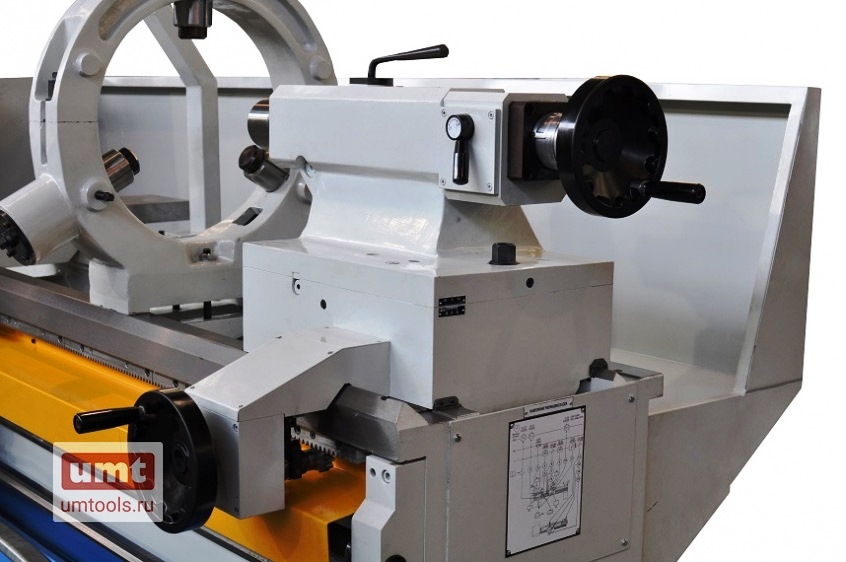

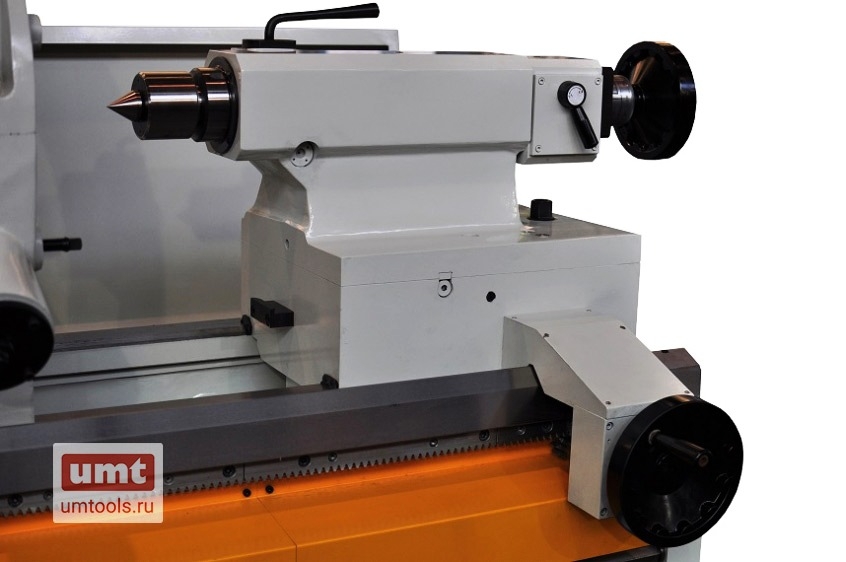

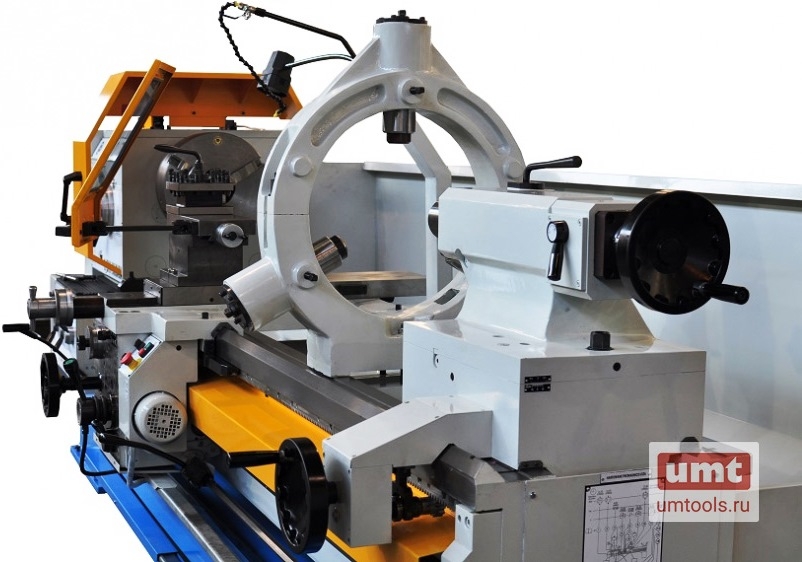

Задняя бабка
Диаметр пиноли, мм	105
Конус пиноли, морзе	No.6
Ход пиноли, мм	225
Габаритные размеры и масса для рмц 1500,
Габариты, длина х ширина х высота, мм	3470 х 1650 х 1600
Масса, кг	4220

В стандартную комплектацию универсального токарно-винторезныого станка C10TMS входит:
Главный двигатель	15
Электро-динамический тормоз	1**
Отверстие шнинделя	132
Передний конец шпинделя din 55027	11
Электрооборудование	•
Система подачи сож	•
Освещение	•
Быстрый ход	•
Выемка в станине (гап)*	•
Фланец для патрона	400_1
Защитный щит по длине станка	•

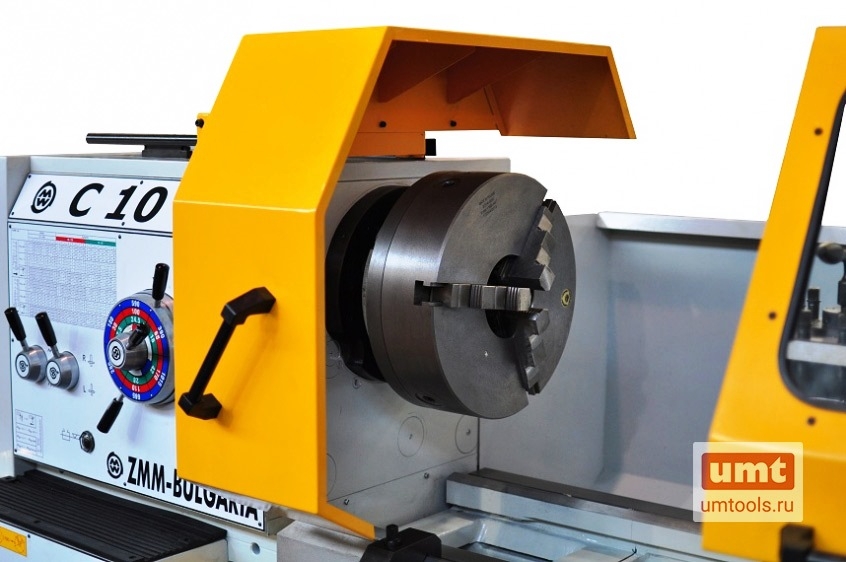

Защитный экран токарного патрона	•
Защитный экран резцедержателя	•
Комплект ремней	6

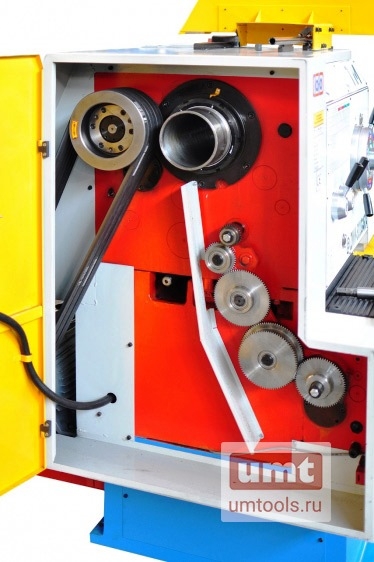

Комплект шестеренок (гитара)	•
Выравниваюшие болты и планки	•
Анкерные болты	•
Упорный центр шпинделя	•
Переходная втулка шпинделя	•

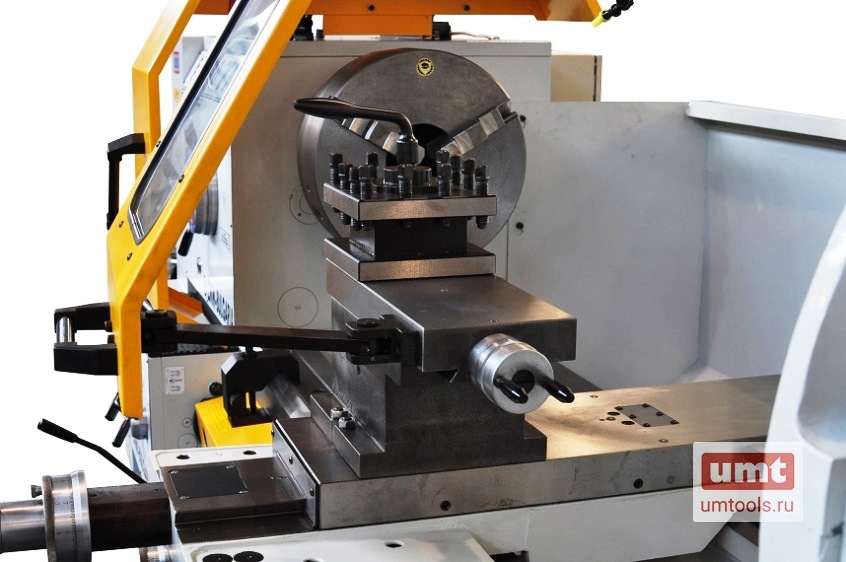

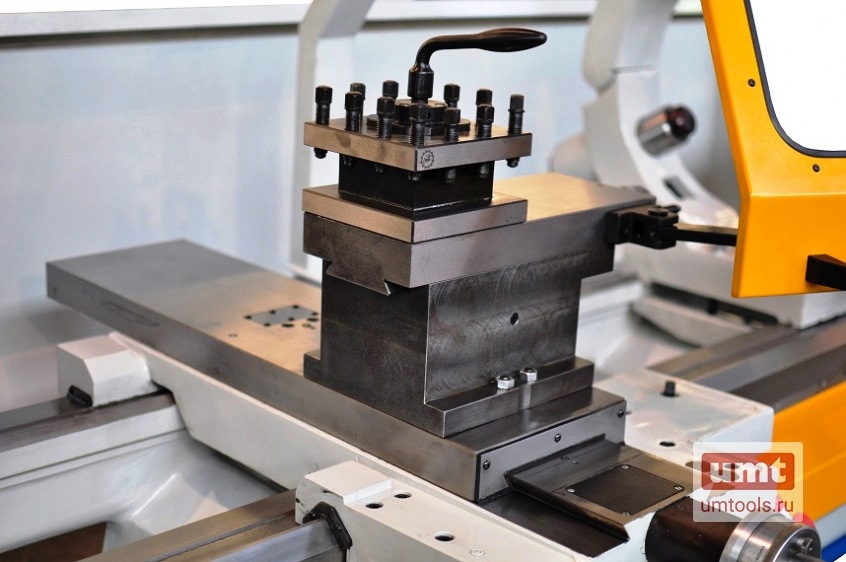

4-х позиционный резцедержатель	•
1-поз. продольный ограничитель	•
Редуктор пиноли задней бабки
Зип	•
Упаковка (на поддоне, укрыт полиэтиленовой пленкой)	•
Инструкция	•
Механическое передвижение задней бабки	да
** – не применяеться с опцией 18,5 квт, 220v,50/60 hz
