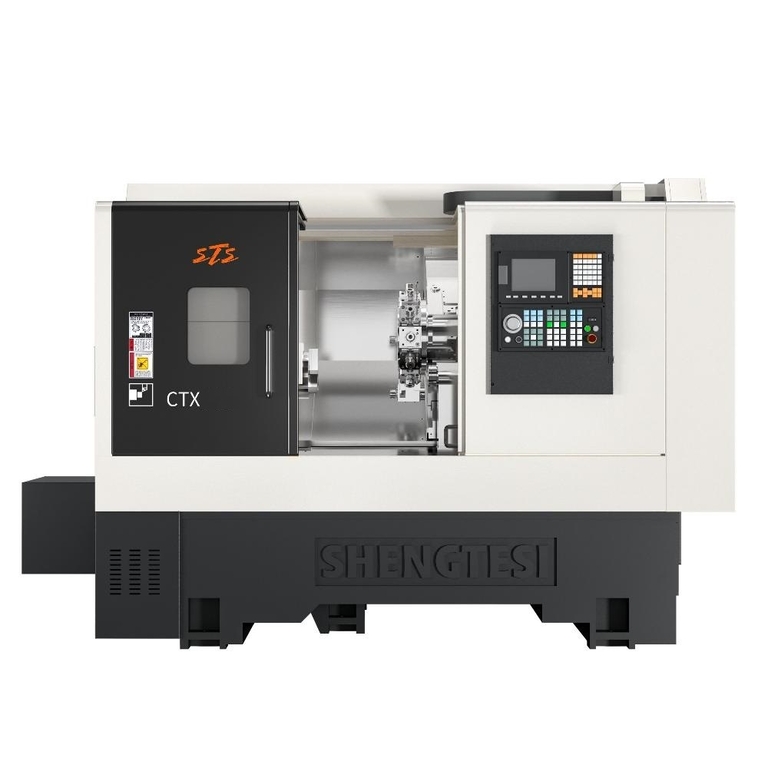

Токарный станок с ЧПУ STS CTX52
Серия CTX токарно-фрезерных станков с ЧПУ является высокотехнологичным решением для комплексной обработки изделий, предлагая наклонную конструкцию станины и многофункциональную револьверную головку с 12 приводными позициями, а также программирование задней бабки для улучшенной точности и гибкости процесса. Эти станки идеально подходят для выполнения широкого спектра операций, включая токарные и сверлильно-фрезерные работы, по заготовкам с диаметром до 380 мм и пруткам до 51 мм. Таким образом, обеспечивается высокая адаптивность к потребностям как единичного, так и серийного производства.

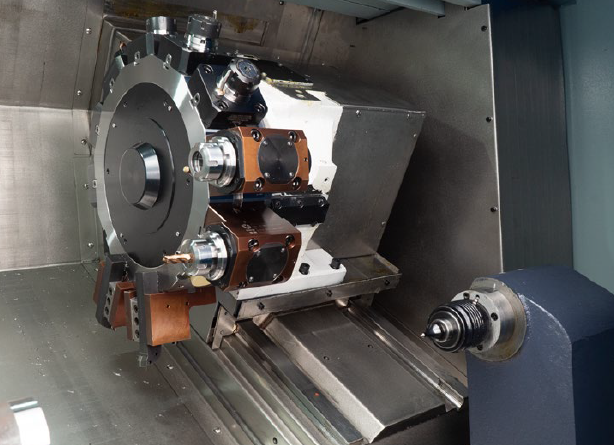

Благодаря оснащению револьверной головкой, станки серии CTX могут с легкостью выполнять разнообразные операции обработки, включая токарные, сверлильные и фрезерные работы, как в осевом, так и в радиальном направлениях. Интегрированная система ЧПУ с поддержкой оси С дополнительно расширяет возможности машин, позволяя выполнять сложные обработки с интерполяцией по осям X/Z/C. Это обеспечивает высокую точность и качество обработанных изделий, что делает серию CTX востребованной среди производителей, стремящихся к оптимизации и повышению эффективности своих производственных процессов.
Стандартная комплектация STS CTX52
- Система ЧПУ SYNTEC 22TA;
- 3-кулачковый гидравлический патрон 8”;
- Программируемая задняя бабка;
- Гидравлическая станция;
- Система подачи СОЖ;
- Автоматическая смазка направляющих;
- Поддон для стружки;
- Освещение рабочей зоны;
- Сигнальная лампа 3 цв.;
- Комплект инструментальных блоков:
- Блок для наружного точения – 4 шт.;
- Блок для торцевого точения – 1 шт.;
- Блок для расточного инструмента – 3 шт.;
- Блок приводной осевой – 2 шт.;
- Блок приводной угловой – 2 шт;
- Инструкция по эксплуатации на русском языке
Дополнительные опции STS CTX52
- ЧПУ Fanuc 0i-TF Plus (вместо Syntec), включая приводы Fanuc для шпинделя и по осям X/Z

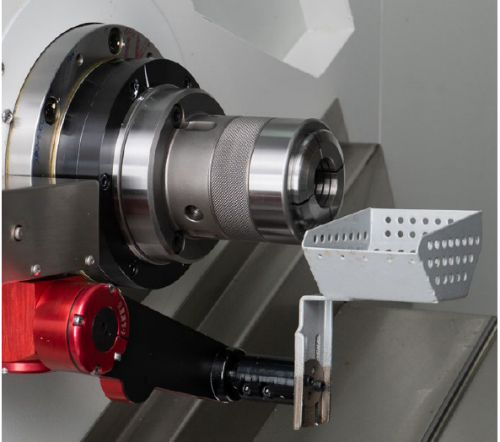

- Ловушка деталей
- Кондиционер эл.шкафа
- Конвейер стружки
- Масляный скиммер
- Вытяжка масляного тумана

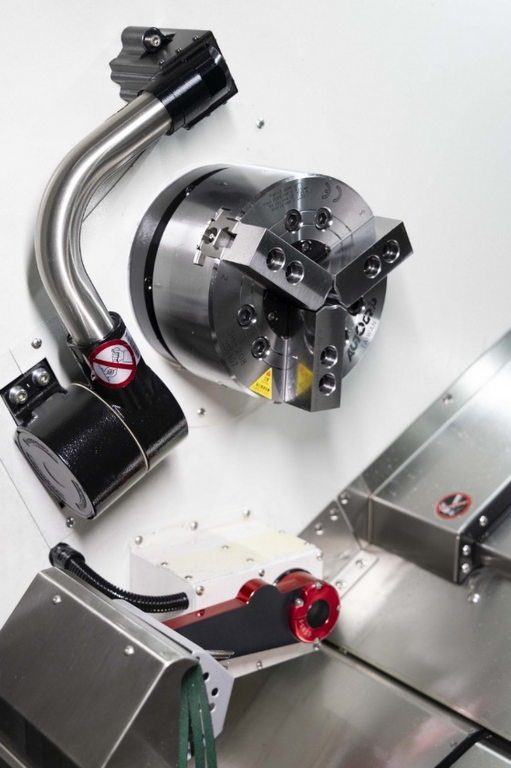

- Устройство измерения инструмента, Renishaw

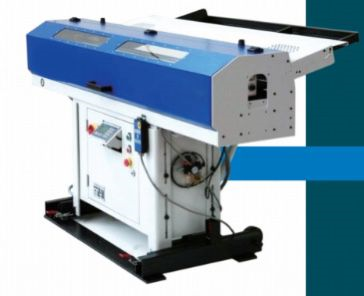

- Автоматический магазин-загрузчик прутков (барфидер), L 1500 мм, Ø5-66 мм

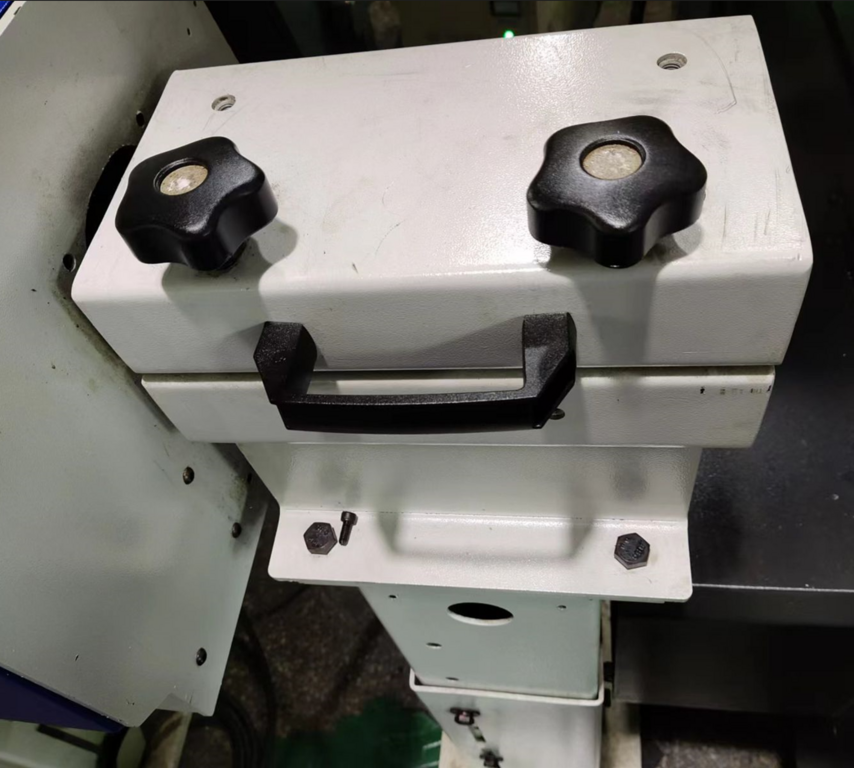

- Промежуточная стойка барфидера
Серия CTX токарно-фрезерных станков с ЧПУ является высокотехнологичным решением для комплексной обработки изделий, предлагая наклонную конструкцию станины и многофункциональную револьверную головку с 12 приводными позициями, а также программирование задней бабки для улучшенной точности и гибкости процесса. Эти станки идеально подходят для выполнения широкого спектра операций, включая токарные и сверлильно-фрезерные работы, по заготовкам с диаметром до 380 мм и пруткам до 51 мм. Таким образом, обеспечивается высокая адаптивность к потребностям как единичного, так и серийного производства.
Благодаря оснащению револьверной головкой, станки серии CTX могут с легкостью выполнять разнообразные операции обработки, включая токарные, сверлильные и фрезерные работы, как в осевом, так и в радиальном направлениях. Интегрированная система ЧПУ с поддержкой оси С дополнительно расширяет возможности машин, позволяя выполнять сложные обработки с интерполяцией по осям X/Z/C. Это обеспечивает высокую точность и качество обработанных изделий, что делает серию CTX востребованной среди производителей, стремящихся к оптимизации и повышению эффективности своих производственных процессов.
Технические характеристики STS CTX52
| Модель | CTX52 |
| Чпу | SYNTEC 22TA (FANUC 0i-TF Plus – опция) |
| Рабочая зона | |
| Диаметр над станиной | Ø380 мм |
| Диаметр точения | Ø320 мм |
| Длина точения | 500 мм |
| Перемещение по x | 210 мм |
| Перемещение по z | 500 мм |
| Шпиндель | |
| Патрон гидравлический | 8” |
| Диаметр отверстия шпинделя | Ø62 мм |
| Макс. диаметр прутка | Ø51 мм |
| Частота вращения | 3500 об/мин |
| Мощность двигателя | 11 кВт |
| Конец шпинделя | А2-6 |
| Револьверная головка | |
| Кол-во позиций / в т.ч. приводных | 12 / 12 |
| Оправки осевых инструментов | Ø25 мм |
| Сечение токарных державок | 20х20 мм |
| Частота вращения приводных инструментов | 3500 об/мин |
| Мощность привода инструментов | 2.9 кВт |
| Задняя бабка | |
| Перемещение задней бабки | 400 мм |
| Конус задней бабки | МК5 |
| Приводы подач | |
| Мощность двигателей по x/z | 1.3 кВт |
| Быстрые подачи по x/z | 20 м/мин |
| Показатели точности | |
| Позиционирование по осям x/z | 0.01 мм |
| Повторяемость по осям x/z | ±0.0025 мм |
| Биение конца шпинделя | 0.003 мм |
| Прочие | |
| Масса станка | 3300 кг |
| Размеры | 2660 х 1480 х 1890 мм |
