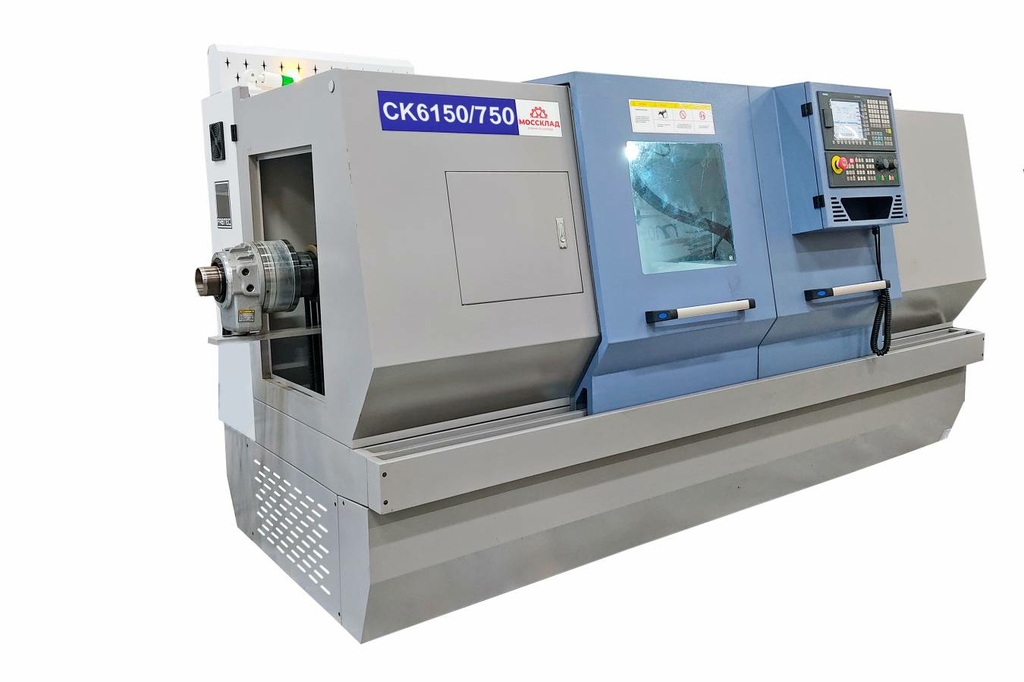

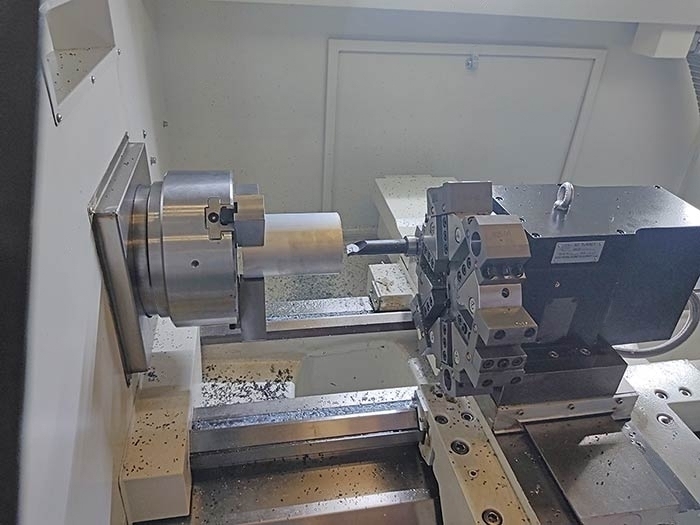

Токарный станок с ЧПУ Siemens 808D CK6150/750 с плоской станиной
Особенности
• Токарный станок CK6150/750 предназначен для внутренней и внешней токарной обработки деталей диаметром до 500 мм и длиной до 750 мм, а также для сверления, рассверловки или нарезания резьбы;

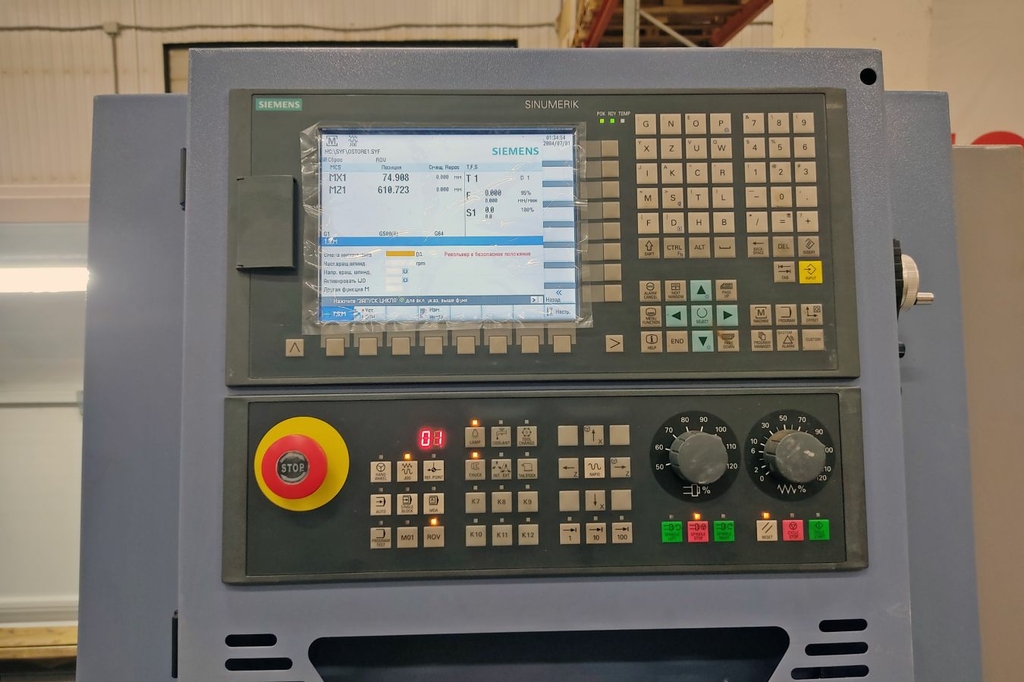

• Станок оснащен инновационной системой ЧПУ Siemens 808D. Опционально можно установить другую систему;
• Эргономичная конструкция станка имеет закрытую рабочую зону, что гарантирует безопасность во время работы;
• Используется 4-позиционная электромеханическая система сменщика инструмента (опционально: 6-позиционный электромеханический / 8-позиционный гидравлический);
• Установлена система подачи СОЖ в зону обработки, автоматическая импульсная система смазки ходовых винтов и направляющих.
Рекомендации
• Токарные станки находят широкое применение в машиностроении и других отраслях промышленности, особенно в цветных металлах, для выполнения различных и периодических операций токарной обработки.
Специальная комплектация:
- Токарный станок CK6150 CNC
- Система управления SIEMENS 808D

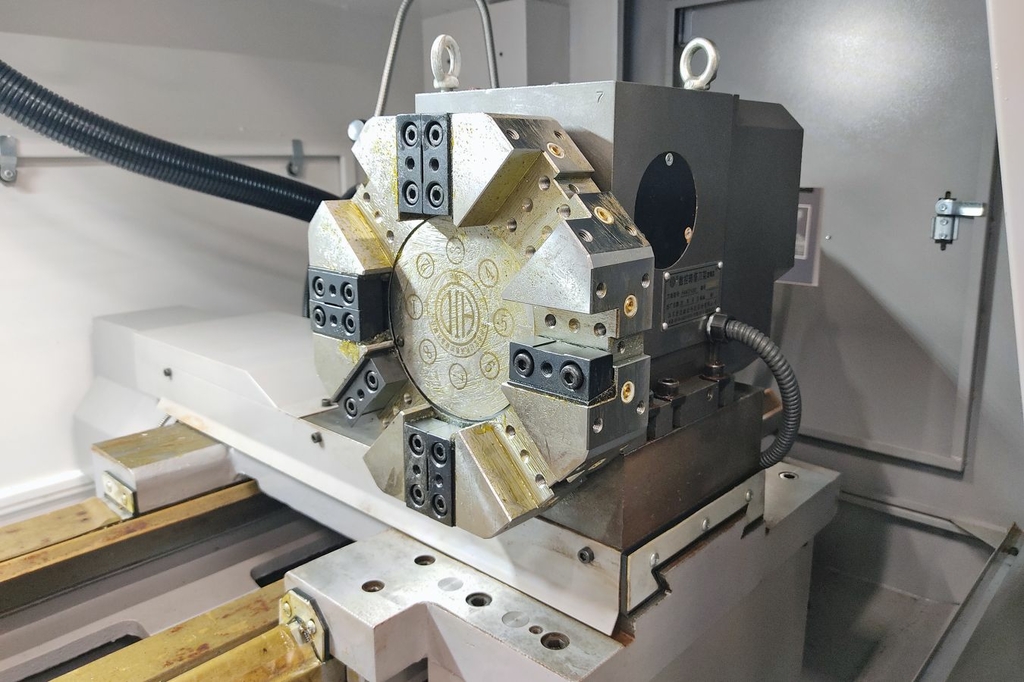

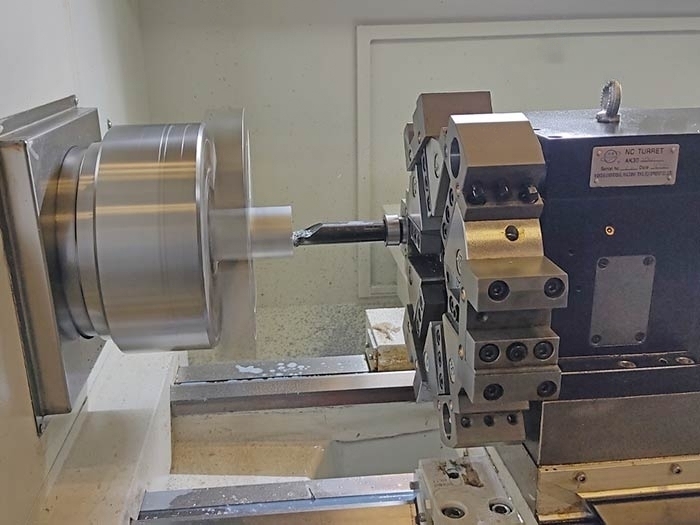

- Револьверная головка на 8 позиций

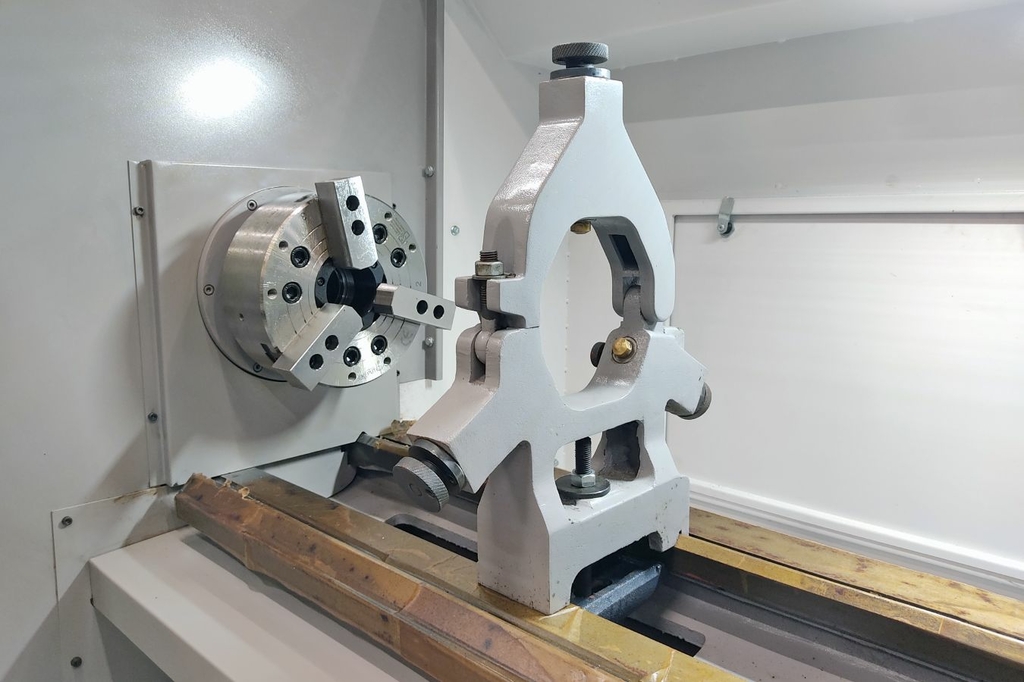

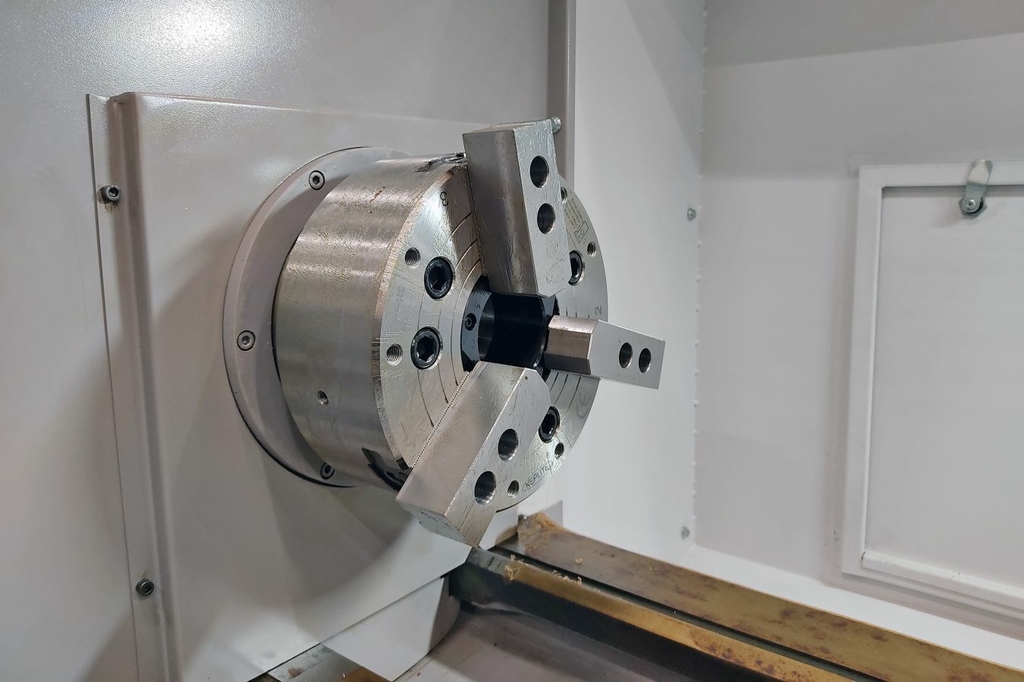

- Полый гидравлический патрон d 250 мм

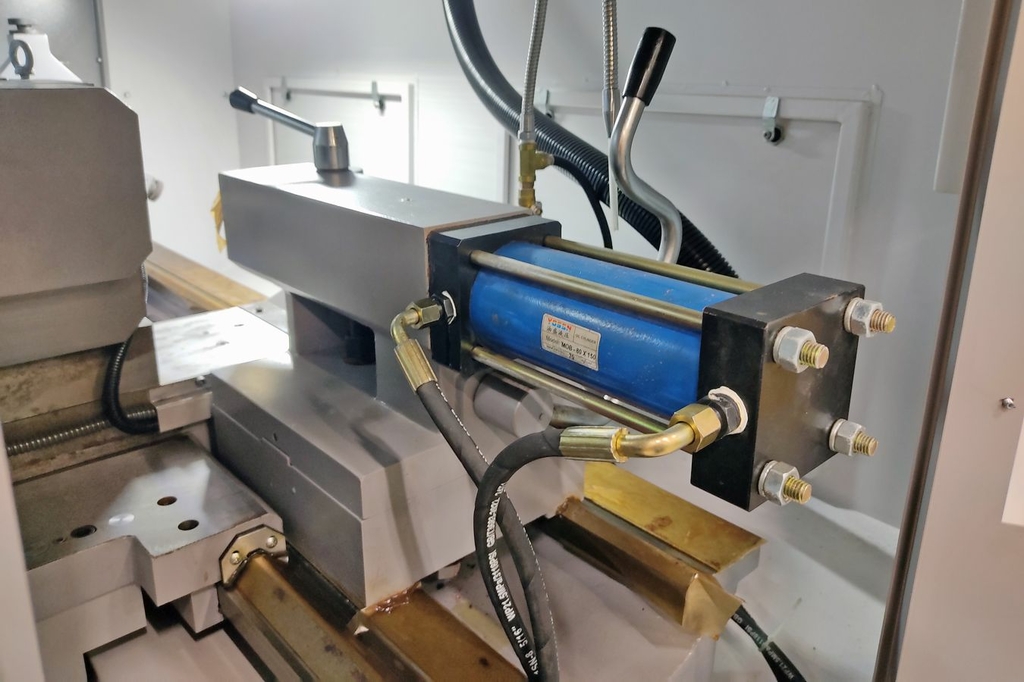

- Гидравлическая задняя бабка
- Автоматическая система смазки направляющих
- Освещение рабочей зоны
- Система подачи СОЖ

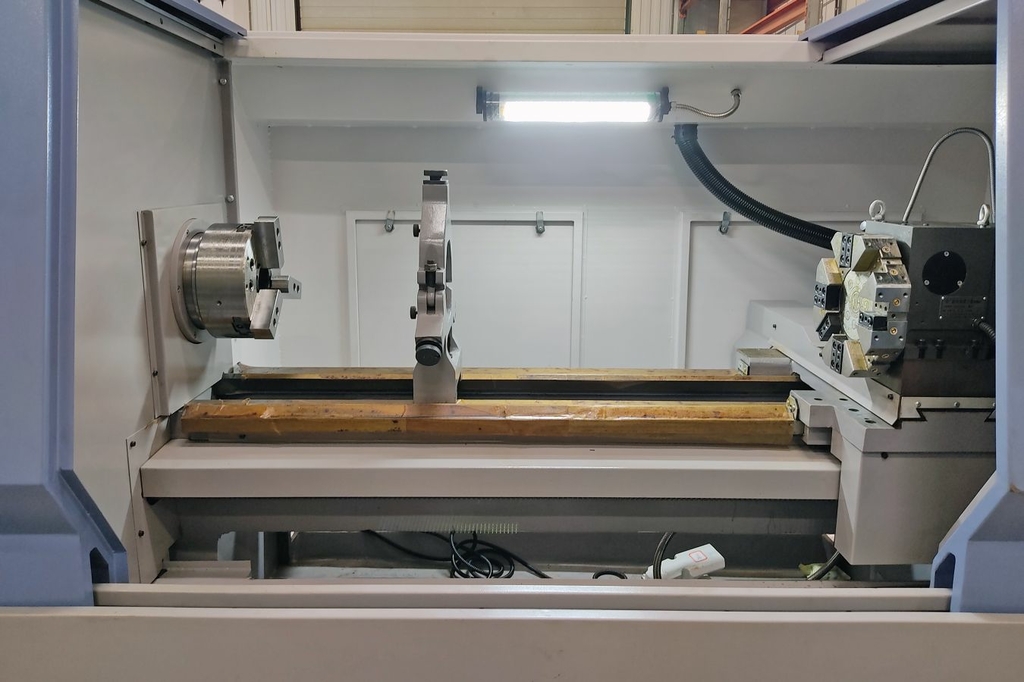

| Расположение рабочий деталей | ||||||||||
 |
||||||||||
| Вид сбоку | ||||||||||
 |
Технические характеристики Siemens 808D CK6150/750
| Характеристика | Значение |
|---|---|
| Система чпу | Siemens 808D |
| Производитель | Китай |
| Код номенклатуры | 63619 |
| Страна-производитель | КНР |
| Максимальная длина заготовки, мм | 750 |
| Максимальный диаметр заготовки, мм | 500 |
| Диаметр обработки над суппортом, мм | 280 |
| Высота центров, мм | 250 |
| Ширина станины, мм | 400 |
| Скорость вращения, об/мин | 1600 |
| Конец шпинделя | A2 – 8 |
| Проходное отверстие шпинделя, мм | 82 |
| Крутящий момент шпинделя, нм | X/Z 6/8 |
| Максимальный проходной диаметр стержня (ручной патрон), мм | 80 |
| Размер зажимного патрона, мм | 250 |
| Конус пиноли задней бабки | МК 5 |
| Диаметр пиноли задней бабки, мм | 75 |
| Ход пиноли задней бабки, мм | 150 |
| Ход по оси х, мм | 250 |
| Ход по оси z, мм | 750 |
| Диапазон скорости подачи, мм/мин | 6000 |
| Скорость рабочей подачи по оси х, м/мин | 5 |
| Скорость рабочей подачи по оси z, м/мин | 6 |
| Точность позиционирования, мм | 0.01 / 0.015 |
| Точность повторного позиционирования, мм | 0.005 / 0.005 |
| Электропитание, в/гц | 3x380/50 |
| Мощность двигателя, квт | 7.5 |
| Длина, мм | 2800 |
| Ширина, мм | 1500 |
| Высота, мм | 1800 |
| Вес, кг | 2050 |
| Размер упаковки, мм | 2500x1650x2100 |
| Высота державки резца, мм | 25 х 25 |
| Время смены инструмента, сек | 2.8 |
| Максимальный размер державки резца, мм | 32 |
| Число рабочих позиций резцедержателя | 8 |
