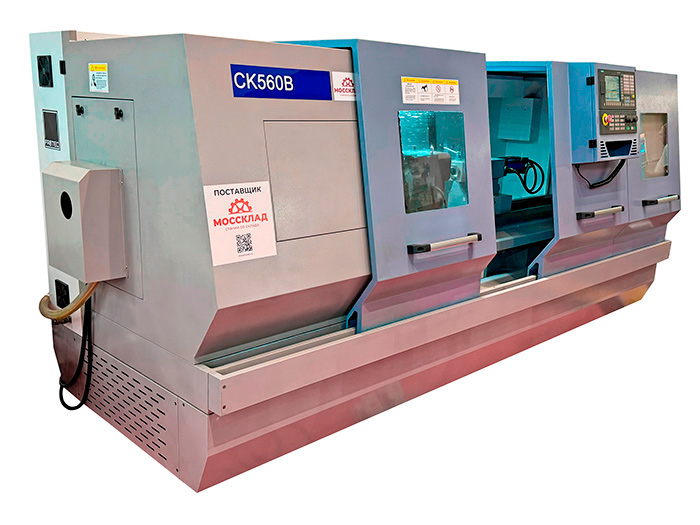

Токарный станок с ЧПУ SIEMENS 808D CK560/1500 с плоской станиной
Особенности
• CK560/1500 - одношпиндельный бесступенчатый токарный станок с регулируемой скоростью, который предназначен для обработки внутренних и внешних цилиндрических поверхностей, а также для нарезания резьбы, сверления, зенкерования;
• Станок оснащен инновационной системой ЧПУ Siemens 808D;
• Револьверная головка токарного станка с 8 позициями обеспечивает эффективное и быстрое переключение между инструментами. Высота державки резца составляет 25 х 25 мм, а максимальный размер державки — до 32 мм;
• Станок имеет горизонтальную станину. Рельсовая направляющая токарного станка прошла закалку сверхзвуковыми частотами;
• Задняя бабка с пинолью диаметром 80 мм и ходом 150 мм позволяет обрабатывать заготовки осевым инструментом (сверла, развертки).
Рекомендации
• Токарные станки с ЧПУ широко используются для обработки партий заготовок (дисков, втулок, малых валов, внутренней и наружной резьбы, конических и сферических поверхностей).
Специальная комплектация SIEMENS 808D CK560/1500
- Токарный станок CK560/1500
- Система управления SIEMENS 808D
- Револьверная головка на 8 позиций
- Полый гидравлический патрон Ø250 мм
- Гидравлическая задняя бабка
- Автоматическая система смазки направляющих
- Освещение рабочей зоны
- Система подачи СОЖ
 |
Внешний вид |
 |
Цельнолитые детали |
Технические характеристики SIEMENS 808D CK560/1500
| Характеристика | Значение |
|---|---|
| Система чпу | Siemens 808D |
| Производитель | Китай |
| Код номенклатуры | 55308 |
| Страна-производитель | КНР |
| Максимальная длина заготовки, мм | 1500 |
| Максимальный диаметр заготовки, мм | 560 |
| Диаметр обработки над суппортом, мм | 280 |
| Высота центров, мм | 250 |
| Скорость вращения, об/мин | 1600 |
| Конец шпинделя | A2 – 8 |
| Проходное отверстие шпинделя, мм | 82 |
| Крутящий момент шпинделя, нм | 8 |
| Максимальный проходной диаметр стержня (ручной патрон), мм | 80 |
| Размер зажимного патрона, мм | 250 |
| Конус пиноли задней бабки | МК 4 |
| Диаметр пиноли задней бабки, мм | 75 |
| Ход пиноли задней бабки, мм | 150 |
| Ход по оси х, мм | 280 |
| Ход по оси z, мм | 1500 |
| Диапазон скорости подачи, мм/мин | 6000 |
| Скорость рабочей подачи по оси х, м/мин | 5 |
| Скорость рабочей подачи по оси z, м/мин | 6 |
| Точность позиционирования, мм | 0.01 / 0.015 |
| Точность повторного позиционирования, мм | 0.005 / 0.005 |
| Электропитание, в/гц | 3x380/50 |
| Мощность двигателя, квт | 7.5 |
| Длина, мм | 3700 |
| Ширина, мм | 1600 |
| Высота, мм | 1850 |
| Вес, кг | 2800 |
| Размер упаковки, мм | 3240x1800x2180 |
| Высота державки резца, мм | 25 х 25 |
| Время смены инструмента, сек | 2.6 |
| Максимальный размер державки резца, мм | 32 |
| Число рабочих позиций резцедержателя | 8 |
