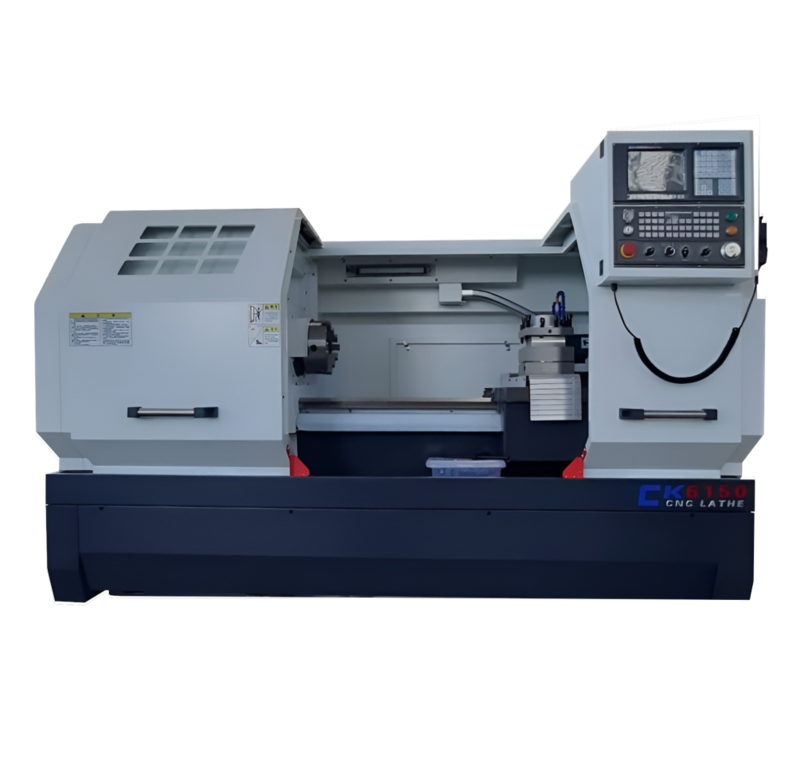

Токарный станок с ЧПУ Realrez CK 6150х1000 GHM4 (утяжеленная станина)
В основе конструкции данного станка лежит применение проверенных технологий. А именно направляющие скольжения и 2-х диапазонная механическая коробка скоростей с автоматической регулировкой частоты вращения шпинделя в пределах диапазона. Высокая жесткость за счет утяжеленной станины. Основное применение таких станков оправдано при обработки деталей, когда требуется предварительная обдирка металлической заготовки, получистовой и предварительной (черновой) токарной обработке деталей с удалением большого припуска при средней серийности производства. Отлично себя зарекомендовали при точении литых заготовок, как стальных, так и чугунных.
Эффективный токарный станок широкого применения для серийного и мелкосерийного производства. Станок имеет функции точения наружных поверхностей, внутренних, сферических поверхностей, нарезания и резьбы. Применяется в управлении постоянными циклами для поперечного точения, обычного, конусов, нарезания резьбы. Система ЧПУ значительно упрощает программирование станка и сокращают время обработки. На станке установлена система ЧПУ Siemens 808D на русском языке.
Особенности станка Realrez CK 6150х1000 GHM4
 |
Встроенное ЧПУ Наличие обеспечивает более точную настройку параметров для качественной обработки деталей в автоматическом и полуавтоматическом режимах. |
 |
Защитный кожух Зона обработки оснащена защитными кожухами |
 |
Патрон 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками |
 |
Простота работы Очень простая работа на станке, не требующая никаких специальных знаний и навыков. |
Преимущества Realrez CK 6150х1000 GHM4
- Больший диаметр отверстия шпинделя
- Качественная сплошная отливка станины и основания
- Высокий крутящий момент и скорость
- Подходят для обработки длинных деталей
- Усиленные направляющие
Технические характеристики Realrez CK 6150х1000 GHM4
| Максимальный диаметр обточки над станиной | 500 мм |
| Максимальный диаметр обточки над суппортом | 280 мм |
| Максимальная длина обработки (рмц) | 1000 мм |
| Ширина станины | 400 мм |
| Твердость станины | 52HRC |
| Шаг скорости шпинделя | Коробка передач |
| Скорость шпинделя | 100 - 500, 500 – 1600 об/мин |
| Отверстие шпинделя | 82 мм |
| Проходное отверстие шпинделя | 80 мм |
| Конус шпинделя | КМ6 |
| Количество инструментов | 4 (резцедержатель) |
| Размер инструментов | 25х25 мм |
| Перемещение оси x | 300 мм |
| Перемещение оси z | 850 мм |
| Ускоренный ход по оси х | 8000 мм/мин |
| Ускоренный ход по оси z | 6000 мм/мин |
| Диапазон поперечных подач по оси x | 2 мм/об |
| Диапазон продольных подач по оси z | 4 мм/об |
| Точность позиционирования по осям x / z | 0.015 / 0.015 мм |
| Повторяемая точность позиционирования по осям x / z | 0.012 / 0.013 мм |
| Диаметр пиноли задней бабки | 75 мм |
| Конус пиноли задней бабки | КМ5 |
| Ход пиноли задней бабки | 140 мм |
| Мощность двигателя | 11,0 кВт |
| Двигатель сож | 0,12 кВт |
| Габариты | 2600x1650x1950 мм |
| Вес | 2400 кг |
Комплектация Realrez CK 6150х1000 GHM4
- Стойка ЧПУ: GSK 980TDC, русская версия
- Утяжеленная на 500 кг станина в сравнении со стандартной
- Ручной токарный 3-х кулачковый патрон D=250 мм с комлектом каленых кулачков
- 4-позиционный поворотный резцедержатель (25х25)
- Коробка передач
- Система охлаждения (подача жидкости может осуществляется через револьверную головку)
- Гидравлическая задняя бабка
- Закаленные направляющие скольжения
- Увеличенная мощность двигателя до 11,0 кВт
- Автоматическая система смазки ШВП и направляющих
- LED освещение рабочей зоны
- Кнопка аварийной остановки
- Зона обработки оснащена защитными кожухами
- Комплект инструментов
- Инструкция по эксплуатации на русском языке
