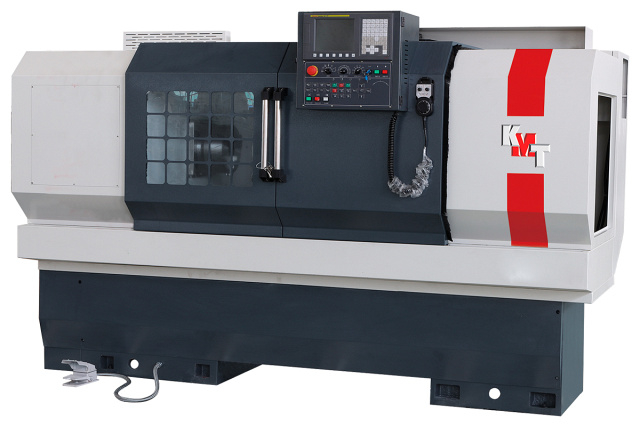

Токарный станок с ЧПУ KE50/1000 S+H (P)

Данные станки с высокой скоростью и точностью предназначены дляполучистовой и чистовой обработки *различного вида деталей типа: вал, диск, втулка. Станки обеспечивает высокую эффективность, большие объемы и высокую точность обработки.Основные операции:точение наружных поверхностей;расточка отверстий;расточка внутренних криволинейных поверхностей конической формы;обработка наружной и внутренней резьбы;обработка дуг;разворачивания отверстий;скоростная обработка черных и цветных металлов.* Вид обработки зависит от выбранного режима, выбора подачи детали и режущего инструмента. В основном - чистовая обработка определяется глубиной резания не более 0,5 мм, черновая может быть до 8 мм.Область применения Основные операции: Токарные станки с ЧПУ KE нашли широкое применение во всех отраслях машиностроительной индустрии, в автомобилестроении, приборостроении, изготовлении деталей электроники, аэрокосмической и других отраслях промышленности. * Вид обработки зависит от выбранного режима, выбора подачи детали и режущего инструмента. В основном - чистовая обработка определяется глубиной резания не более 0,5 мм, черновая может быть до 8 мм. Область применения Машиностроение Автомобильная промышленность Авиационная промышленность

Область применения KE50/1000 S+H (P)

Токарные станки с ЧПУ KE нашли широкое применение во всех отраслях машиностроительной индустрии, в автомобилестроении, приборостроении, изготовлении деталей электроники, аэрокосмической и других отраслях промышленности. Машиностроение Автомобильная промышленность Авиационная промышленность

Схемы обработки KE50/1000 S+H (P)

	Осевое сверление
	Развёртывание
	Наружное (проходное) точение
	Точение канавки
	Точение фаски
	Точение конуса
	Точение торца
	Резьбонарезание
	Расточка
	Накатка профиля

Конструктивные особенности KE50/1000 S+H (P)

	Цельнолитая чугунная станина Для станины токарного станка применяется литая станина с направляющими типа ласточкин хвост. Компоновка внутренних частей станины усилена ребрами жесткости. Толщина стенок литья 20 - 25 мм, увеличена масса станины в сравнении с аналогичными станками на 10 - 15 %.
	Увеличенное отверстие в шпинделе В стандартной комплектации станок оснащен шпинделем с увеличенным отверстием – 60 / 82 / 105 мм, соответственно для моделей КЕ 36 / 50 / 80, что значительно расширяет технологические возможности обрабатываемых прутков.
	Направляющие скольжения На закаленные отшлифованные V-образные направляющие (ласточкин хвост) нанесено специальное покрытие Turcite-B. Современный, износостойкий материал Turcite-B обеспечивает улучшенное скольжение узлов продольной и поперечной подачи. Глубина закалки направляющих составляет 2 - 3 мм, твердость достигает 48 - 52 HRC.

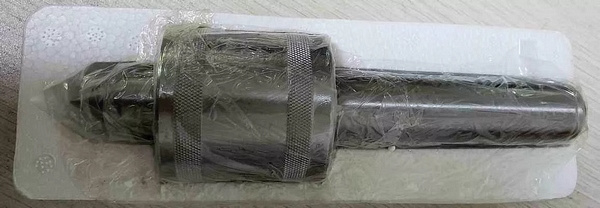

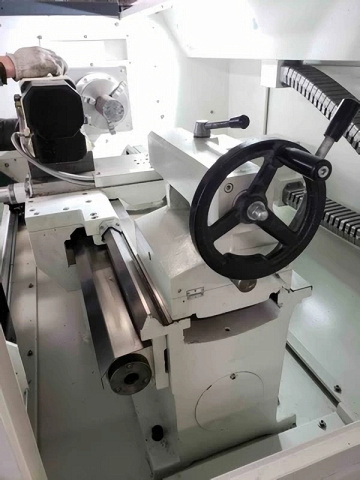

	Ручная задняя бабка Задняя бабка с ручным перемещением пиноли токарного станка с ЧПУ КЕ предназначена для закрепления и поддержания обрабатываемой заготовки. Обработка детали производится по всей длине относительно оси детали режущим инструментом. В заднюю бабку также можно установить инструменты для осевой обработки отверстий, такие как сверла, зенкеры, развертки, метчики и др.

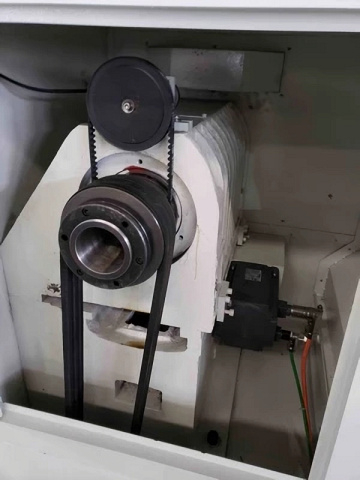

	Шпиндельная бабка моделей KE 36 / 50 / 56 На токарных станках с ЧПУ моделей КЕ 36 / 50 / 56 передача крутящего момента с основного двигателя на шпиндель осуществляется за счет клино-ременной передачи, что значительно уменьшает шум при работе. Максимальный крутящий момент достигает – 142 / 257 / 378 Нм соответственно для моделей КЕ 36 / 50 / 56, что позволяет осуществлять высокопроизводительную токарную обработку с припусками 2 - 5 мм на сторону. Скорость вращения шпинделя регулируется бесступенчато во всем диапазоне. Шпиндель установлен на двух парах прецизионных шарикоподшипников (7018AC/P5/DB, 7219AC/P5/DB) что обеспечивает высокую точность и шероховатость обработки. На станке установлен фотоэлектрический инкодер для обеспечения вращение шпинделя и перемещения ходового винта резцедержателем с заданным шагом обрабатываемой резьбы.

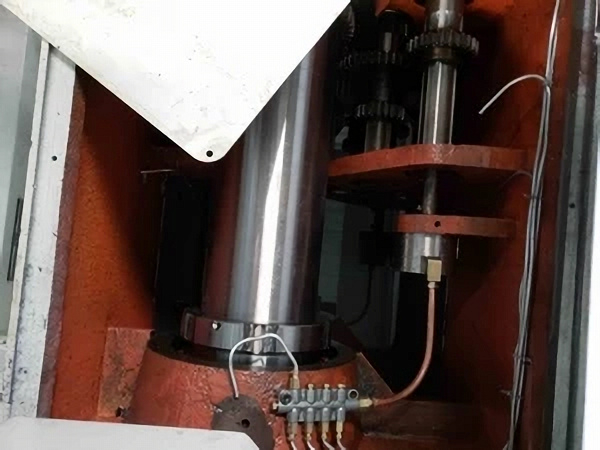

	Шпиндельная бабка модели KE 80 На токарном станке с ЧПУ модели КЕ 80 установлен двухступенчатый редуктор, который обеспечивает максимальный крутящий момент 980 Нм, что позволяет осуществлять высокопроизводительную токарную обработку с припусками 3 - 6 мм на сторону. Переключение диапазонов осуществляется вручную. Все шестерни коробки имеют поверхностную закалку ТВЧ 45-54 HRC. Реализована централизованная система смазки, что гарантирует малый износ шестеренок в процессе работы и продлевает срок эксплуатации станка.

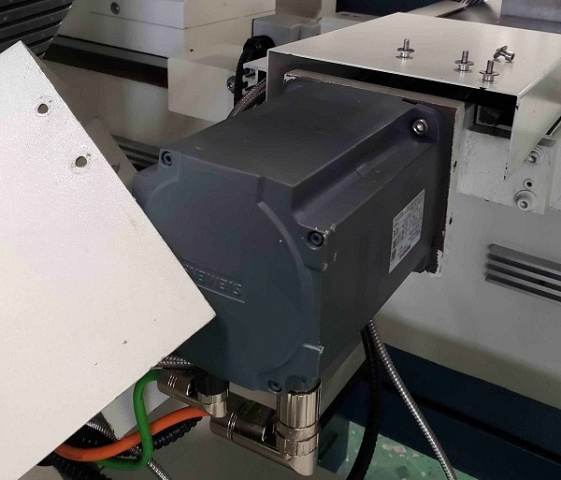

	Приводы подач по осям X / Z На станке установлены оригинальные приводы подач от производителя Fanuc и Siemens.
	Система ЧПУ Станки укомплектованы самой распространенной системой ЧПУ в России - Siemens. Особенности системы ЧПУ Siemens Sinumerik 808D:

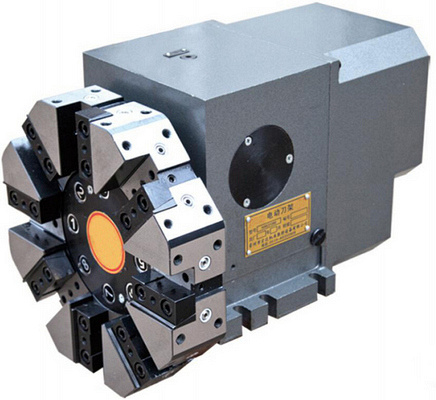

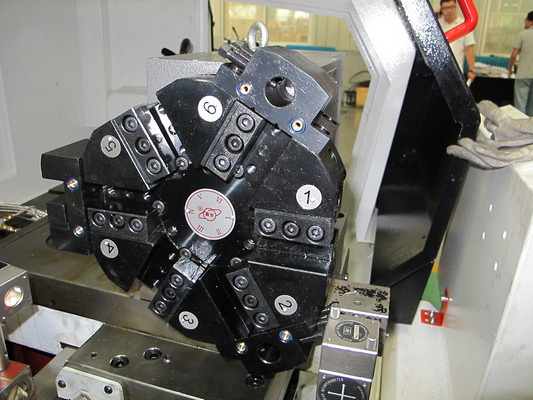

	6-ти позиционная револьверная головка YANTAI На станках серии КЕ установлена 6-ти позиционная электрическая револьверная головка производства YANTAI которая позволяет использовать различные комбинации инструмента для точения, расточки, сверления и нарезания резьбы. Револьверная головка оснащена системой подачи СОЖ через револьверную головку, что повышает производительность обработки и снижает расходы на режущий инструмент. Время смены инструмента 3 секунды. Установленный насос подачи СОЖ повышенного давления (мощность помпы - 370Вт, давление СОЖ на выходе- 2,3MПа) позволяет увеличить производительность оборудования, сократить расход режущего инструмента, повысить точность и качество обработанных поверхностей. В комплект оснастки входи три расточных блока и три блока для торцовых резцов. Технологическая оснастка:

Комплектация KE50/1000 S+H (P)

Стандартная

Дополнительная

Технические характеристики KE50/1000 S+H (P)
