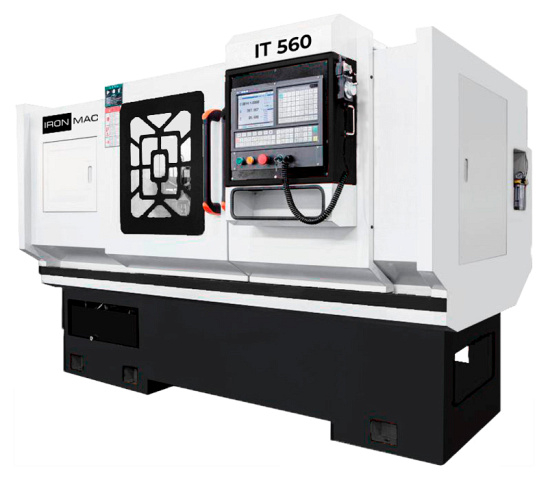

Токарный станок с ЧПУ IRONMAC IT-560
Токарные станки с ЧПУ IRONMAC IT-560 предназначены для высокоскоростной и точной обработки деталей типа тел вращения (валов, дисков, втулок). Оборудование позволяет выполнять основные операции механической обработки: Серия IRONMAC IT-560 подходит дляскоростной обработки*черных и цветных металлов. В новой усовершенствованной серии токарных станков с ЧПУ IT 560 полностью оптимизирована конструкция и дизайн. Станки используются в сферах: * Благодаря высокой температуре в зоне обработки обрабатываемый материал становится более мягким и податливым, его сопротивление уменьшается. Металл режется легче, поэтому скорость процесса увеличивается, так как режущий инструмент станка может двигаться намного быстрее.
Область применения IRONMAC IT-560
Станки используются в сферах: Изготовление фитингов и соединительных деталей: Автомобильная промышленность Авиационная промышленность Двигателестроение
Схемы обработки IRONMAC IT-560
 |
Осевое сверление |
 |
Развёртывание |
 |
Наружное (проходное) точение |
 |
Точение канавки |
 |
Точение фаски |
 |
Точение конуса |
 |
Точение торца |
 |
Резьбонарезание |
 |
Расточка |
 |
Накатка профиля |
Конструктивные особенности IRONMAC IT-560
 |

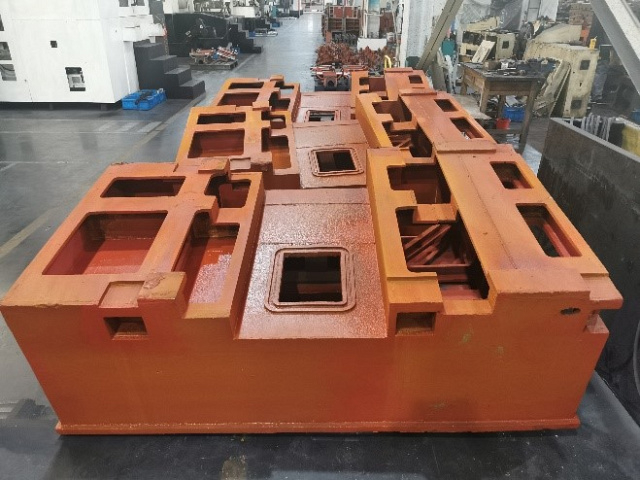

Литая горизонтальная станина Литая горизонтальная станина из серого чугуна высокого качества марки Meehanite. Для станины токарного станка применяется литая станина с направляющими типа ласточкин хвост. Компоновка внутренних частей станины усилена ребрами жесткости. |
 |
Направляющие скольжения Закаленные отшлифованные V-образные направляющие покрыты специальным покрытием Turcite-B. Современный, износостойкий материал Turcite-B обеспечивает улучшенное скольжение узлов продольной и поперечной подачи. Глубина закалки направляющих составляет 2 - 3 мм, твердость достигает 48-52HRC. |
 |

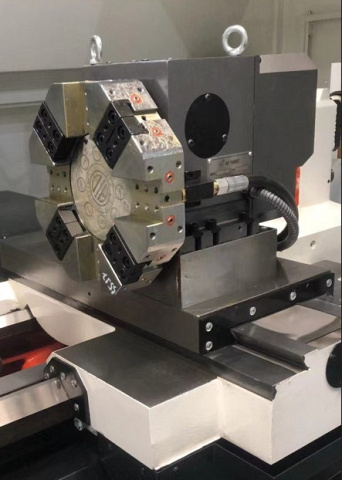

Инструментальная система Револьверная голова 8 позиций. |
 |

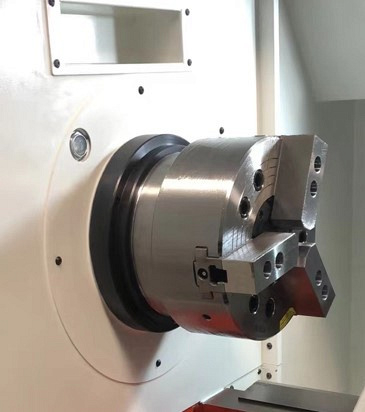

Гидравлический 3-х кулачковый патрон Патрон применяется для зажатия заготовки в процессе обработки. |
 |

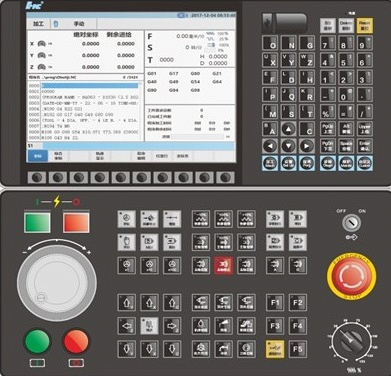

Система ЧПУ H-CNC 808Di / ЦТО |
 |
Редукторная коробка скоростей |
 |

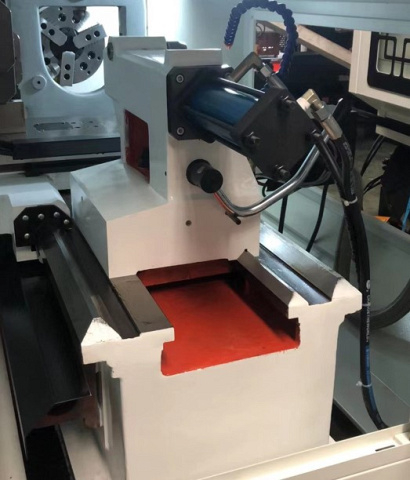

Гидравлическая задняя бабка Выдвижением пиноли задней бабки управляет гидравлическая система. Ход пиноли осуществляется посредством педали. |
Комплектация IRONMAC IT-560
Стандартная
Дополнительная
Технические характеристики IRONMAC IT-560
| Характеристика | Значение |
|---|---|
| ЦЕНА | 2 445 175 ₽ |
| ЦЕНА ПО АКЦИИ | 2 445 175 ₽ |
| Макс. диаметр обработки над станиной, мм | 500 |
| Макс. диаметр обработки над суппортом, мм | 310 |
| Макс. длина обработки, мм | 700 |
| Макс. диаметр прутка, мм | 76 |
| По оси X, мм | 420 |
| По оси Z, мм | 890 |
| Ускоренные перемещения по осям X / Z, м/мин | 6 / 8 |
| Ширина направляющих, мм | 450 |
| Конус | Метрический 92 |
| Диаметр отверстия шпинделя, мм | 86 |
| Диаметр патрона, мм | 250 |
| Исполнение патрона | гидравлика |
| Тип фланца шпинделя | А2-8 |
| Количество диапазонов вращения шпинделя | бесступенчато |
| Мощность главного привода, кВт | 7,5 |
| Макс. частота вращения шпинделя, об/мин | 1630 |
| Система ЧПУ | HCNC / ЦТО CNC |
| Мощность помпы СОЖ, кВт | 0,37 |
| Станина | цельнолитая станина (чугун) |
| Приводной инструмент | нет |
| Ось Y | нет |
| Диапазон поперечной подачи по оси X, мм/об | 1 - 4000 |
| Диапазон продольной подачи по оси Z, мм/об | 1 - 6000 |
| Точность позиционирования по осям X / Z, мм | 0,009 / 0,0011 |
| Повторяемость по осям X / Z, мм | 0,005 / 0,006 |
| Исполнение | гидравлическая пиноль |
| Конус пиноли задней бабки | морзе 5 |
| Выдвижение пиноли задней бабки, мм | 150 |
| Диаметр пиноли задней бабки, мм | 80 |
| Количество инструментов, шт. | 8 |
| Размер сечения державки резца, мм | 25 x 25 |
| Размер сечения державки расточного инструмента, мм | Ø 40 |
| Длина, мм | 2800 |
| Ширина, мм | 1780 |
| Высота, мм | 1780 |
| Вес, кг | 3000 |
