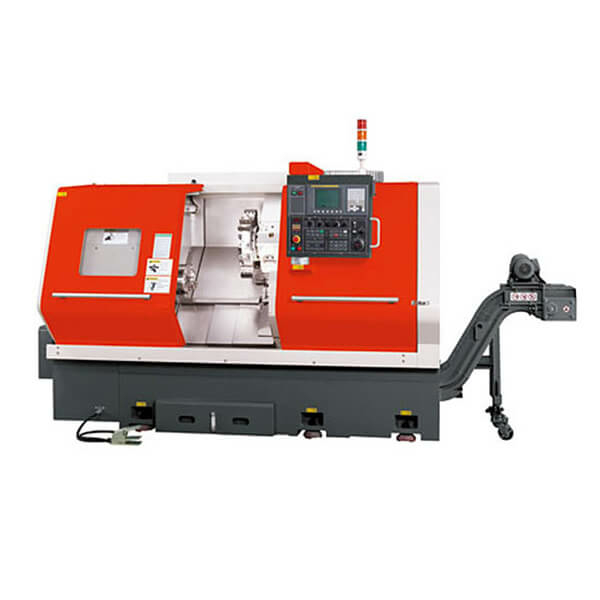

Токарный станок с ЧПУRICHYOUNG RIC-TC550TMC
Токарный станок с ЧПУ RICHYOUNG RIC-TC550TMC
Преимущества:
- Высокая точность обработки
- Простота использования благодаря ЧПУ
- Надежность и долговечность
- Широкий спектр функциональных возможностей
Особенности:
- Мощность: 7.5 кВт
- Диаметр обработки: 550 мм
- Длина обработки: 1000 мм
- Система ЧПУ: FANUC или Siemens
Назначение:
Токарный станок с ЧПУ RICHYOUNG RIC-TC550TMC предназначен для точной обработки деталей из металла с высокой производительностью и качеством.
Сферы применения:
- Машиностроение
- Авиационная промышленность
- Автомобильное производство
- Электроника
Обратите внимание:
Токарный станок с ЧПУ RICHYOUNG RIC-TC550TMC - надежное и качественное оборудование, которое поможет вам повысить эффективность производства и получить идеальные детали.
Токарный станок с ЧПУ RICHYOUNG RIC-TC550TMC предназначен для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьбы, сверление, зенкерование. Обработку возможно производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам. Продольное обтачивание и растачивание при управлении ЧПУ позволяет обрабатывать любую комбинацию типовых поверхностей, даже если их размеры изменяются монотонно. Наклонная конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок. При наличии приводного инструмента можно производить такие операции как фрезерование, гравирование, маркировку и т. д.
Станок производства известного бренда PRO RICHYOUNG INDUSTRIAL CO., LTD., Тайвань.
Преимущества токарного станка с чпу richyoung ric-tc550tmc
- Совместимость со всеми предыдущими версиями
- Простота в эксплуатации
- Интеллектуальные программные функции для сложных операций
- Передовые возможности:контроль толчковой подачи, нано-сглаживание.
Характеристики токарного станка с чпу richyoung ric-tc550tmc
| Модель | RIC-TC550TMS | RIC-TC580TMS | ||
| Количество осей | Ø 650 (29.59”) | |||
| Максимальный обрабатываемый диаметр | Ø 490 (19.29”) | Ø 470 (18.5”) | ||
| Максимальная обрабатываемая длина | 500 (19.68”) | 470 (18.5”) | ||
| Наконечник шпинделя | Левый: ASA A2-6 Правый: ASA A2-5 | Левый: ASA A2-8 Правый: ASA A2-6 | ||
| Диаметр отверстия в шпинделе | Ø61 (2.4”) | Ø56 (2.2”) | Ø90 (3.54”) | Ø61 (2.4”) |
| Диаметр прутка | Ø51 (2”) | Ø45 (1.7”) | Ø77 (3”) | Ø51 (2”) |
| Диапазон скоростей (об/мин) | 10-4200 | 10-6000 | 10-3500 | 10-4200 |
| Скорость вращения приводного инструмента (об/мин) | Opt.: 25-4000 | |||
| Гидравлический патрон | Ø210 (8”) | Ø169 (6”) | Ø254 (10”) | Ø210 (8”) |
| Инструментальная головка | Стандарт: Hyd LS-240-12T (Опция: серво) | |||
| Максимальный размер хвостовика инструмента | 25 x 25 мм | |||
| Перемещение по осям X1, X2 (TM)/X (TMS) (мм) | 280 (11.02”) | |||
| Перемещение по осям Z1, Z2 (TM)/Z (TMS) (мм) | 560 (22.05”) | 540 (21.26”) | ||
| Перемещение по оси B (мм) | 500 (19.68”) | 470 (18.5”) | ||
| Ускоренные подачи по осям x1,x2 (м/мин) | 20 (787ipm) | |||
| Ускоренные подачи по оси x (м/мин) | 30 (1180ipm) | |||
| Ускоренные подачи по осям z1,z2 (м/мин) | 20 (787ipm) | |||
| Ускоренные подачи по оси z (м/мин) | 30 (1180ipm) | |||
| Ускоренные подачи по оси b (м/мин) | 20 (787ipm) | |||
| Режущие подачи (мм/об) | 0.001-500 | |||
| Мощность основного шпинделя (квт) | αP18i | 9 (12) | αP22i | 11 (15) |
| Мощность противошпинделя (квт) | α6i | 5.5 (7.5) | α8i | 7.5 (10) |
| Мощность по осям X1, X2 (TM) / X (TMS) | α8Bi/3000 1.6 (2.15) | α12Bi/3000 3.0 (4) | ||
| Мощность по осям Z1, Z2 (TM) / Z (TMS) | α8i/3000 1.6 (2.15) x 2 | |||
| Мощность привода оси в | α8i/3000 1.6 (2.15) | |||
| Мощность охлаждающего насоса (квт) | 1.5 (2) | |||
| Мощность гидравлического насоса (квт) | 750 (1) | |||
| Емкость бака гидравлической жидкости | 60 л | |||
| Емкость бака охлаждающей жидкости | 100 л | |||
| Размеры станка, длина, ширина, высота (мм) | 4150 x 2100 x 2100 мм | |||
| Вес (нетто/брутто), кг | 6440 / 7030 | 6630 / 7280 | ||
Отличительные особенности RICHYOUNG RIC-TC550TMC
 |

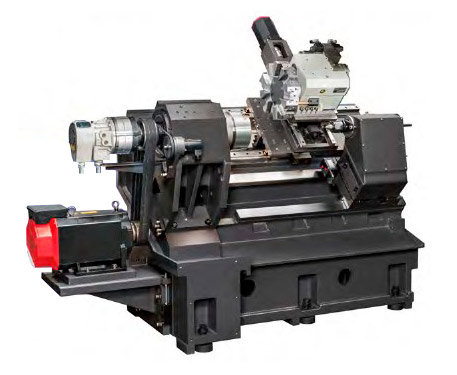

Станина Цельнолитая чугунная станина с углом наклона 45°. Максимум в жесткости и стабильности. Основные детали станка, такие как станина, передняя бабка, суппорт и задняя бабка изготовлены из чугуна (механит) что обеспечивает равномерное распределение нагрузки и подавление вибраций. Высокопроизводительные серводвигатели напрямую связаны с предварительно натянутыми шариковыми винтами. |
 |

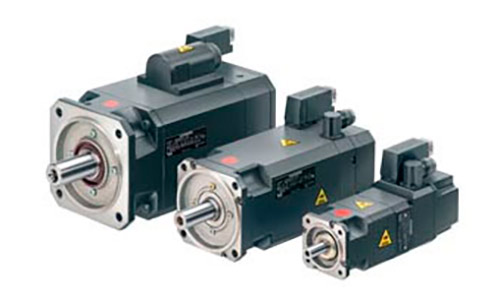

Серводвигатели Высокопроизводительные серводвигатели напрямую связаны с предварительно натянутыми шарико-винтовыми парами. |
 |

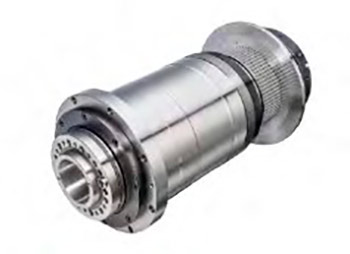

Шпиндель Шпиндель работает на прецизионных подшипниках класса P4, обеспечивая высокую осевую нагрузку, превосходную устойчивость и точность позиционирования. |
 |

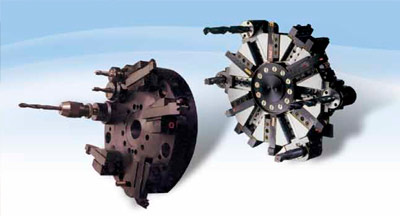

Варианты крепления инструмента |
 |

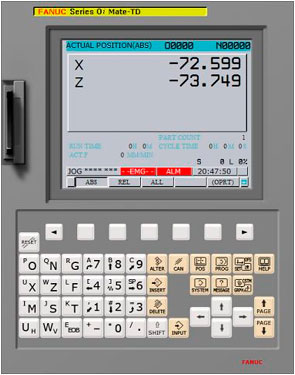

Современная и высокопроизводительная система ЧПУ FANUC 0i-TD контроллер (8.4″) цветной дисплей TFT LCD |
Стандартная комплектация:
- FANUC 0i-TD контроллер (8.4″) цветной дисплей TFT LCD
- Система охлаждения высокого давления
- Охлаждающий бак емкостью 100 литров
- Серво-револьверная 12-позиционная голова
- Автоматическая система смазки
- Инструменты и ящик для инструментов
- Рабочее освещение
- Трехцветная сигнальная система
- Гидравлический насос
- Теплообменник для электрического шкафа
- Конвейер для стружки
Дополнительная комплектация:
- Автоматический уловитель деталей
- Устройство автоматической предустановки инструмента
- Устройство ручной предустановки инструмента
- C-ось шпинделя + приводная головка BMT 55 (□20*20mm), 12 позиционная, соединение：DIN 1809, с мотором FANUC α12i (3kW)
