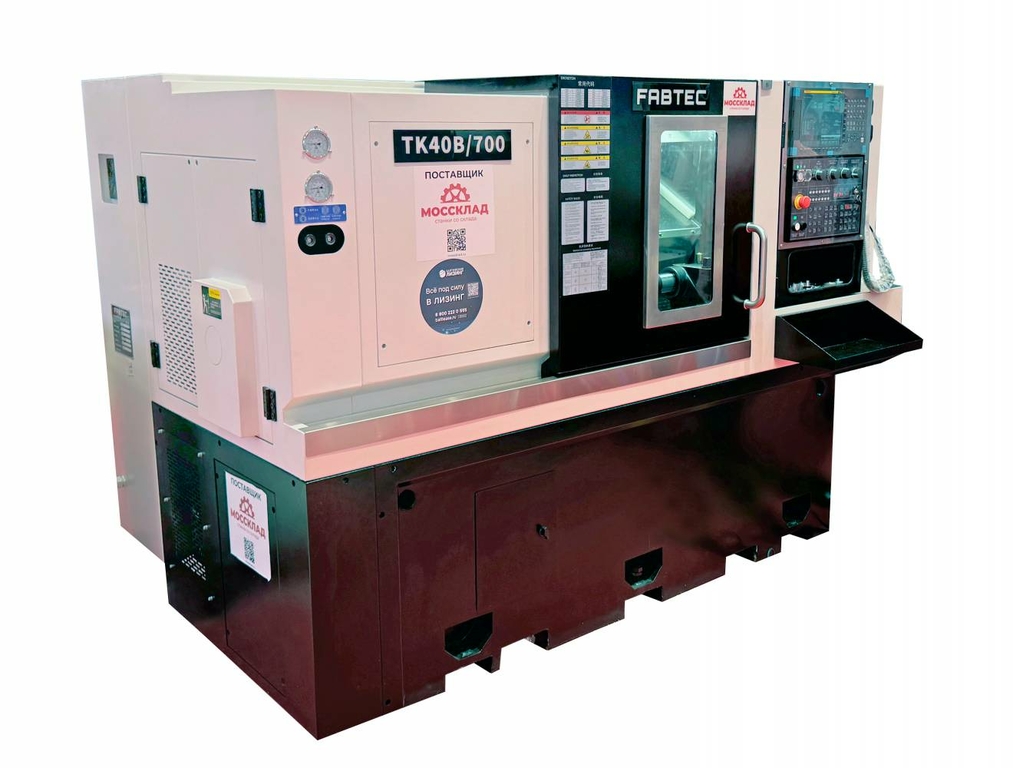

Токарный станок TK40B/700 с наклонной станиной с ЧПУ Fanuc 0i-TF(5)
Особенности
• Токарный станок TK40B/700 предназначен для внутренней и внешней токарной обработки деталей размером до 280х680 мм, а также для сверления, рассверловки или нарезания резьбы;
• Моторизованный шпиндель обеспечивает высокую точность и равномерное распределение тепла благодаря симметричной цельной конструкции;

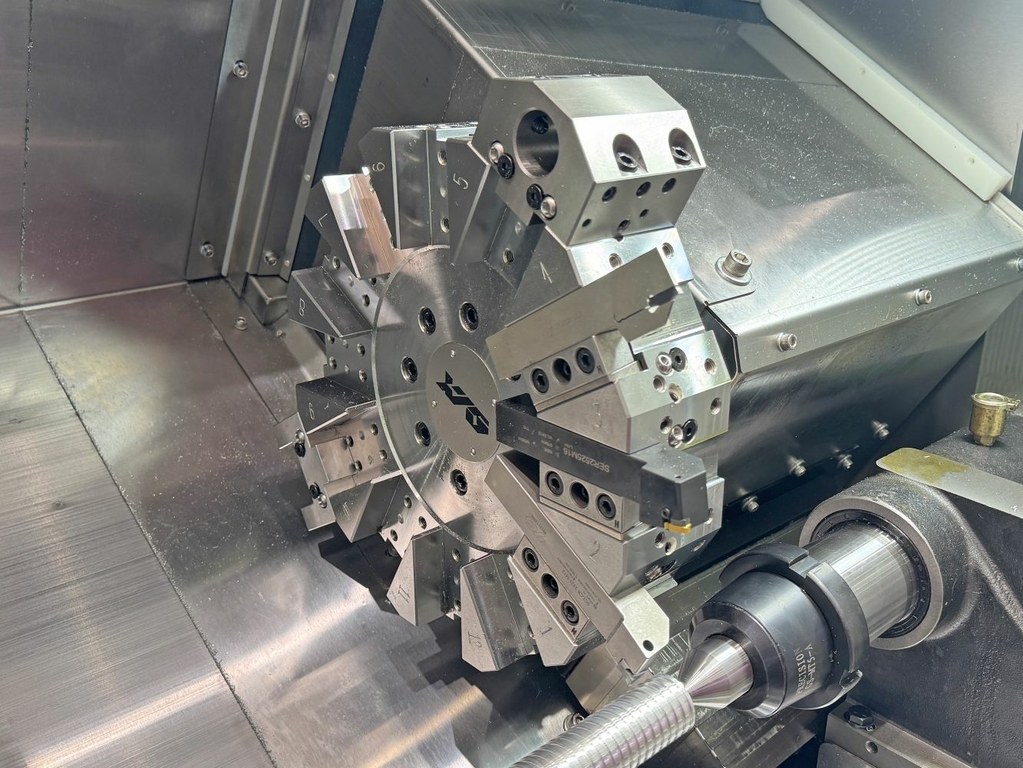

• Серво-револьверная головка обеспечивает точное позиционирование и быструю смену инструмента. Задняя бабка — переменная. Диаметр гидравлического патрона (3-х кулачкового) 8 дюймов. Размер хвостовика инструмента 25х25 / Ø 32;
• Ось X оснащена линейной направляющей с 35 роликами, которая способна поглощать вибрацию станка. Шариковый винт осей X/Z — 3210 / 3210;
• Эргономичная конструкция станка имеет закрытую рабочую зону, что гарантирует безопасность во время работы.
Рекомендации
• Токарные станки с ЧПУ находят широкое применение в машиностроении и других отраслях промышленности, особенно в цветных металлах, для выполнения различных и периодических операций токарной обработки.
Комплектация станка TK40B/700

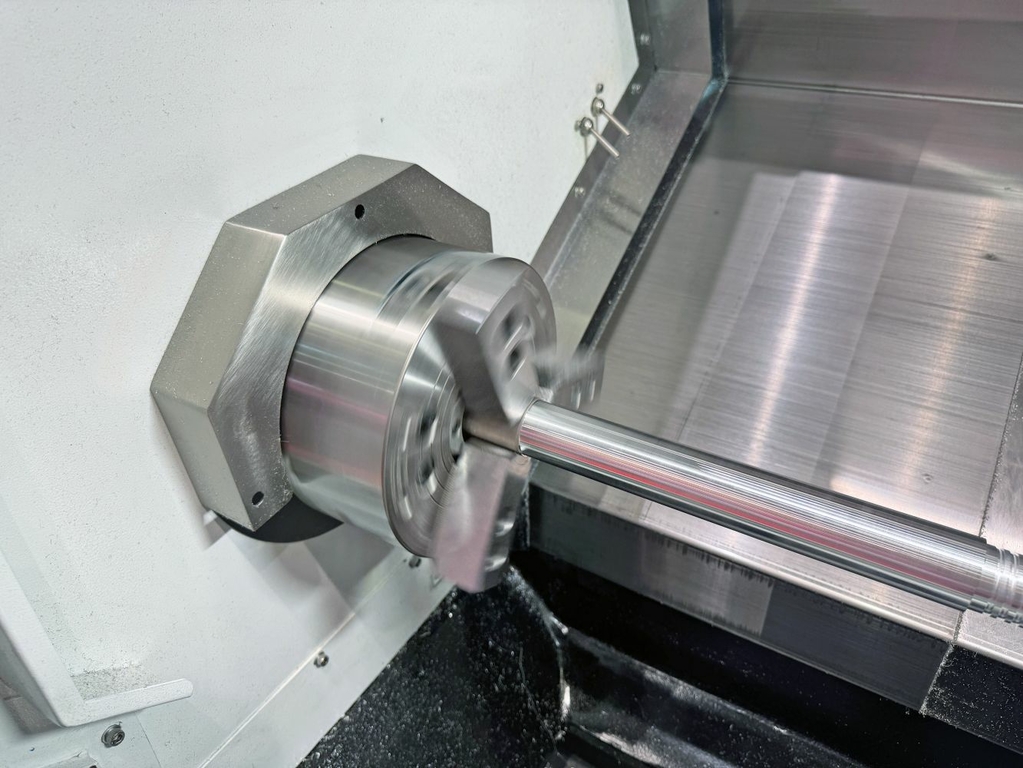

- Гидравлический 3-кулачковый токарный патрон Ø200 мм
- 12-позиционный гидравлический сменщик инструмента

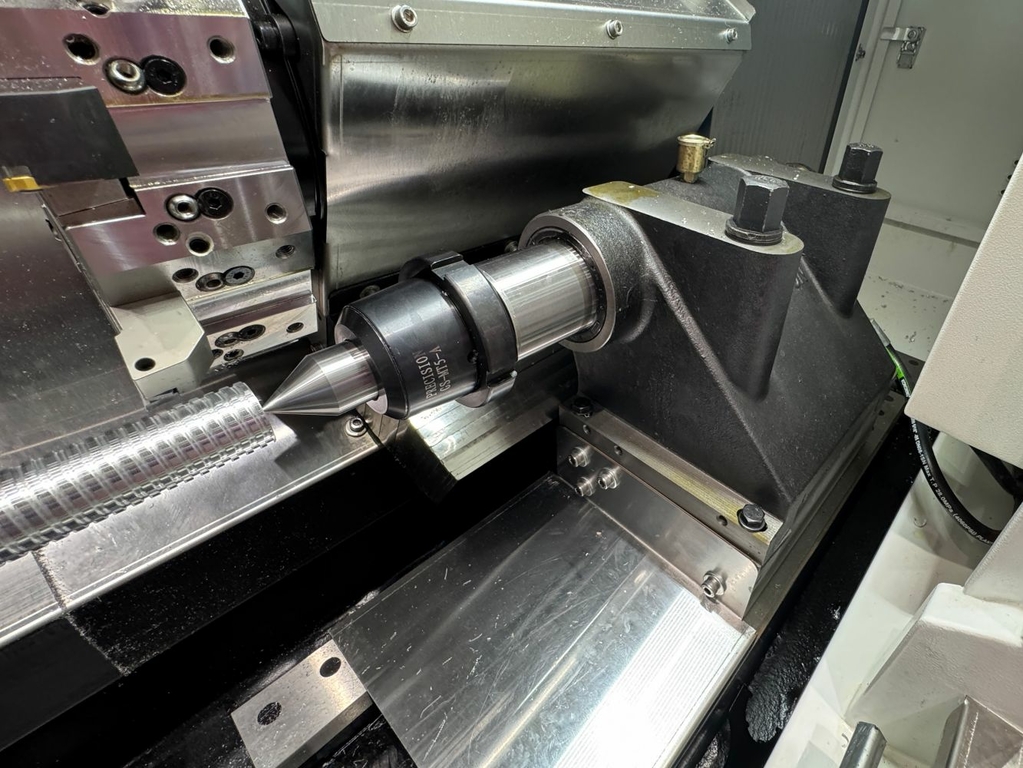

- Гидравлическая задняя бабка
- Педаль зажима / розжима токарного патрона
- Конвейер для удаления стружки

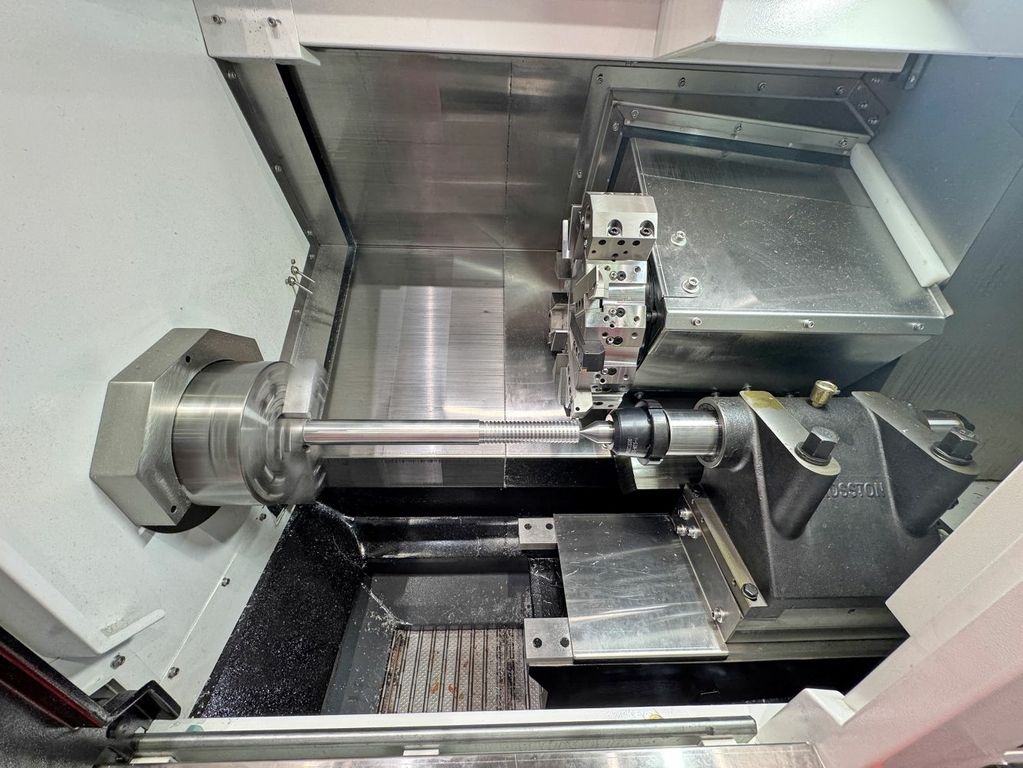

- Кабинетная защита зоны резания
- Освещение рабочей зоны
- Система подачи СОЖ
- Автоматическая система смазки
- Инструмент для обслуживания станка
- Документация на русском языке
Технические характеристики TK40B/700
| Характеристика | Значение |
|---|---|
| Производитель | Китай |
| Код номенклатуры | КА-00071298 |
| Страна-производитель | КНР |
| Максимальная длина заготовки, мм | 700 |
| Максимальный диаметр заготовки, мм | 400 |
| Расстояние между центрами, мм | 680 |
| Диаметр обработки над суппортом, мм | 280 |
| Угол наклона станины, ° | 30 ° |
| Максимальный диаметр обрабатываемого прутка, мм | 45 |
| Токарный патрон, мм | 200 |
| Максимальный размер державки резца, мм | 25х25 / Ø32 |
| Тип направляющих | качения |

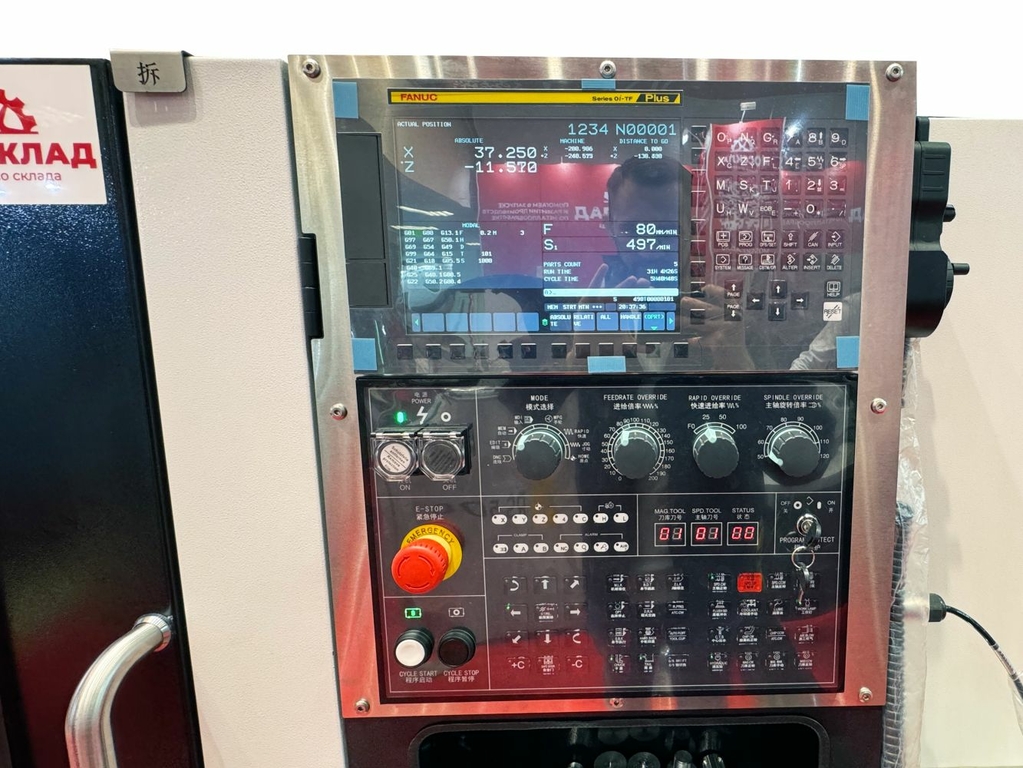

| Система чпу | Fanuc 0i-TF(5) |
| Проходное отверстие шпинделя, мм | 51 |
| Частота вращения шпинделя, об/мин | 0 – 3500 |
| Фланец шпинделя | А2 – 6 |
| Ход по оси х, мм | 180 |
| Ход по оси z, мм | 680 |
| Скорость быстрого хода по осям х/y/z, м/мин | 30 / - / 30 |
| Точность позиционирования, мм | ± 0.004 |
| Конус пиноли задней бабки | МК 5 |
| Диаметр пиноли задней бабки, мм | 75 |
| Ход пиноли задней бабки, мм | 95 |
| Электропитание, в/гц | 3x380/50 |
| Мощность двигателя, квт | 11 |
| Мощность двигателей осей x/z, квт | 1.5 / 1.5 |
| Вес, кг | 2800 |
| Размер упаковки, мм | 2700x1600x2000 + 2480x600x1600 |
| Габариты (д х ш х в, боковой отвод стружки), мм | 2550 х 2130 х 2000 |
