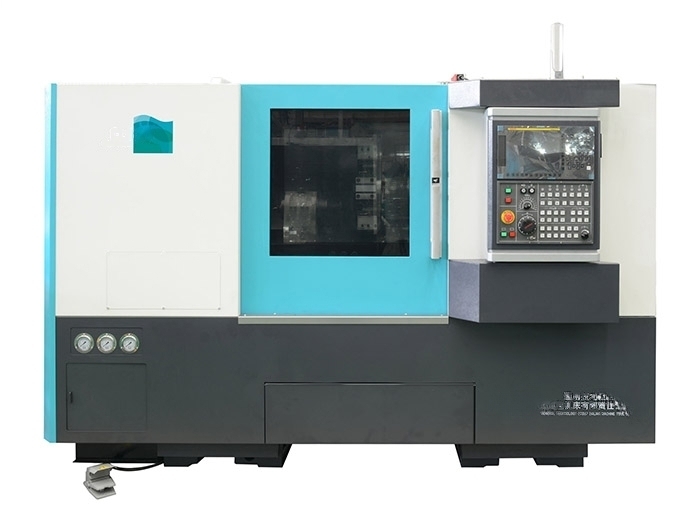

Токарный станок DMTG CLS-20 (СТ-40) с наклонной станиной и барфидером с ЧПУ Fanuc 0i
Высокопроизводительный двухосевой токарный станок с ЧПУ по металлу с наклонной станиной DMTG CLS-20 используется для обработки деталей длиной до 450 мм и выполнения операций по нарезанию резьбы, сверлению и растачиванию. Поставляется с барфидером и гидропатроном.
Преимущества DMTG CLS-20 (СТ-40)
• Цельнолитая станина с наклоном 45° имеет большую жесткость. 8-позиционная гидравлическая система сменщика инструмента упрощает процесс замены инструментов;
• Станок оснащен системой подачи СОЖ в зону обработки, циркуляционной системой смазки шпиндельной бабки и автоматической импульсной системой смазки ходовых винтов и направляющих;
• В станке используются шарико-винтовые пары и линейные роликовые направляющие, которые отличаются высокой эффективностью передачи и точностью, что позволяет резцедержателю перемещаться быстро и стабильно;
• Высокая точность и повторяемость за счет установленных направляющих качения в сочетании с ШВП;
• Токарные станки с наклонной станиной используются для обработки изделий из стали, цветных металлов и сплавов в электронной, аэрокосмической, медицинской промышленности, приборостроении, военно-промышленном комплексе.
Технические характеристики DMTG CLS-20 (СТ-40)
|
Производитель |
DMTG |
|
Код номенклатуры |
КА-00065548 |
|
Страна-производитель |
КНР |
|
Максимальная длина заготовки, мм |
450 |
|
Максимальный диаметр заготовки, мм |
440 |
|
Расстояние между центрами, мм |
450 |
|
Диаметр обработки над суппортом, мм |
260 |
|
Угол наклона станины, ° |
45° |
|
Максимальный диаметр обрабатываемого прутка, мм |
51 |
|
Токарный патрон, мм |
200 |
|
Максимальный размер державки резца, мм |
25х25 |
|
Тип направляющих |
качения |
|
Максимальный диаметр обработки вала, мм |
300 |
|
Максимальный диаметр обработки диска, мм |
500 |
|
Система ЧПУ |
Fanuc 0i-TF Plus |
|
Проходное отверстие шпинделя, мм |
62 |
|
Частота вращения шпинделя, об/мин |
45 – 4500 |
|
Крутящий момент шпинделя, Нм |
93 / 127 |
|
Фланец шпинделя |
А2 – 6 |
|
Диаметр шпинделя в передней опоре, мм |
100 |
|
Ход по оси Х, мм |
165 |
|
Ход по оси Z, мм |
500 |
|
Скорость рабочей подачи по оси Х, м/мин |
10 |
|
Скорость рабочей подачи по оси Z, м/мин |
10 |
|
Диаметр / шаг ШВП по оси Х, мм |
28 / 8 |
|
Диаметр / шаг ШВП по оси Z, мм |
36 / 12 |
|
Скорость быстрого хода по осям Х/Y/Z, м/мин |
20 / - / 24 |
|
Точность позиционирования, мм |
± 0.008 |
|
Повторяемость, мм |
± 0.004 |
|
Количество инструмента, шт |
8 (опция: 12) |
|
Тип сменщика инструмента |
гидравлический |
|
Максимальный размер осевого инструмента, мм |
Ø 40 |
|
Конус пиноли задней бабки |
МК 4 |
|
Диаметр пиноли задней бабки, мм |
80 |
|
Ход пиноли задней бабки, мм |
130 |
|
Ход задней бабки, мм |
460 |
|
Электропитание, В/Гц |
3x380/50 |
|
Потребляемая мощность, кВт |
25 |
|
Мощность двигателя, кВт |
11 |
|
Емкость бака СОЖ, л |
200 |
|
Объём гидравлического бака, л |
55 |
|
Мощность помпы охлаждения, кВт |
0.37 |
|
Вес, кг |
4000 |
|
Размер упаковки, мм |
2160x850x1260 + 3050x2300x2000 |
|
Габариты (Д х Ш х В, задний отвод стружки), мм |
2900x2870x2000 |
|
Габариты (Д х Ш х В, боковой отвод стружки), мм |
3900х1740x2000 |
Комплектация станка DMTG CLS-20 (СТ-40)
- Гидравлический 3-кулачковый токарный патрон Ø200 мм с проходным отверстием
- 8-позиционный гидравлический сменщик инструмента
- Гидравлическая задняя бабка
- Педаль зажима / розжима токарного патрона
- Ленточный транспортер для удаления стружки
- Тележка для сбора стружки
- Кабинетная защита зоны резания
- Освещение рабочей зоны
- Система подачи СОЖ
- Теплообменник электрошкафа
- Автоматическая система смазки
- Барфидер
- Инструмент для обслуживания станка
- Документация на русском языке
