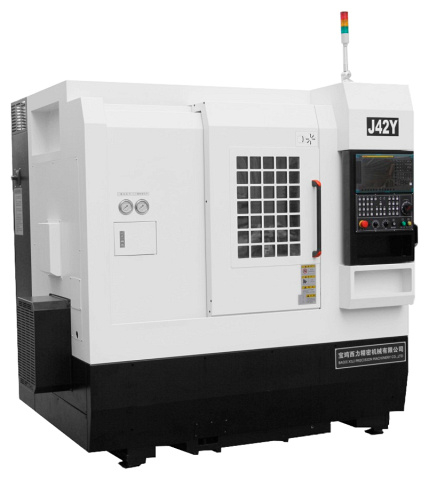

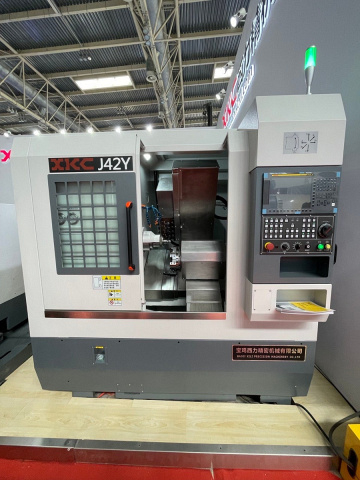

Токарный автомат с ЧПУ XKC J42Y
Компактные и технологичные 4-х осевые токарные автоматы с ЧПУ серии J42Y специально разработаны для высокопроизводительной обработки ответственных деталей, изготовление которых требует применение приводного инструмента, с высокой точностью, стабильностью получения размеров и качеством обработанной поверхности. Автоматы J42Y сочетают в себе высокую мощность, жёсткости конструкции и максимальную производительность, что обеспечивает возможность высокоэффективной обработки деталей самой сложной конфигурации. А использования приводного инструмента в сочетании с Y-осью позволяет производить любые фрезерные и сверлильные операции, включая контурное фрезерование. Токарные автоматы могут быть оснащены автоматическими системами подачи прутковой заготовки, что значительно увеличивает их производительность. Станки способны выполнять различные операции, включая много-осевую обработку и используются на предприятиях автомобильной промышленности, приборостроения, инструментальных производствах и при изготовлении медицинского инструмента и оборудования. Имеют короткий срок окупаемости. Использование на производстве таких станков позволяет существенно расширить номенклатуру выпускаемой продукции и сократить количество используемого оборудования.
Область применения
Станки способны выполнять различные операции, включая много-осевую обработку и используются на предприятиях автомобильной промышленности, приборостроения, инструментальных производствах и при изготовлении медицинского инструмента и оборудования. Изготовление фитингов и соединительных деталей: Для точной индустрии, электронной и аэрокосмической промышленности:
Схемы обработки
 |
Осевое сверление |
 |
Развёртывание |
 |
Наружное (проходное) точение |
 |
Точение канавки |
 |
Точение фаски |
 |
Точение конуса |
 |
Точение торца |
 |
Резьбонарезание |
 |
Расточка |
 |
Накатка профиля |
Конструктивные особенности
| Станина | |
| Шпиндель Высокоскоростной высокоточный шпиндель XKC класса P4 мощностью 7,5 кВт (5000 об/мин). В нём установлены радиально-упорные подшипники: три спереди и два сзади, для тяжелых нагрузок, что может эффективно обеспечить жесткость и точность. |
|

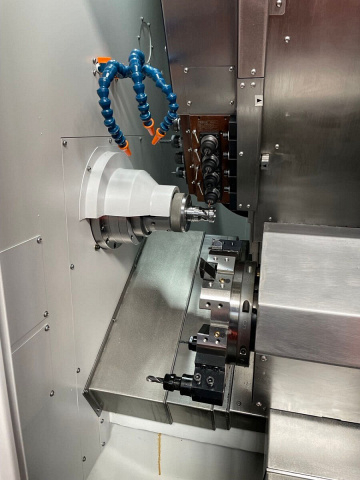

| Инструментальный суппорт | |
| Инструментальные позиции Широкий набор инструментальных позиций - 22 шт.: |
|
| Система ЧПУ | |
| Перемещения | |
| Уловитель и конвейер готовых деталей | |
| Точность позиционирования | |
| Направляющие и ШВП | |
| Возможность автоматизации |
Комплектация
Стандартная
Дополнительная
Технические характеристики
| Характеристика | Значение |
|---|---|
| ЦЕНА | 6 072 883 ₽ |
| Макс. диаметр вращения, мм | 200 |
| Макс. диаметр прутка, мм | 42 |
| По оси X, мм | 700 |
| По оси Y, мм | 240 |
| По оси Z, мм | 400 |
| Быстрые перемещения X / Y / Z, м/мин | 20 / 15 / 20 |
| Конус | А2-5 |
| Диаметр отверстия шпинделя, мм | 42 |
| Цанга | 173E |
| Диаметр патрона, мм | 6’ (169 мм) |
| Точность / повторяемость по осям, мм | < 0,004 / < 0,004 |
| Система ЧПУ | Syntec / Fanuc |
| Макс. диаметр обработки главного шпинделя, мм | 400 |
| Макс. длина обработки, мм | 200 |
| Общее кол-во инструментальных позиций, шт. | 26 |
| Число осей управления, шт. | 4 |
| Частота вращения шпинделя, об/мин | 5000 |
| Мощность двигателя главного шпинделя, кВт | 7,5 |
| Наличие противошпинделя | нет |
| Объём бака СОЖ, л | 100 |
| Размер державки резцов наружного точения, мм | 20 х 20 |
| Размер державки расточных резцов, мм | 0,55 |
| Количество позиций в револьверной голове, шт. | 8 |
| Частота вращения приводного инструмента, об/мин | 4000 |
| Число приводных инструментальных позиций (осевых) / серия цанги для зажима инструмента | 4 / ER25 |
| Число приводных инструментальных позиций (радиальных) / серия цанги для зажима инструмента | 4 / ER25 |
| Мощность привода инструмента, кВт | 1,2 |
| Длина, мм | 2200 |
| Ширина, мм | 1820 |
| Высота, мм | 2250 |
| Вес, кг | 3200 |
