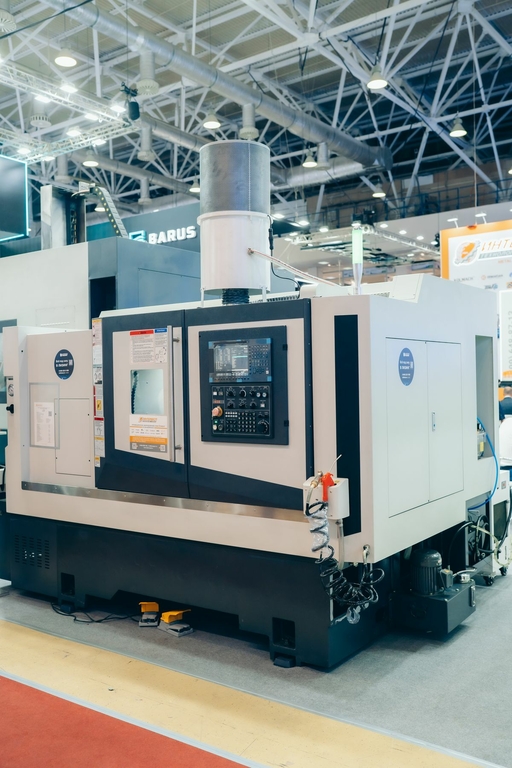

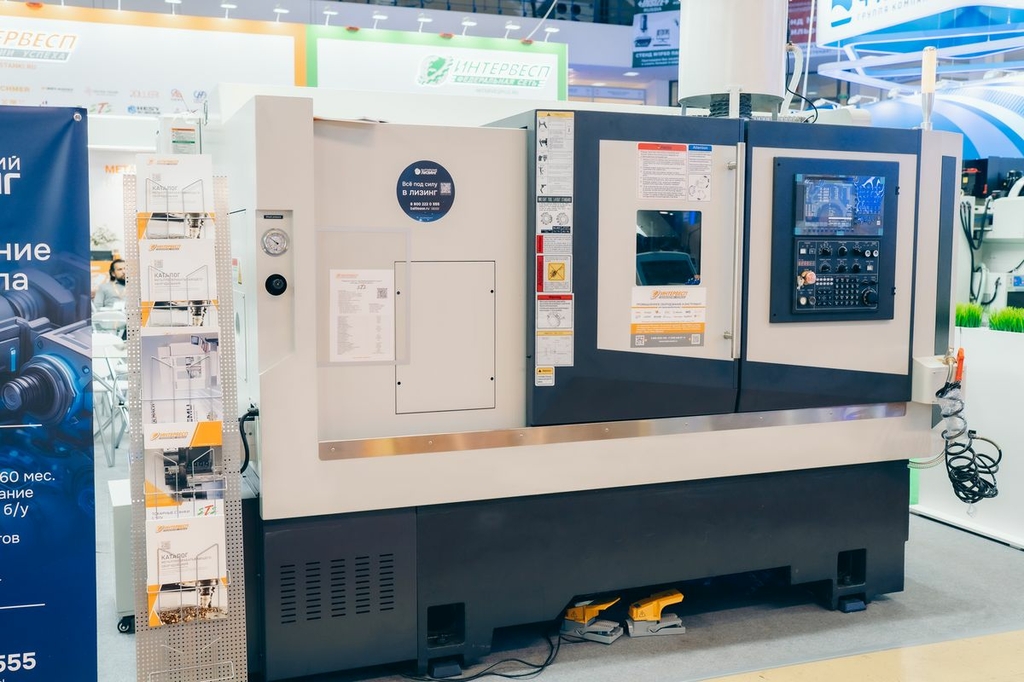

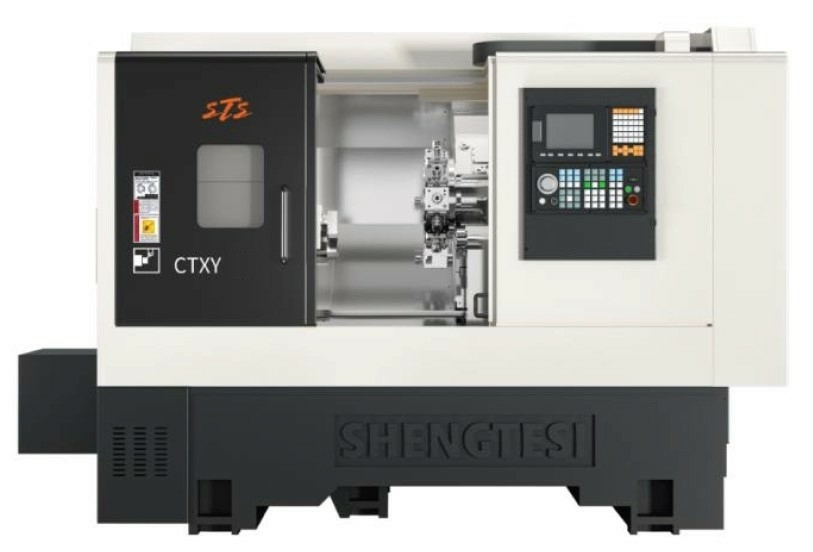

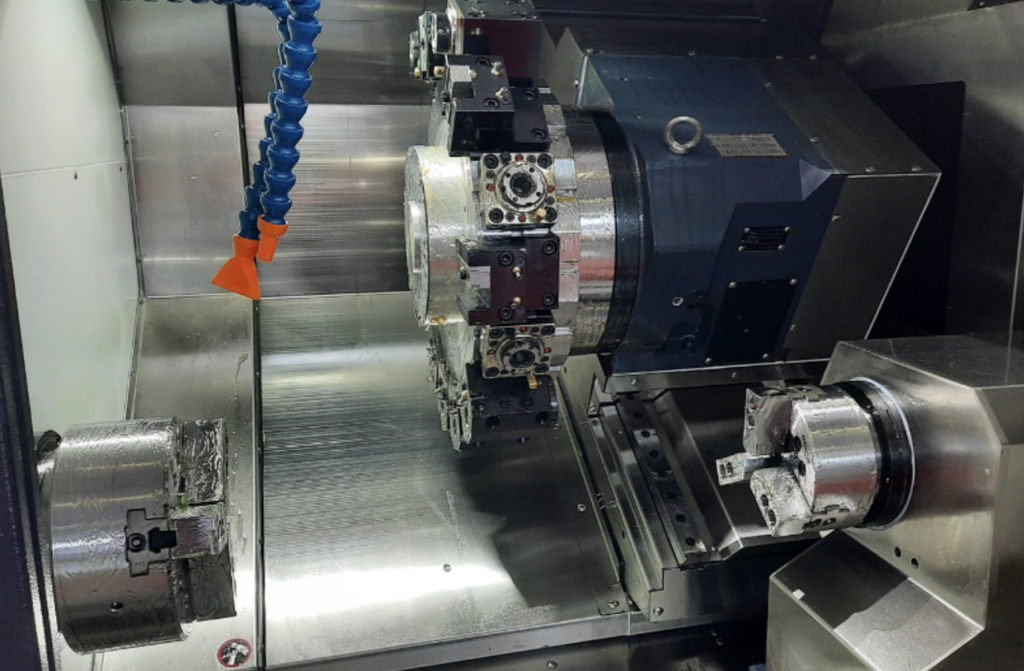

Токарный автомат с ЧПУ STS CTXY52-S
- Литая станина из чугуна с высокими антивибрационными характеристиками и жесткостью
- Угол наклона станины 45° обеспечивает эффективный отвод стружки и удобство для работы оператора
- Револьверная головка на 12 позиций
- Полная защита направляющих и ШВП в рабочей зоне
- Программируемая задняя бабка
Стандартная комплектация STS CTXY52-S

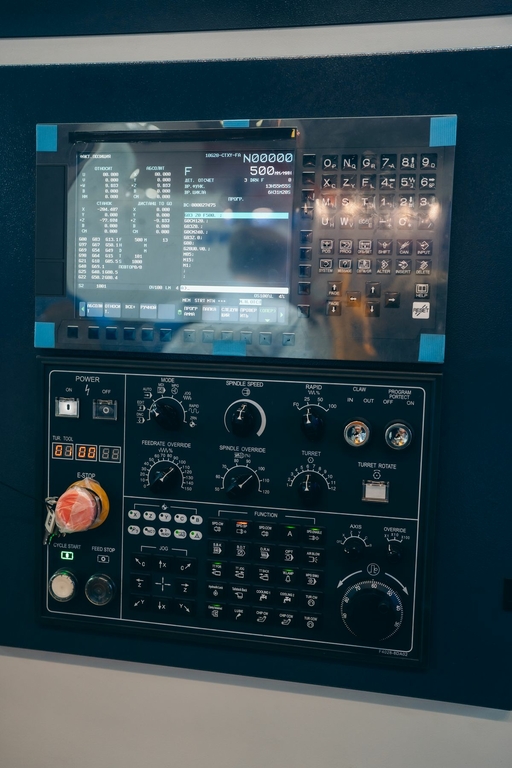

- ЧПУ SYNTEC 22TB
- Моторы/приводы по осям X/Y/Z YASKAWA
- Мотор/привод шпинделя SYNTEC / CTB
- ШВП по осям X/Z THK / PMI
- Направляющие по осям X/Z THK / PMI
- Револьверная головка STS (собственное производство)
- Шпиндели STS (собственное производство)
- Подшипники шпинделя NTN / SKF / KOYO
- Гидравлические патроны Тайвань
Дополнительные опции STS CTXY52-S
- ЧПУ Fanuc 0i-TF Plus (вместо Syntec), включая приводы Fanuc для шпинделя и по осям X/Z 16 500,00
- Кондиционер эл.шкафа 750,00
- Конвейер стружки 3 000,00
- Подача СОЖ высокого давления, 20 бар 1 700,00
- Масляный скиммер 1400,00
- Вытяжка масляного тумана 980,00
- Устройство измерения инструмента, Renishaw 7 000,00
- Автоматический магазин-загрузчик прутков (барфидер), L 1500 мм, Ø5-66 мм 12 000,00
- Промежуточная стойка барфидера 500,00
- Пуско-наладочные работы, инструктаж по эксплуатации станка 2 000,00
- Доставка до Покупателя по запросу
- Литая станина из чугуна с высокими антивибрационными характеристиками и жесткостью
- Угол наклона станины 45° обеспечивает эффективный отвод стружки и удобство для работы оператора
- Револьверная головка на 12 позиций
- Полная защита направляющих и ШВП в рабочей зоне
- Программируемая задняя бабка
Технические характеристики STS CTXY52-S
| Модель | CTXY52-S |
| Чпу | SYNTEC 22TB (FANUC 0i-TF Plus – опция) |
| Рабочая зона | |
| Диаметр над станиной | Ø700 мм |
| Диаметр точения | Ø350 мм |
| Длина точения | 550 мм |
| Перемещение по x | 200 мм |
| Перемещение по z | 550 мм |
| Перемещение по y | ±45 мм |
| Главный шпиндель | |
| Патрон гидравлический | 8” |
| Диаметр отверстия шпинделя | Ø62 мм |
| Макс. диаметр прутка | Ø52 мм |
| Частота вращения | 4000 об/мин |
| Мощность двигателя | 18.5 кВт |
| Конец шпинделя | А2-6 |
| Противошпиндель | |
| Патрон гидравлический | 6” |
| Диаметр отверстия шпинделя | Ø55 мм |
| Макс. диаметр прутка | Ø45 мм |
| Частота вращения | 4000 об/мин |
| Мощность двигателя | 11 кВт |
| Конец шпинделя | А2-5 |
| Револьверная головка | |
| Кол-во позиций / в т.ч. приводных | 12 / 12*BMT55 |
| Оправки осевых инструментов | Ø40 мм |
| Сечение токарных державок | 25х25 мм |
| Частота вращения приводных инструментов | 4000 об/мин |
| Мощность привода инструментов | 3.7/5.5 кВт |
| Приводы подач | |
| Мощность двигателей по x/z | 1.8 кВт |
| Быстрые подачи по x/z | 25 м/мин |
| Прочие | |
| Масса станка | 4800 кг |
| Размеры | 4085 х 2018 х 2038 мм |
